Pos. Symbol
1
0
2
l
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
099-005257-EW500
16.11.2011

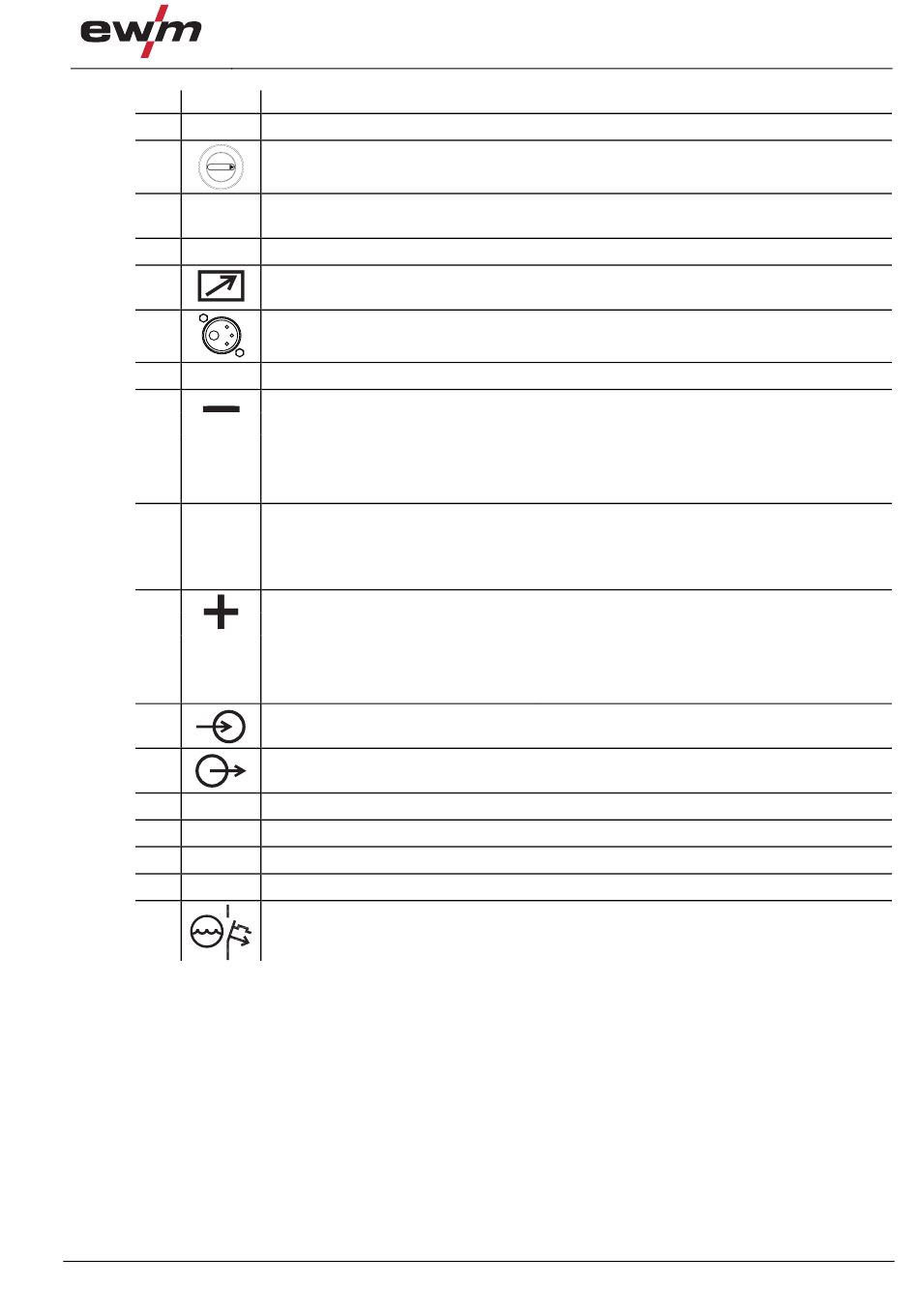

Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Kranöse
Hauptschalter, Gerät Ein/Aus
Gerätesteuerung
siehe Kapitel „Gerätesteuerung - Bedienelemente"
Eintrittsöffnung Kühlluft
Anschlussbuchse 19-polig (analog)
Zum Anschluss analoger Fernsteller
Schweißbrennerzentralanschluss (Euro)
Schweißstrom, Schutzgas und Brennertaster integriert
Transportgriff
Anschlussbuchse, Schweißstrom „-"
•
MIG/MAG-Schweißen:
•
MIG/MAG-Fülldrahtschweißen:
•
WIG-Schweißen:
•
E-Hand-Schweißen:
Schweißstromkabel, Polaritätswahl
Schweißstrom zum Zentralanschluss / Brenner, ermöglicht Polaritätswahl.
•
MIG/MAG: Anschlussbuchse Schweißstrom „+"
•
Selbstschützender Fülldraht / WIG: Anschlussbuchse Schweißstrom „-"
Anschlussbuchse, Schweißstrom „+"
•
MIG/MAG-Schweißen:
•
MIG/MAG-Fülldrahtschweißen:
•
WIG-Schweißen:
•
E-Hand-Schweißen:
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Verschlussdeckel Kühlmitteltank
Kühlmitteltank
Transportrollen, Lenkrollen
Transportrollen, Bockrollen
Taster Sicherungsautomat Kühlmittelpumpe
Ausgelöste Sicherung durch Betätigen zurücksetzen
Werkstückanschluss
Schweißstrom zum Zentralanschluss / Brenner
Schweißstromanschluss für Schweißbrenner
Werkstück bzw. Elektrodenhalteranschluss
Schweißstrom zum Zentralanschluss / Brenner
Werkstückanschluss
Werkstückanschluss
Werkstück- bzw. Elektrodenhalteranschluss
Frontansicht
19
