Aufbau und Funktion
MIG/MAG-Schweißen

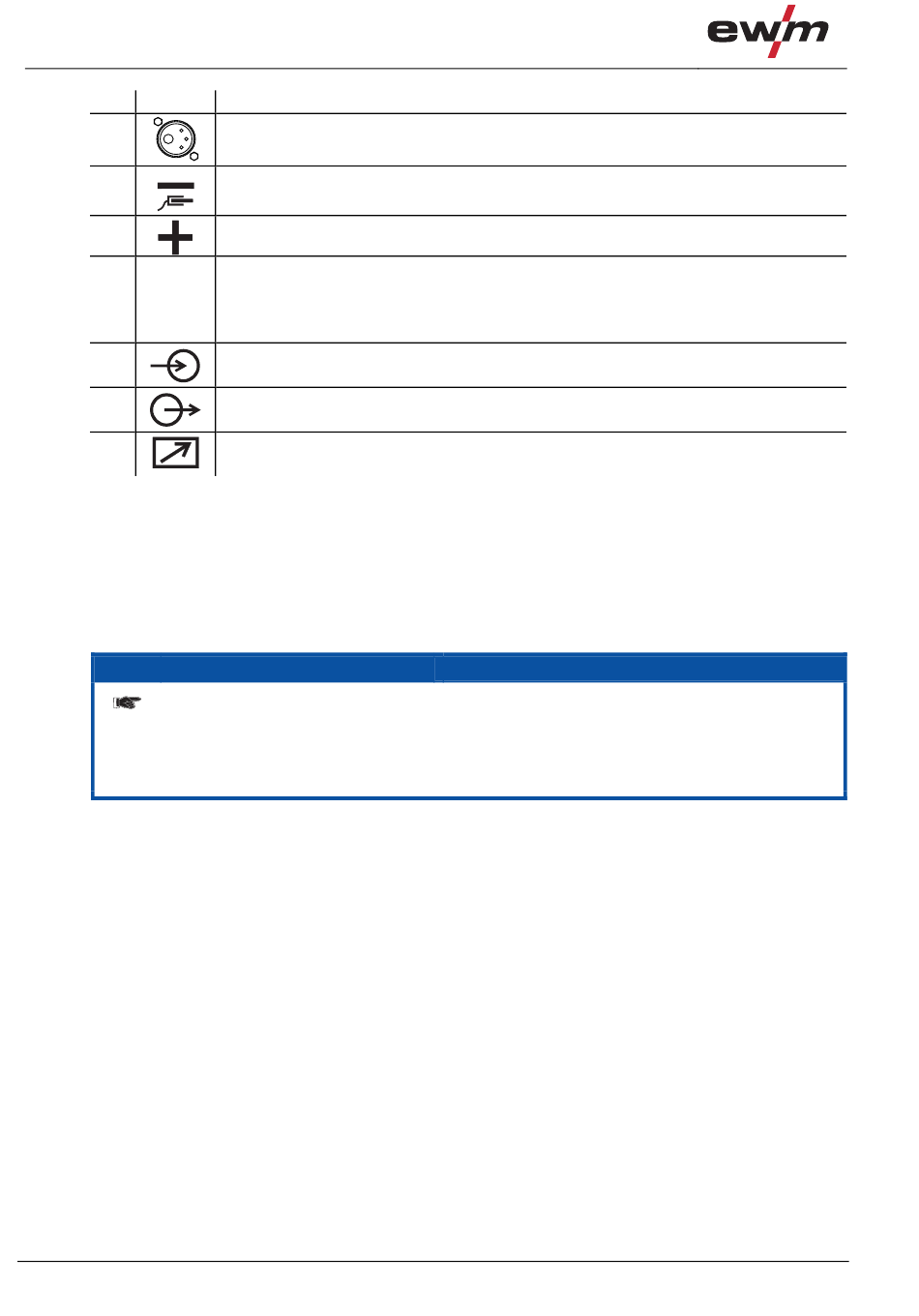

Pos. Symbol
1
2
3
4
5
6
7
•
Zentralstecker des Schweißbrenners in den Zentralanschluss einführen und mit Überwurfmutter
verschrauben.
•
Stecker der Werkstückleitung in die Anschlussbuchse Schweißstrom „-" stecken und verriegeln.
•
Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
•
Steuerleitungsstecker 19-polig in Anschlussbuchse 19-polig (analog) stecken und verriegeln.
Schweißstrompolarität beachten!
Einige Drahtelektroden (z. B. selbstschützender Fülldraht) sind mit negativer Polarität
zu Schweißen. In diesem Fall ist die Schweißstromleitung an der Schweißstrombuchse
„-", die Werkstückleitung an der Schweißstrombuchse „+" anzuschließen.
•
Hinweise des Elektrodenherstellers beachten!
34
Beschreibung
0
Schweißbrennerzentralanschluss (Euro)
Schweißstrom, Schutzgas und Brennertaster integriert
Anschlussbuchse, Schweißstrom „-"
Anschlussbuchse, Schweißstrom „+"
Schweißstromkabel, Polaritätswahl
Schweißstrom zum Zentralanschluss / Brenner, ermöglicht Polaritätswahl.
•
MIG/MAG: Anschlussbuchse Schweißstrom „+"
•
Selbstschützender Fülldraht / WIG: Anschlussbuchse Schweißstrom „-"
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Anschlussbuchse 19-polig (analog)
Zum Anschluss analoger Fernsteller
HINWEIS
099-005257-EW500
16.11.2011
