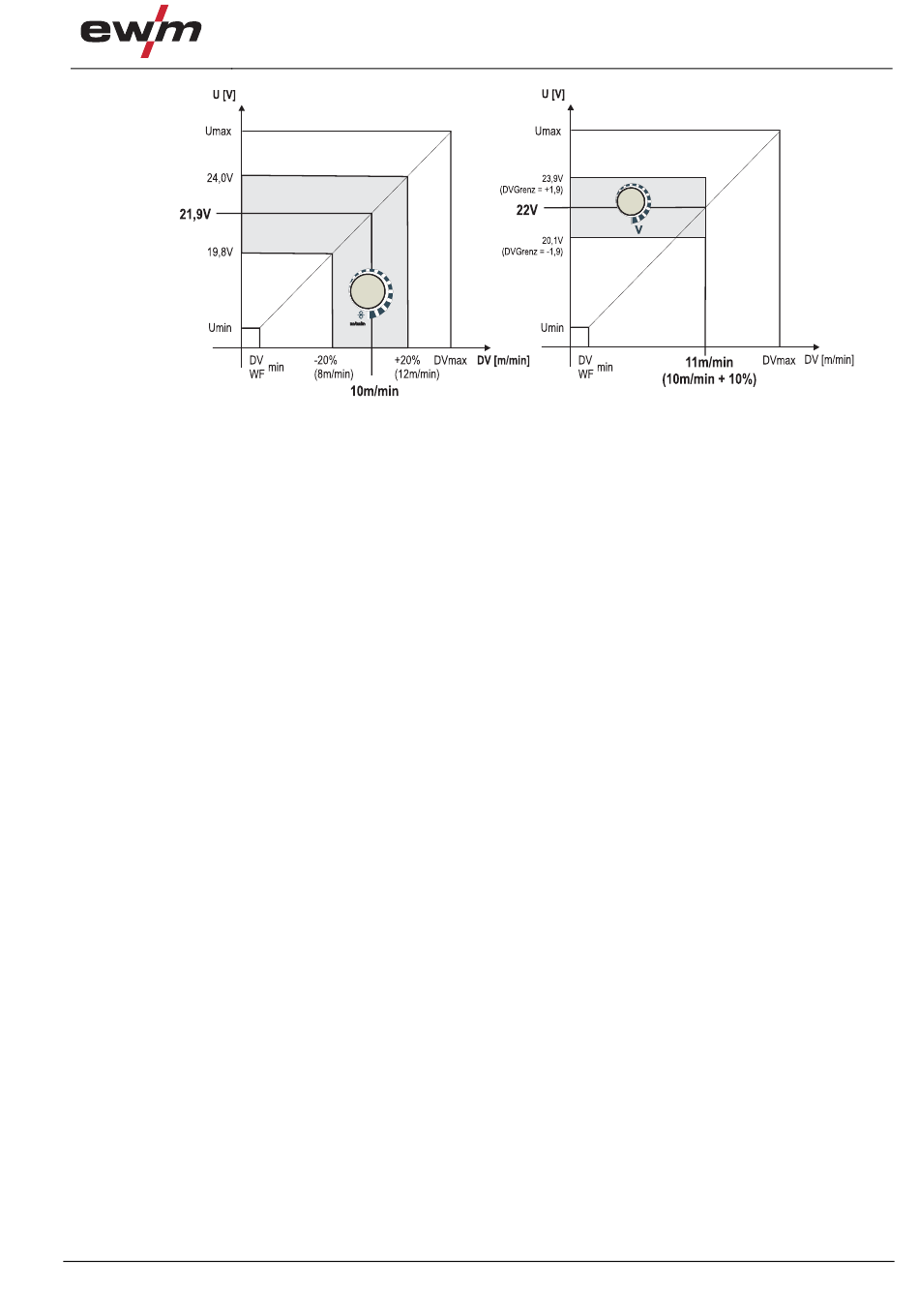

Beispiel für den Arbeitspunkt im Korrekturbetrieb:
Die Drahtgeschwindigkeit in einem Programm (1 bis 15) wird auf 10,0 m/min eingestellt.
Das entspricht einer Schweißspannung (U) von 21,9 V. Wird nun der Schlüsselschalter auf Stellung "0"
geschaltet, kann in diesem Programm ausschließlich mit diesen Werten geschweißt werden.
Soll der Schweißer auch im Programm-Betrieb Draht- und Spannungskorrektur durchführen können,
muss der Korrekturbetrieb eingeschaltet und Grenzwerte für Draht- und Spannung vorgegeben werden.
Einstellung Korrekturgrenzwert = DVGrenz = 20 % / UGrenz = 1,9 V
Jetzt lässt sich die Drahtgeschwindigkeit um 20 % (8,0 bis 12 ,0 m/min) und die Schweißspannung
um +/-1,9 V (3,8 V) korrigieren.
Im Beispiel wird die Drahtgeschwindigkeit auf 11,0 m/min eingestellt. Das entspricht einer
Schweißspannung von 22 V
Jetzt kann die Schweißspannung zusätzlich um 1,9 V (20,1 V und 23,9 V) korrigiert werden.
Wird der Schlüsselschalter auf Stellung „1" gebracht, werden die Werte für Spannungs- und
Drahtgeschwindigkeits-Korrektur zurückgesetzt.
099-005257-EW500
16.11.2011
Aufbau und Funktion
Abbildung 5-38
MIG/MAG-Schweißen
71
