Aufbau und Funktion
WIG-Schweißen
5.9
WIG-Schweißen
5.9.1

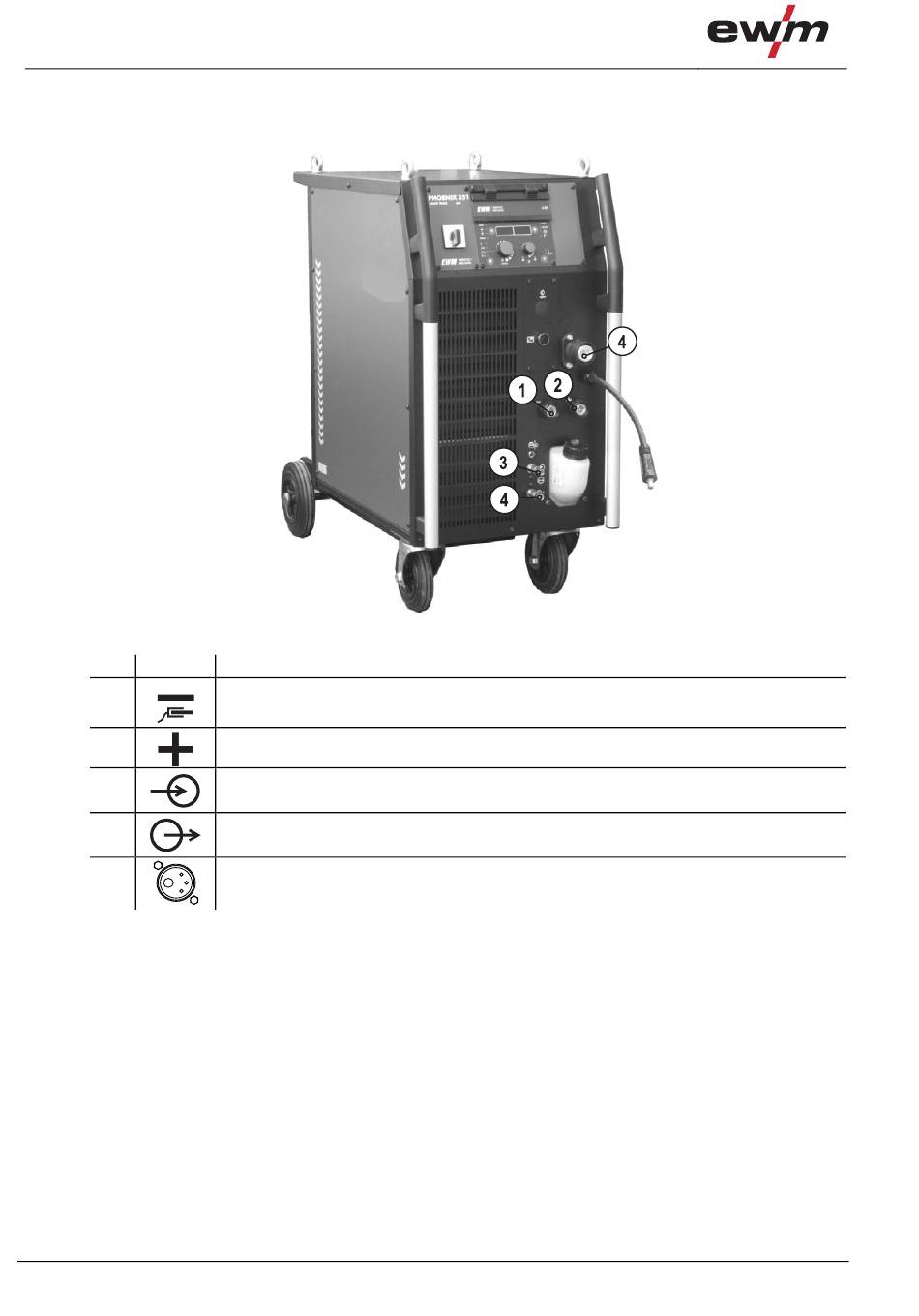

Anschluss Schweißbrenner und Werkstückleitung
Pos. Symbol
1
2
3
4
5
•
Kabelstecker der Werkstückleitung in die Anschlussbuchse, Schweißstrom „+" stecken und durch
Rechtsdrehung verriegeln.
•
Zentralstecker des Schweißbrenners in den Zentralanschluss einführen und mit Überwurfmutter
verschrauben.
•
Schweißstromstecker des Kombibrenners in die Anschlussbuchse, Schweißstrom „-" stecken und
durch Rechtsdrehen verriegeln
Falls zutreffend:
•
Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
76
Beschreibung
0
Anschlussbuchse, Schweißstrom „-"
Anschlussbuchse, Schweißstrom „+"
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Schweißbrennerzentralanschluss (Euro)
Schweißstrom, Schutzgas und Brennertaster integriert
Abbildung 5-41
099-005257-EW500
16.11.2011
