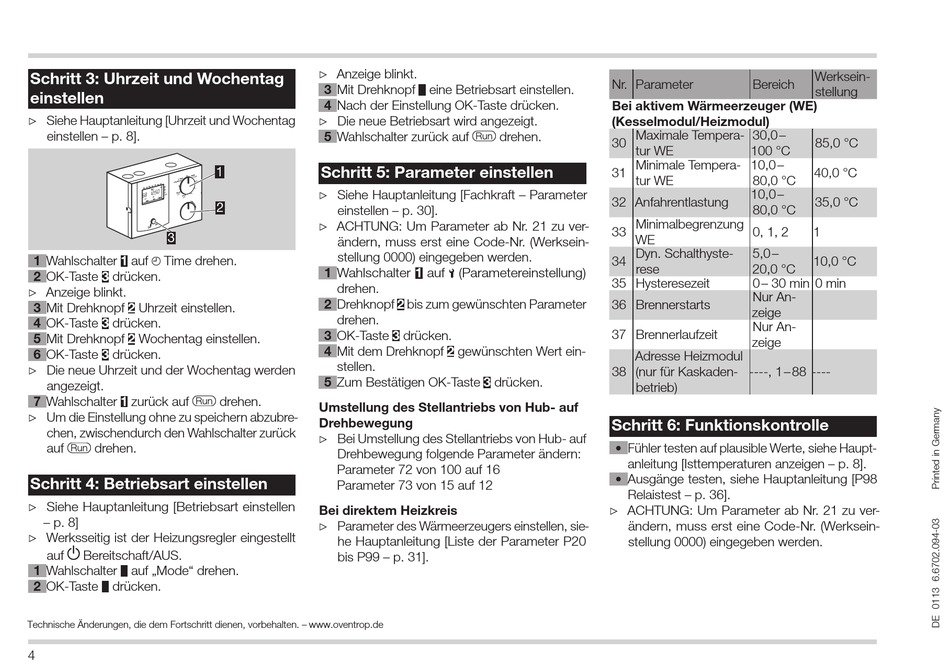

Schritt 3: Uhrzeit und Wochentag
einstellen
! Siehe Hauptanleitung [Uhrzeit und Wochentag
einstellen – p. 8].
Mo de
Tim e
o–S u
°C
OK ⇒M
So
Fr Sa
Th
Tu We
Mo
°C
Mo –Fr
1
1
°C
/
Sa– Su
1
1
OK
>1s
3
1 Wahlschalter
1
auf
Time drehen.
2 OK-Taste
3
drücken.
! Anzeige blinkt.
3 Mit Drehknopf
2
Uhrzeit einstellen.
4 OK-Taste
3
drücken.
5 Mit Drehknopf
2
Wochentag einstellen.
6 OK-Taste
3
drücken.
! Die neue Uhrzeit und der Wochentag werden
angezeigt.
7 Wahlschalter
1
zurück auf
! Um die Einstellung ohne zu speichern abzubre-
chen, zwischendurch den Wahlschalter zurück
auf
drehen.
Schritt 4: Betriebsart einstellen
! Siehe Hauptanleitung [Betriebsart einstellen
– p. 8]
! Werksseitig ist der Heizungsregler eingestellt
auf
Bereitschaft/AUS.
1 Wahlschalter 1 auf „Mode" drehen.
2 OK-Taste 3 drücken.
Technische Änderungen, die dem Fortschritt dienen, vorbehalten. – www.oventrop.de
4
! Anzeige blinkt.
3 Mit Drehknopf 2 eine Betriebsart einstellen.
4 Nach der Einstellung OK-Taste drücken.
! Die neue Betriebsart wird angezeigt.
5 Wahlschalter zurück auf
Schritt 5: Parameter einstellen
1
! Siehe Hauptanleitung [Fachkraft – Parameter
2
einstellen – p. 30].
! ACHTUNG: Um Parameter ab Nr. 21 zu ver-
ändern, muss erst eine Code-Nr. (Werksein-
stellung 0000) eingegeben werden.
1 Wahlschalter
drehen.
2 Drehknopf
drehen.
3 OK-Taste
3
4 Mit dem Drehknopf
stellen.
5 Zum Bestätigen OK-Taste
drehen.
Umstellung des Stellantriebs von Hub- auf
Drehbewegung
! Bei Umstellung des Stellantriebs von Hub- auf
Drehbewegung folgende Parameter ändern:
Parameter 72 von 100 auf 16
Parameter 73 von 15 auf 12
Bei direktem Heizkreis
! Parameter des Wärmeerzeugers einstellen, sie-
he Hauptanleitung [Liste der Parameter P20
bis P99 – p. 31].
drehen.
1
auf
(Parametereinstellung)
2
bis zum gewünschten Parameter
drücken.
2
gewünschten Wert ein-
3
drücken.
Nr. Parameter
Bereich
Bei aktivem Wärmeerzeuger (WE)
(Kesselmodul/Heizmodul)
Maximale Tempera-
30,0 –
30
tur WE
100 °C
Minimale Tempera-
10,0 –
31
tur WE
80,0 °C
10,0 –
32 Anfahrentlastung
80,0 °C
Minimalbegrenzung
33
0, 1, 2
WE
Dyn. Schalthyste-
5,0 –
34
rese
20,0 °C
35 Hysteresezeit
0 – 30 min 0 min
Nur An-
36 Brennerstarts
zeige
Nur An-
37 Brennerlaufzeit
zeige
Adresse Heizmodul
38
(nur für Kaskaden-
----, 1 – 88 ----
betrieb)
Schritt 6: Funktionskontrolle
Fühler testen auf plausible Werte, siehe Haupt-
anleitung [Isttemperaturen anzeigen – p. 8].
Ausgänge testen, siehe Hauptanleitung [P98
Relaistest – p. 36].
! ACHTUNG: Um Parameter ab Nr. 21 zu ver-
ändern, muss erst eine Code-Nr. (Werksein-
stellung 0000) eingegeben werden.
Werksein-
stellung
85,0 °C
40,0 °C
35,0 °C
1
10,0 °C
