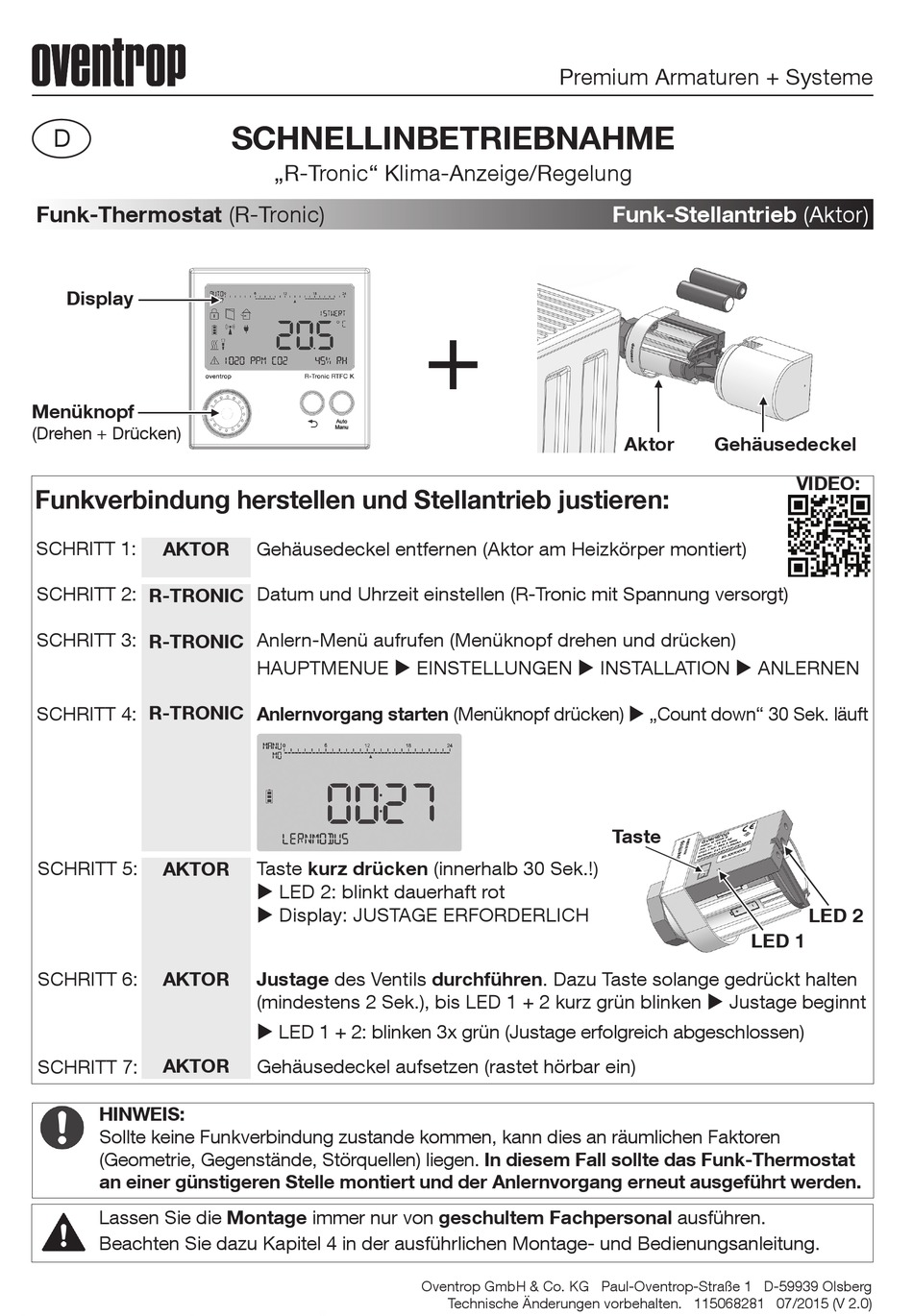

oventrop R-Tronic Schnellinbetriebnahme

D

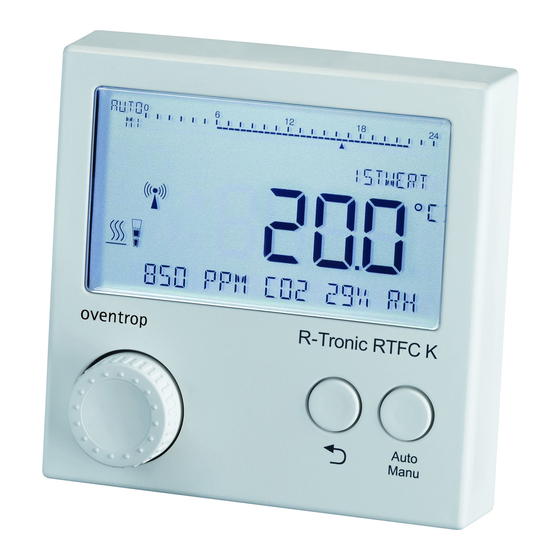

Funk-Thermostat (R-Tronic)
Display
Menüknopf
(Drehen + Drücken)
Funkverbindung herstellen und Stellantrieb justieren:
SCHRITT 1: AKTOR
SCHRITT 2:
R-TRONIC
SCHRITT 3:
R-TRONIC
R-TRONIC
SCHRITT 4:
SCHRITT 5: AKTOR
SCHRITT 6: AKTOR
AKTOR
SCHRITT 7:
HINWEIS:
Sollte keine Funkverbindung zustande kommen, kann dies an räumlichen Faktoren
(Geometrie, Gegenstände, Störquellen) liegen. In diesem Fall sollte das Funk-Thermostat
an einer günstigeren Stelle montiert und der Anlernvorgang erneut ausgeführt werden.
Lassen Sie die Montage immer nur von geschultem Fachpersonal ausführen.
Beachten Sie dazu Kapitel 4 in der ausführlichen Montage- und Bedienungsanleitung.
SCHNELLINBETRIEBNAHME
„R-Tronic" Klima-Anzeige/Regelung
Gehäusedeckel entfernen (Aktor am Heizkörper montiert)
Datum und Uhrzeit einstellen (R-Tronic mit Spannung versorgt)
Anlern-Menü aufrufen (Menüknopf drehen und drücken)
HAUPTMENUE  EINSTELLUNGEN  INSTALLATION  ANLERNEN
Anlernvorgang starten (Menüknopf drücken)  „Count down" 30 Sek. läuft
Taste kurz drücken (innerhalb 30 Sek.!)
 LED 2: blinkt dauerhaft rot
 Display: JUSTAGE ERFORDERLICH
Justage des Ventils durchführen. Dazu Taste solange gedrückt halten
(mindestens 2 Sek.), bis LED 1 + 2 kurz grün blinken  Justage beginnt
 LED 1 + 2: blinken 3x grün (Justage erfolgreich abgeschlossen)
Gehäusedeckel aufsetzen (rastet hörbar ein)
Premium Armaturen + Systeme
+
Oventrop GmbH & Co. KG Paul-Oventrop-Straße 1 D-59939 Olsberg
Technische Änderungen vorbehalten. 115068281 07/2015 (V 2.0)
Funk-Stellantrieb (Aktor)
Aktor Gehäusedeckel
Taste
LED 1
VIDEO:
LED 2
