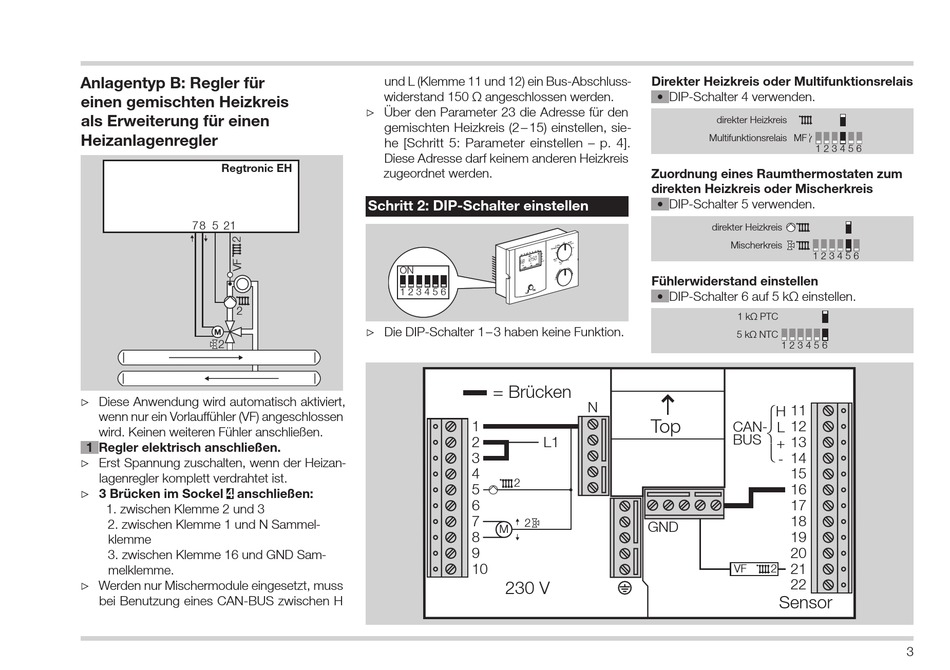

Anlagentyp B: Regler für
einen gemischten Heizkreis
als Erweiterung für einen
Heizanlagenregler
Regtronic EH
7
8
5
21
2
2
! Diese Anwendung wird automatisch aktiviert,
wenn nur ein Vorlauffühler (VF) angeschlossen
wird. Keinen weiteren Fühler anschließen.
1 Regler elektrisch anschließen.
! Erst Spannung zuschalten, wenn der Heizan-
lagenregler komplett verdrahtet ist.
! 3 Brücken im Sockel
4
anschließen:
1. zwischen Klemme 2 und 3
2. zwischen Klemme 1 und N Sammel-
klemme
3. zwischen Klemme 16 und GND Sam-
melklemme.
! Werden nur Mischermodule eingesetzt, muss
bei Benutzung eines CAN-BUS zwischen H
und L (Klemme 11 und 12) ein Bus-Abschluss-
widerstand 150
angeschlossen werden.
! Über den Parameter 23 die Adresse für den
gemischten Heizkreis (2 – 15) einstellen, sie-
he [Schritt 5: Parameter einstellen – p. 4].
Diese Adresse darf keinem anderen Heizkreis
zugeordnet werden.
Schritt 2: DIP-Schalter einstellen
So
Fr Sa
Tu We
Th
Mo
1
/
ON
1
1 2 3 4 5 6
OK
>1s
! Die DIP-Schalter 1 – 3 haben keine Funktion.
= Brücken
1
L1
2
3
4
2
5
6
7
2
M
8
9
10
230 V
Direkter Heizkreis oder Multifunktionsrelais
DIP-Schalter 4 verwenden.
direkter Heizkreis
Multifunktionsrelais
Zuordnung eines Raumthermostaten zum
direkten Heizkreis oder Mischerkreis
DIP-Schalter 5 verwenden.
direkter Heizkreis
Mo de
Tim e
o–S u
OK ⇒M
°C
°C
Mo –Fr
1
°C
Sa– Su
1
Fühlerwiderstand einstellen
DIP-Schalter 6 auf 5 k einstellen.
N
Top
GND
MF
1 2 3 4 5 6
Mischerkreis
1 2 3 4 5 6
1 k PTC
5 k NTC
1 2 3 4 5 6
11
H
CAN-
12
L
BUS
13
+
14
-
15
16
17
18
19
20
21
VF
2
22
Sensor
3
