Verwendung prüfen
Verwendung prüfen
Heizungsregler zum Einsatz
– als Heizanlagenregler,
– als Mischererweiterung oder
– als Regler eines Wärmeerzeugers in einer Kaskade,
Erläuterung siehe Seite 18 (Fachkraft – Elektrisch anschließen).
Der Heizungsregler regelt zwei voneinander unabhängige Heizkreise:
einen direkten Heizkreis und einen Mischerkreis.
Die Funktion ist nur innerhalb der angegebenen Grenzen gewähr-
leistet, siehe Seite 44 (Technische Daten).
Jede anderweitige Verwendung gilt als nicht bestimmungsgemäß.
6

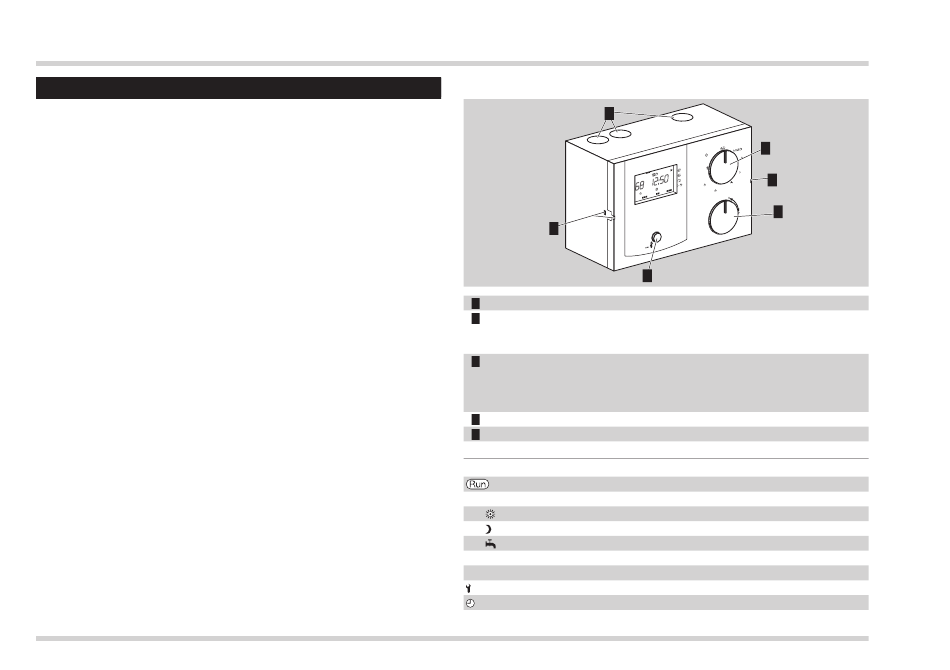

Teilebezeichnungen
5
Tu W
M o
1
4
1
Wahlschalter
2
Drehknopf
zum Ändern eingestellter Werte und Ansehen der
Temperaturen
3
OK-Taste
zur Anzeige der Solltemperatur des Wärmeerzeugers,
zur Bestätigung bei Einstellungen und zum Testen des
Sicherheits-Temperatur-Begrenzers (STB)
4
Montagehalter des Reglers
5
Kabeldurchführungen
Wahlschalter
Standard
Mode
Auswahl der Betriebsart
°C
Raum-Solltemperatur Tag (für beide Heizkreise)
°C
Absenktemperatur (für beide Heizkreise)
°C
Warmwasser-Solltemperatur
Sa – Su
Heizprogramm 1 von Samstag bis Sonntag
Mo – Fr
Heizprogramm 1 von Montag bis Freitag
Parametereinstellung für Benutzer und Fachkraft
Time
Einstellung der Uhrzeit und des Wochentags
1
M od e
Ti m e
M o– Su
°C
O K⇒
So
Fr Sa
e Th
°C
4
M o– Fr
°C
1
1
/
u
Sa –S
1
2
O K
>1 s
3
