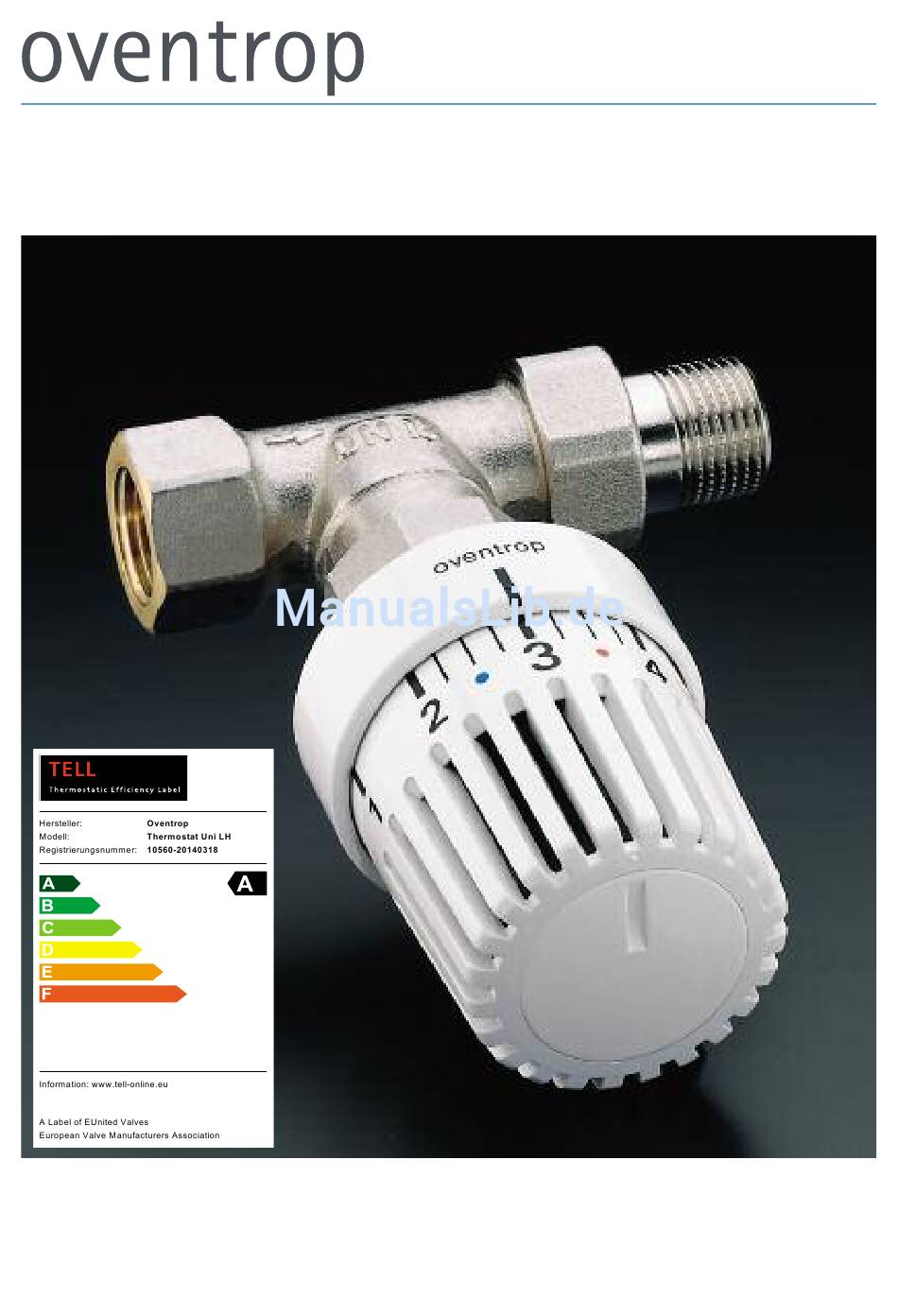

- Seite 1 Gebrauchsanleitung für den Benutzer Thermostat „Uni LH“ Abb.: Thermostat „Uni LH“ mit Ventil „AV 9“ * Um alle Vorteile, die dieser Thermostat bietet, nutzen zu können, diese Anleitung bitte gut aufbewahren.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel: Seite: Teilebeschreibung Funktionsbeschreibung Wichtige Hinweise Einbauhinweise 4–5 Temperatureinstellung Begrenzen und Blockieren Markieren der Einstellung Absenken der Temperatur Frostschutz Absperrung Belüften der Räume Fremdenergienutzung Technische Daten Ertastbare Einstellhilfe Stichwortverzeichnis Notizen Service Seite zum Studium herausklappen... -
Seite 3: Teilebeschreibung
Teilebeschreibung Befestigungsmutter M 30 x 1,5 ertastbare Einstellhilfe Einstellmarke Teilstrich Drehrichtung „wärmer“ Grundeinstellung „3“, ca. 20 °C Drehrichtung „kälter“ Merkzahl ertastbare Einstellhilfe Handgriff Memo-Scheibe... -
Seite 4: Funktionsbeschreibung
Funktionsbeschreibung a Ventilsitz b Ventilteller c Ventilspindel d Fühler Thermostatische Heizkörper- ventile sind selbsttätig arbeitende Temperaturregler, die aus Ventil und Thermostaten bestehen. Liegt die Raumtemperatur unterhalb des am Thermos- taten eingestellten Wertes, fließt Warmwasser durch das Ventil in den Heizkörper. Die Raumluft wird jetzt so lange erwärmt, bis der eingestellte Wert erreicht ist. -
Seite 5: Wichtige Hinweise
Wichtige Hinweise Montage Die Montage und Erstinbetriebnahme des Thermostaten „Uni LH“ sind in der separaten „Anleitung für den Heizungsfachmann“ beschrieben und sollte von einem anerkannten Heizungsfachbe- trieb erfolgen. Leistungsangebot Der Heizkörperthermostat „Uni LH“ kann: – die Raumtemperatur regeln – die Raumtemperatur bei Bedarf absenken oder erhöhen –... -
Seite 6: Einbauhinweise
Einbauhinweise Der Einbau der Thermostatventile muss entsprechend den individuellen Raumverhältnissen vorgenommen werden. Thermostate müssen die Raumluft ungehindert „fühlen“ können. Voraussetzung für eine einwandfreie Regelung ist also, dass die zirkulierende Raumluft den Fühler ungehindert umströmen kann. Das ist, wie die nachfolgenden Beispiele zeigen, nicht immer gegeben. - Seite 7 Fühler und Ein Thermostat Fernverstellung mit Fernverstellung sollte montiert werden, wenn . . . der Heizkörper hinter der Heizkörper unter oder Vorhängen, Einbaumöbeln einer Fensterbank etc. installiert ist.
-
Seite 8: Temperatureinstellung
Temperatureinstellung Begrenzen und Blockieren Einstellen Ihrer Wunschtemperatur Drehen Sie den Handgriff des Thermostaten so weit, bis die entspre- chende Merkzahl oder ein Teilstrich gegenüber der Einstellmarke steht. Der Einstellbereich erstreckt sich von der Merkzahl „0“ (bei Art.-Nr. 1011465) über die Frostschutzstellung „ “ bis zur Merkzahl „5“. Die Teilstriche zwischen den Merkzahlen „2“... -
Seite 9: Markieren Der Einstellung
Markieren der Einstellung Ihr Oventrop Thermostat ist mit einer Memo-Scheibe ausgestattet, die ein Wiedereinstellen Ihrer Wunschtemperatur nach Verstellung des Handgriffes sehr vereinfacht. Hierzu wird die Einkerbung der Memo-Scheibe unter Zuhilfe- nahme einer Münze o. ä. auf die Wunschtemperatur einge- stellt. -
Seite 10: Absenken Der Temperatur
Absenken der Temperatur Frostschutz Absperrung des Heizkörpers Absenken der Temperatur Um Heizkosten zu sparen, sollte die Raumtemperatur z. B. nachts oder bei längerer Abwesenheit „abgesenkt“ werden. Hierzu ist der Thermostat auf einen niedrigeren Wert einzu - stellen, z. B. von Merkzahl „3“ auf „2“. Sie sollten auch bei Nichtnutzung der Räume von mehreren Stunden „absenken“. -
Seite 11: Belüften Der Räume
Belüften der Räume Fremdenergienutzung/ Technische Daten Ertastbare Einstellhilfe Belüften der Räume Da die Luft während der Heizperiode relativ schnell verbraucht wird, sollte sie durch Frischluft ausgetauscht werden. Dazu ist es notwendig, die Fenster kurz aber weit zu öffnen. Zu Beginn des Lüftens ist der Handgriff des Thermostaten bis zum Frostschutzsymbol „... -
Seite 12: Stichwortverzeichnis
Stichwortverzeichnis Seite Seite Absenken Lampen Absperrung Leistungsangebot Abwesenheit Lüften Markieren Belüften Memo-Scheibe 1, 7 Merkzahl 1, 6, 7 Diele Montage Drehrichtung Nachtabsenkung Einbauhinweise 4, 5 Notizen Einkerbung Einstellhilfe 1, 9 Raumtemperatur Einstellmarke 1, 7 Reinigung Einstellung Richtiges Lüften Energieeinsparung 6, 8 Schlafzimmer Entsorgung Schlechte Licht-... -
Seite 13: Notizen
Notizen... -
Seite 14: Service
Bei Störungen oder Rückfragen wenden Sie sich bitte an den unten genannten Heizungsfachbetrieb oder direkt an die Firma Oventrop. Heizungsfachbetrieb Stempel Hersteller OVENTROP GmbH & Co. KG Paul-Oventrop-Straße 1 D-59939 Olsberg Telefon (0 29 62) 82 - 0 Telefax (0 29 62) 82 - 400 E-Mail mail@oventrop.de...
