7 INBETRIEBNAHME
Schaltausgangverhalten
7.3.8 Öffner mit Fensterfunktion
Konfiguration (basierend auf Q1 für Durchfluss als Beispiel)
Schaltausgangverhalten
28
BETRIEBSANLEITUNG | T-EASIC
Durchfluss/Temperatur
SP1
SP2
aktiv
inaktiv

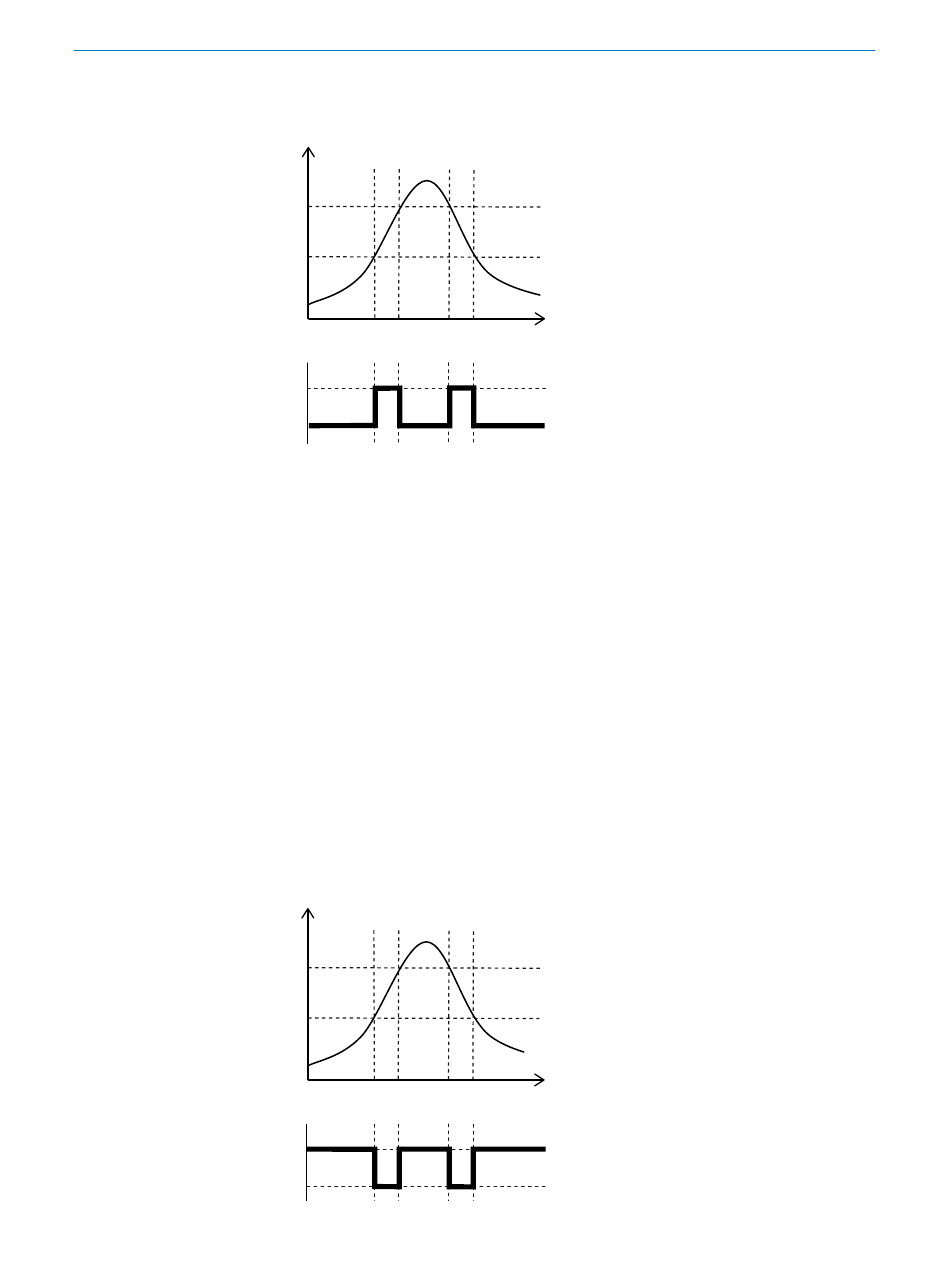

Abb. 18: Schließer mit Fensterfunktion
1. Wählen Sie mit den Pfeiltasten (links/rechts) Q1 Mode (Modus Q1) aus.
2. Wählen Sie mit den Pfeiltasten (nach oben/nach unten) Flow window norm closed
(Durchfluss Fenster Öffner) aus.
3. Wählen Sie mit der Nach-rechts-Pfeiltaste Q1 Switchpoint 1 (Q1 Schaltpunkt 1;
SP1) aus.
4. Erhöhen oder verringern Sie den Wert mit den Pfeiltasten (nach oben/nach unten).
5. Wählen Sie mit der Nach-rechts-Pfeiltaste Q1 Switchpoint 2 (Q1 Schaltpunkt 2;
SP2) aus.
6. Erhöhen oder verringern Sie den Wert mit den Pfeiltasten (nach oben/nach unten).
7. Konfigurieren Sie den Verzögerungsmodus und die -zeit (siehe
Q1 (Verzögerungsmodus
Durchfluss/Temperatur
SP1
SP2
aktiv
inaktiv
Abb. 19: ÖffnermitFensterfunktion
®
t
Q1)").
t
„7.4.7 Delay Mode
