5 MONTAGE
5.2

Sondenausrichtung zur Durchflussrichtung

16
BETRIEBSANLEITUNG | T-EASIC

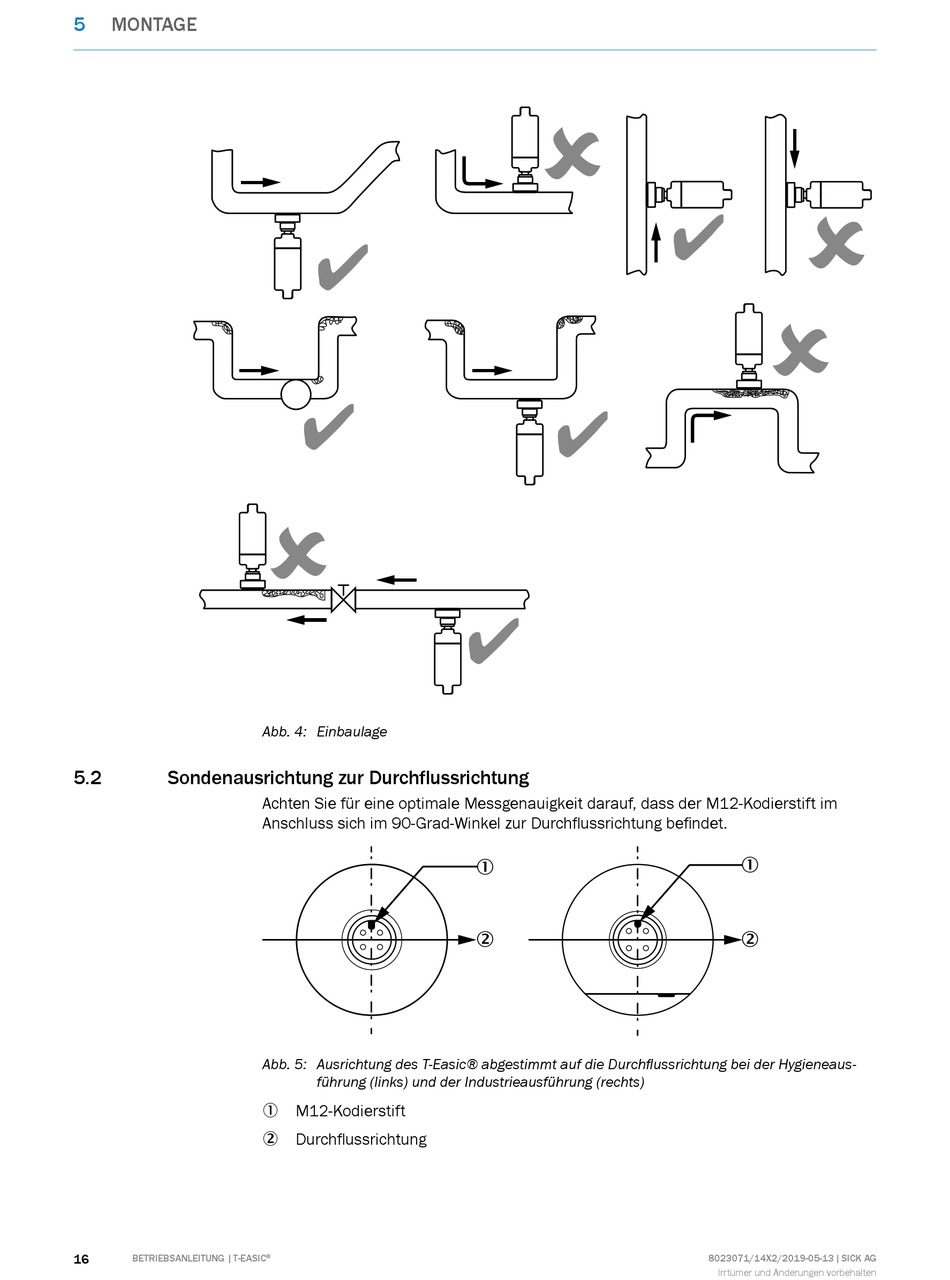

Abb. 4: Einbaulage
Achten Sie für eine optimale Messgenauigkeit darauf, dass der M12-Kodierstift im
Anschluss sich im 90-Grad-Winkel zur Durchflussrichtung befindet.
Abb. 5:  A usrichtungdesT-Easic®abgestimmtaufdieDurchflussrichtungbeiderHygieneaus-
führung (links) und der Industrieausführung (rechts)
1 M12-Kodierstift
2 Durchflussrichtung
®
1
2
1
2
