3
PRODUKTBESCHREIBUNG
3.2

Produkteigenschaften

3.2.1
Geräteansicht
3.2.2
Bedientasten (nur Industrieausführung)
12
BETRIEBSANLEITUNG | T-EASIC
Der T-Easic
wird in zwei Ausführungen angeboten:
®
-
Industrieausführung mit Display-Bedientasten und VISTAL
-
Hygieneausführung mit Edelstahlgehäuse 1.4404 (316L).
1
1
2
2
3
3
4
4

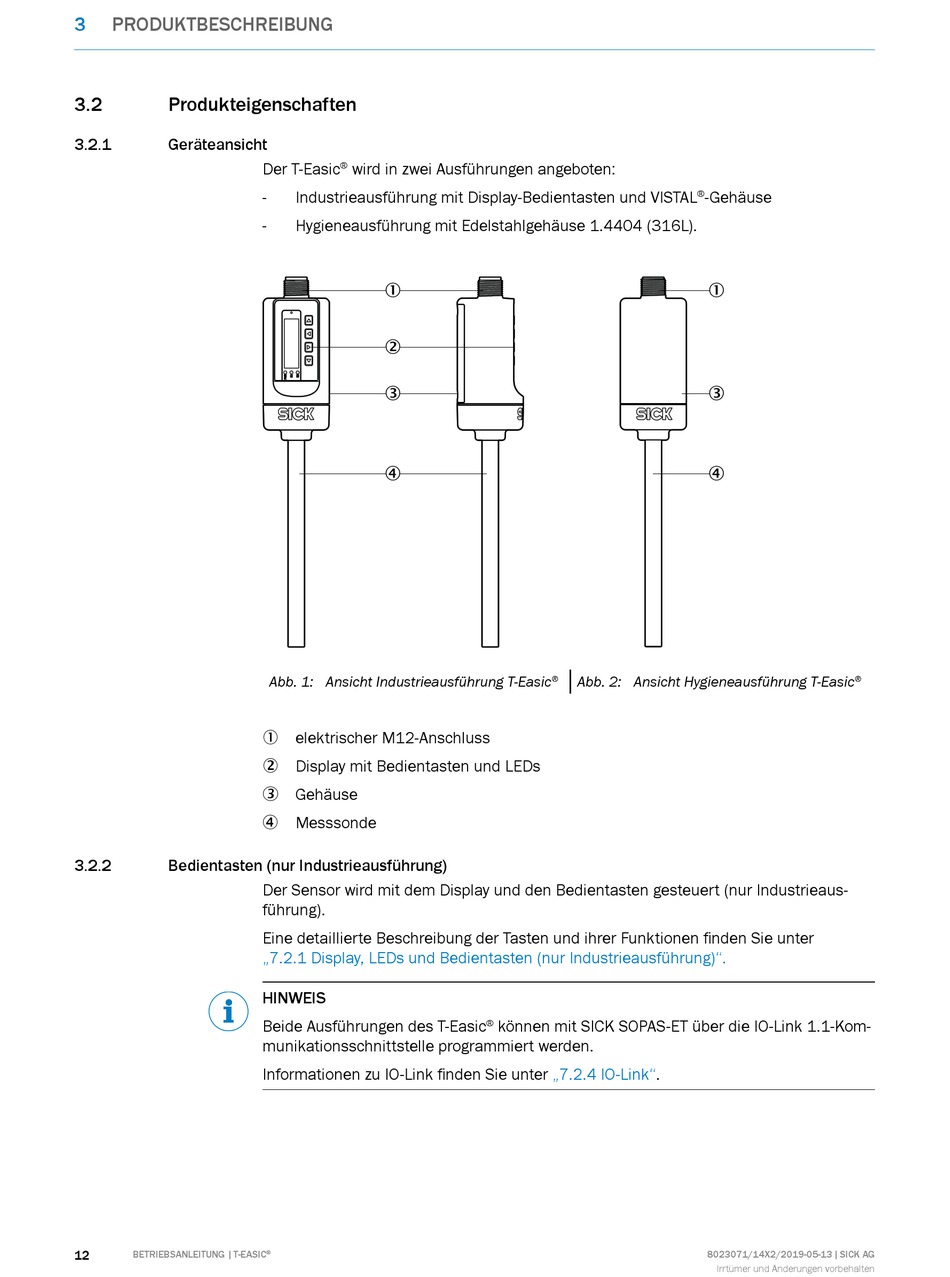

Abb. 1: Ansicht Industrieausführung T-Easic
1 elektrischer M12-Anschluss
2 Display mit Bedientasten und LEDs
3 Gehäuse
4 Messsonde
Der Sensor wird mit dem Display und den Bedientasten gesteuert (nur Industrieaus-
führung).
Eine detaillierte Beschreibung der Tasten und ihrer Funktionen finden Sie unter
„7.2.1 Display, LEDs und Bedientasten (nur Industrieausführung)".
HINWEIS
Beide Ausführungen des T-Easic
munikationsschnittstelle programmiert werden.
Informationen zu IO-Link finden Sie unter
®
Abb. 2: Ansicht Hygieneausführung T-Easic
®
können mit SICK SOPAS-ET über die IO-Link 1.1-Kom-
®
„7.2.4
IO-Link".
-Gehäuse
®
1
1
3
3
4
4
®
8023071/14X2/2019-05-13 | SICK AG
Irrtümer und Änderungen vorbehalten
