Heizung

Folgende Einstellungen stehen zur Verfügung:
Untermenü Grund-Konfiguration
Relais-Ausgang Verwendeter Relais-Schaltausgang für die
Flockmatic Flockmatic-Steuerung.
(Keiner / OUT 1 [26] / OUT 2 [27] / OUT 3 [30] /
OUT 4 [31] / pH+ [22] / pH- [21]).
Keiner Die Flockmatic-Steuerung ist inaktiv
Flockmatic Gewünschte Flockmatic-Dosierleistung in [%]:
• 100%
Dosierleistung
• <100%
Blockierung bei Ja / Nein
fehlendem Durchfluss
In der Regel muss die Flockmittel-Dosierung bei
fehlendem Durchfluss blockiert werden.
Niveau-Überwachung Zuordnung eines Eingangs für die Niveau-
Flockmatic Überwachung des Flockmittel-Kanisters (optional)
(IN 1 [6] / IN 2 [7] / IN 3 [8] / IN 4 [9] / Keiner).
26.4

Elektrischer Anschluss

Erforderliche Benutzer Qualifikation:
ELEKTROFACHKRAFT
Der elektrische Anschluss der Filterpumpen-Steuerung
darf nur durch eine ELEKTROFACHKRAFT im Sinne
der Definition im Kapitel Benutzer Qualifikation
durchgeführt werden.
WICHTIGER HINWEIS!
Maximalströme beachten
Beachten Sie die zulässigen Maximalströme für die
Summe aller verwendeten Relais-Schaltausgänge im
230V~ Betrieb (in Summe max. 4A).
Siehe auch Kapitel Stromversorgung 230V~.

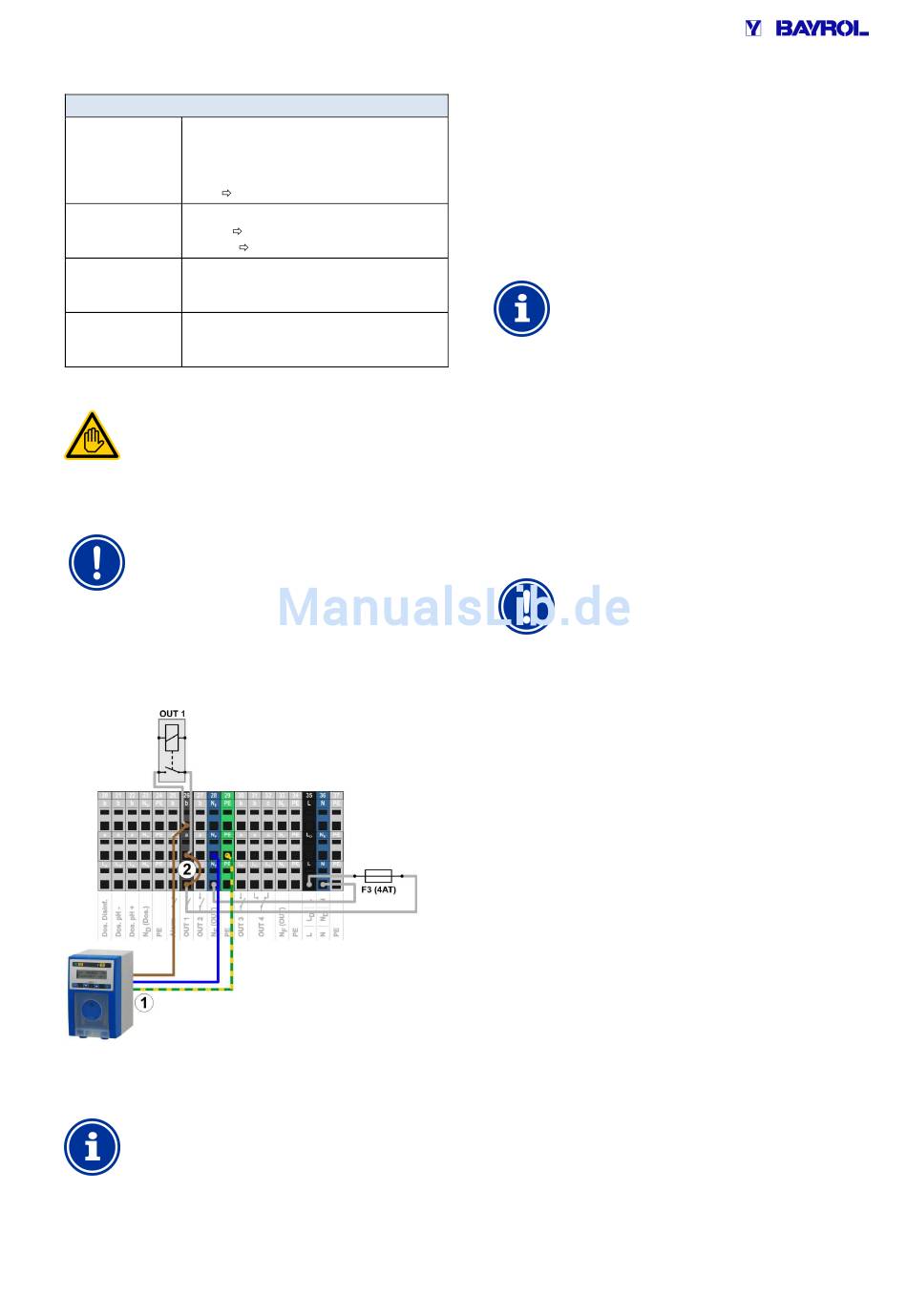

Die folgende Abbildung zeigt schematisch den Anschluss einer
Flockmatic-Pumpe am Relais-Schaltausgang OUT1.
1 Flockmatic-Pumpe mit Netzversorgung 230V~
2 Drahtbrücke im Klemmraum von der Phase L
Relais-Mittelkontakt a
INFO
Anschluss von Nullleiter N und PE
Nullleiter N und Schutzleiter PE der Flockmatic-Pumpe
können an den dafür vorgesehenen Klemmenblöcken
N und PE angeschlossen werden, wie in der
F
Abbildung gezeigt.
Flockmatic-Pumpe läuft dauerhaft
Zyklisches Ein- und Ausschalten
auf den
F
27 Heizung
27.1 Überblick
®
Der PoolManager bietet die Möglichkeit, ein Heizungssystem
anzusteuern.
Die Ansteuerung des Heizungssystems erfolgt über einen einfachen
Relais-Schaltausgang (potentialfrei oder 230V~). Die genaue Art und
Ausführung des Heizungssystems spielt dabei keine Rolle. Es muss
lediglich eine Möglichkeit geben, die Heizfunktion über einen
entsprechenden Eingang von extern ein- und auszuschalten.
INFO
Wechselschalter OUT 4 [31/32]
Falls Sie
Wechselschalter benötigen, können Sie den Relais-
Schaltausgang OUT 4 verwenden:
• [31b] Arbeitskontakt
• [32c] Ruhekontakt
27.2

Temperatur-Messung

Die Heizungs-Steuerung setzt die Messung der Wassertemperatur
voraus. Dafür kann einer der drei Temperatur-Eingänge des
®
PoolManager verwendet werden.
Eine detaillierte Beschreibung
Temperatur-Messung. Dort sind auch die vom PoolManager
unterstützten Sensortypen angegeben.
WICHTIGER HINWEIS!
Messgenauigkeit des Standard-Temperatur-
Sensors in der Messkammer
Grundsätzlich kann für die Temperatur-Messung der
Standard-Temperatur-Sensor in der Messzelle des
PoolManager
einfache Lösung
Installationsaufwand entsteht.
Allerdings ist zu beachten, dass die in der Messzelle
gemessene
Beckentemperatur abweichen kann. Durch Änderungen
der Lufttemperatur, Sonneneinstrahlung, oder andere
äußere Einflüsse kann sich das Wasser auf dem Weg
durch den Messwasserkreis aufheizen oder abkühlen.
Auch eine Kalibrierung kann zeitlich veränderliche
Einwirkungen nicht kompensieren.
Die zu erwartende Messgenauigkeit des Standard-
Temperatur-Sensors ist aus diesen Gründen in der
Regel zu gering für eine zuverlässige Temperatur-
Messung und -Regelung.
Für die Heizungs-Steuerung sollten Sie daher auf jeden
Fall einen zusätzlichen Sensor direkt im Umwälzkreis
installieren, dessen Messsignal unabhängig von
äußeren Einflüssen
Beckentemperatur ist.
27.3

Funktionsweise

Als Parameter können der gewünschte Temperatur-Sollwert sowie
eine zusätzliche Schalt-Hysterese eingestellt werden.
Die Soll-Temperatur ist im Bereich zwischen 10,0°C und 40,0°C
einstellbar.
Die Hysterese sorgt dafür, dass die Heizungs-Steuerung nicht schon
bei geringsten Temperatur-Änderungen ein- und ausschaltet, sondern
erst, wenn eine gewisse Abweichung vom Sollwert überschritten wird.
Die Hysterese ist zwischen 0,1°C und 5,0°C einstellbar.
62
für die Heizung-Steuerung
finden Sie im
® verwendet werden. Dies stellt eine sehr
dar, da kein zusätzlicher
Temperatur von der tatsächlichen
und repräsentativ für die
einen
Kapitel
®
