Reely X-190 RTF Bedienungsanleitung
Race copter
Verwandte Anleitungen für Reely X-190 RTF
Inhaltszusammenfassung für Reely X-190 RTF
- Seite 1 Bedienungsanleitung Race Copter X-190 RTF Best.-Nr. 1590634 Seite 2 - 29 Operating Instructions Race Copter X-190 RTF Item No. 1590634 Page 30 - 57...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Einführung ................................4 Symbol-Erklärungen ............................4 Bestimmungsgemäße Verwendung ........................4 Produktbeschreibung ............................5 Lieferumfang ................................5 Bedienelemente ..............................6 Sicherheitsanweisungen ............................8 a) Allgemeines ..............................8 b) Vor der Inbetriebnahme ..........................8 c) Während des Betriebs ...........................9 Hinweise zu Batterien und Akkus ........................10 a) Sender .................................10 b) Flugakku ..............................11 Flugvorbereitung ..............................12 a) Laden des Flugakkus ..........................12 b) Einlegen der Batterien in den Sender ......................13... - Seite 3 13. Wartung und Pflege ............................26 14. Entsorgung ................................27 a) Produkt ................................27 b) Batterien/Akkus ............................27 15. Konformitätserklärung (DOC) ..........................27 16. Technische Daten .............................28 a) Allgemeines ..............................28 b) Quadrocopter ...............................28 c) Sender .................................28 d) Akku ................................29 e) USB-Ladegerät ............................29...
-
Seite 4: Einführung
1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. -
Seite 5: Produktbeschreibung

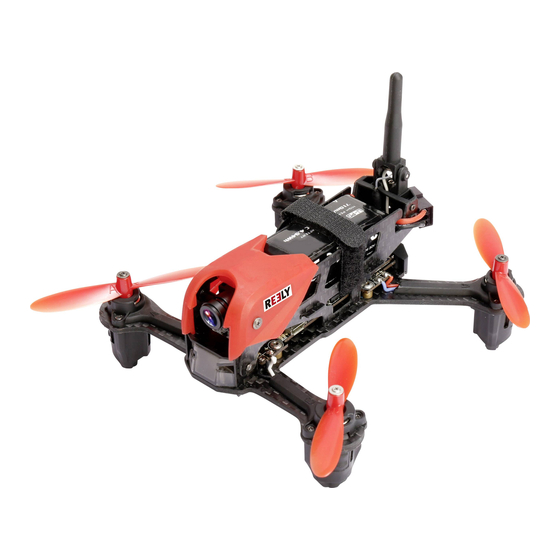

Bei Nichtbeachtung bestehen diverse Gefahren; z.B. Verletzungsgefahr. 4. Produktbeschreibung Das Modell „Race Copter X-190 RTF“ ist für Benutzer mit Vorkenntnissen und für fortgeschrittene Anwender geeignet. Zu dem Modell wird eine Reihe von Zubehör mitgeliefert. Für den Betrieb dieses Modells sind gewisse Vorkenntnisse im Umgang mit Quadrocoptern erforderlich. -
Seite 6: Bedienelemente
6. Bedienelemente A Race Copter E USB-Ladekabel B Kamera F Flugakku C Fernsteuerung (Sender) G 4x Ersatzpropeller D Schraubendreher H Sonnenblendenset (nicht sichtbar) Die ausgelieferte Fernsteuerung kann sich von der in dieser Anleitung abgebildeten Version unterscheiden. Aus diesem Grund sind die Abbildungen in dieser Bedienungsanleitung zu der Fernsteuerung nicht bindend und nur symbolisch zu verstehen. - Seite 7 12 13 15 16 17 ZIEHEN SCHIEBEN 1 Ohne Funktion 10 Mini-USB-Anschluss (ohne Funktion) 2 Videobrillen-Buchse 11 Linker Joystick (Beschleunigung, Seitenruder) 3 Fototaste 12 Beschleunigungs-Trimmungstaste 4 Antenne 5 GHz 13 Seitenruder-Trimmungstaste 5 LC-Display 14 Batteriefach (Unterseite) 6 Taste ON/OFF (ein/aus) 15 Status-LED 7 Antenne 2,4 GHz 16 Querruder-Trimmtasten...
-
Seite 8: Sicherheitsanweisungen
7. Sicherheitsanweisungen Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt die Garantie. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie. -
Seite 9: Während Des Betriebs
• Überprüfen Sie die Funktionssicherheit Ihres Modells und der Fernsteueranlage. Achten Sie auf sichtbare Schäden, wie etwa Schäden an der Mechanik (z. B. Rotoren), defekte Steckverbindungen oder beschädigte Kabel. Sämtliche beweglichen Teile am Modell müssen leichtgängig funktionieren, dürfen jedoch kein Lagerspiel aufweisen. •... -
Seite 10: Hinweise Zu Batterien Und Akkus
• Wir empfehlen, dass Sie in jedem Fall die Lichtsignale bei niedriger Spannung beachten, um Schäden am Modell durch Absturz aufgrund niedriger Spannung oder Tiefentladung des Akkus zu vermeiden. • Denken Sie daran, dass der Quadrocopter mit einem Abstand von mindestens 2 bis 3 Metern zum Betreiber oder zu anderen Personen, die sich gerade in der Nähe befinden, geflogen werden muss, um sicherzustellen, dass er niemand am Kopf, im Gesicht oder am Körper treffen kann. -
Seite 11: B) Flugakku
b) Flugakku Achtung! Lassen Sie den Flugakku niemals am Quadrocopter angesteckt, wenn Sie ihn nicht benutzen (z.B. bei Transport oder Lagerung). Andernfalls kann sich der LiPo-Flugakku tiefentladen, wodurch er irreparabel beschädigt und unbrauchbar wird. Außerdem besteht die Gefahr von Fehlfunktionen aufgrund von Interferenzen. -
Seite 12: Flugvorbereitung
9. Flugvorbereitung a) Laden des Flugakkus • Entfernen Sie vor dem Aufladen den Flugakku aus dem Quadrocopter. • Ein geeignetes USB-Netzteil oder ein USB- Zigarettenanzünderadapter (beide nicht mitgeliefert) können als Energiequelle für das mitgelieferte USB- Ladekabel (E) genutzt werden. Der Ausgangsstrom muss mindestens 500 mA betragen. -
Seite 13: Einlegen Der Batterien In Den Sender
b) Einlegen der Batterien in den Sender • Öffnen Sie mithilfe des mitgelieferten Schraubendrehers (E) das Batteriefach (14) an der Unterseite des Senders. • Legen Sie 4 AA-Batterien mit je 1,5 V in das Batteriefach ein. Achten Sie bitte auf korrekte Polarität (+/-), wie im Batteriefach angegeben. -
Seite 14: Anbringen Der Antennen Am Sender
Montageschritte Schritt 2 Schritt 1 Schritt 3 Schritt 4 Schritt 5 Abb. 5 d) Anbringen der Antennen am Sender Bei Auslieferung sind die Antennen nicht am Sender montiert. Vor dem ersten Einsatz müssen die Antennen (4, 7) am Vorderteil des Sendern im Uhrzeigersinn angeschraubt werden. Achten Sie entsprechend der Markierung an Antenne und Sender auf die richtige Übertragungsfrequenz 2,4 GHz und 5 GHz. -
Seite 15: Led-Anzeigen Und Racecopter-Elemente
e) LED-Anzeigen und Racecopter-Elemente LED-Anzeige Zustand Beschreibung LED-Signal Eingeschaltet Linke LED an. Weiße LEDs am Signalanzeige getrennt/ Rechte LED blinkt langsam. Vorderlicht Signalverlust Verbunden Rechte LED an. Horizontale Kalibrierung 2 Heck-LEDs blinken abwechselnd. Foto 2 Heck-LEDs blinken einmal. Rote LEDs Heck Videoaufzeichnung 2 Heck-LEDs blinken langsam gleichzeitig. -
Seite 16: Der Erste Flug
10. Der erste Flug Um Verletzungen oder Schäden durch einen unsachgemäßen Betrieb zu verhindern, ist Anfängern ernsthaft anzuraten, das Fliegen des Quadrocopters unter der Anleitung eines Profis zu erlernen. Die Wahl der richtigen Flugumgebung ist deshalb oberstes Gebot. Beachten Sie bitte folgende Bedingungen in Bezug auf eine optimale Flugumgebung: •... -
Seite 17: A) Lc-Display Und Steuerfunktionen Am Sender
a) LC-Display und Steuerfunktionen am Sender Batteriespannung Sender Batteriespannung 8.2V RECORD Rollwert Pitchwert Geschwindigkeitskorrektur Korrektur Höhenruder Seitenruder-Korrektur Korrektur Querruder Abb. 7 Bedienelemente des Senders Option Taste/Steuerbefehl Funktion Joystick für Beschleunigung/ Bewegen Sie den Joystick nach vorne oder hinten, um den Seitenruder Quadrocopter steigen oder sinken zu lassen. -
Seite 18: Joystick Kalibrierung
b) Joystick Kalibrierung • Drücken Sie die beiden Joysticks nach oben links und schalten Sie dann gleichzeitig den Sender ein. • Drehen Sie beide Joysticks dann drei Mal im Kreis und lassen Sie beide Joysticks wieder los. • Halten Sie eine beliiebige Trimm-Taste gedrückt, bis die Status LED (15) am Sender grün leuchtet. Die erfolgreiche Kalibrierung mit durch einen "Piep"... -
Seite 19: Frequenzbereich Für Videoübertragungen
d) Frequenzbereich für Videoübertragungen Um für eine Live-Videoübertragung mit Qualität zu sorgen, sucht der Sender automatisch nach der besten Frequenz. Falls es an Ihrem Standort Störungen gibt, können Sie die Frequenz wechseln, um eine bessere Videoübertragung zu erreichen. • Ziehen Sie den linken Geschwindigkeits-Joystick (11) an die unterste Stelle und drücken Sie den rechten Höhenruder-Joystick (18) 1 Sekunde lang nach unten, um das Hauptmenü... -
Seite 20: Verbinden Des Senders Mit Dem Quadrocopter
Foto-Taste f) Verbinden des Senders mit dem Quadrocopter Der Sender nutzt eine 2,4-GHz-Sendefrequenz und hat eine Reichweite von ungefähr bis zu 100 Metern, je nach Umfeld und Umgebungsbedingungen. Der Quadrocopter ist mit einem Sicherheitsmodus beim Einschalten ausgestattet, der sicherstellt, dass sich der Motor des erst dann einschaltet, wenn er ein entsprechendes Kontrollsignal beim Anschluss des LiPo-Akkus empfängt. -
Seite 21: Starten/Anhalten Der Motoren
h) Starten/Anhalten der Motoren • Wenn Sie die Motoren schnell abstellen müssen, dann können Sie beide Joysticks benutzen, um die Motoren anzuhalten. • Zum Abstellen der Motoren ziehen Sie die beiden Joysticks in die äußere Position. Siehe Abb. 15. • Zum Staren der Motoren ziehen Sie beide Joysticks erneut in die Außenposition. -
Seite 22: Sport-Modus
j) Sport-Modus • Mit dem rechten Höhenruder-Joystick können Sie den Sport-Modus (auch Expertenmodus genannt) aufrufen. • Drücken Sie den rechten Höhenruder-Joystick nach unten, um den Sport-Modus aufzurufen oder zu verlassen. Im Sport-Modus reagiert die Drone schneller auf die Steuerbefehle. Demzufolge ist dies auch die beste Einstellung für schnelle Flüge. -
Seite 23: Auswechseln Beschädigter Rotorblätter
Vorwärtslooping • Drücken Sie den linken Beschleunigungs-Joystick und schieben Sie den rechten Querruder-Joystick nach vorn. Lassen Sie ihn nach dem Looping wieder los. Abb. 23 Rückwärtslooping • Drücken Sie den linken Beschleunigungs-Joystick und schieben Sie den rechten Querruder-Joystick nach hinten. Lassen Sie ihn nach dem Looping wieder los. - Seite 24 Propeller B Propeller A Vorn Abb. 25 Propeller A Propeller B • Lösen Sie die Schraube mit dem beigefügten Schraubendreher im Uhrzeigersinn bei Propeller A bzw. gegen den Uhrzeigersinn bei Propeller B. • Nehmen Sie dann die Propeller von der Motorwelle ab. •...
-
Seite 25: Hinweise Zur Fehlersuche
12. Hinweise zur Fehlersuche Problem Lösung Kopplungsvorgang zwischen • Schalten Sie den Quadrocopter ein, nachdem die Fernsteuerung „Bind to Sender und Quadrocopter ist Plane“ anzeigt. Halten Sie den Sender beim Koppeln ganz in der Nähe des erfolglos. Quadrocopters fest. Beim ersten Einschalten dürfen die Joysticks auf dem Sender oder Tirmmtasten nicht bewegt werden. -
Seite 26: Wartung Und Pflege
Problem Lösung Das Video wird nicht auf der • Die SD-Karte kann nicht ausgelesen werden. Verwenden Sie eine Micro SD- SD-Karte gespeichert. karte einer Marke mit guter Qualität und mit den richtigen Spezifikationen gemäß den „Technischen Daten“. • Formatieren Sie die SD-Karte im Computer. •... -
Seite 27: Entsorgung
Wichtig! Sollten Sie beschädigte oder verschlissene Teile erneuern müssen, setzen Sie nur Original-Ersatzteile ein. Die Ersatzteilliste finden Sie auf unserer Internetseite www.conrad.com im Download-Bereich zum jeweiligen Produkt. Alternativ können Sie die Ersatzteilliste auch telefonisch anfordern. Die Kontaktdaten finden Sie am Anfang dieser Bedienungsanleitung im Kapitel „Einführung“. 14. Entsorgung a) Produkt Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß... -
Seite 28: Technische Daten
16. Technische Daten a) Allgemeines TX-Sendefrequenz .......2,4 GHz (2410–2465 MHz) VTx Sendefrequenz ......5,8 GHz (5730 - 5840 MHz) Übertragungsleistung ......<10 dBm Reichweite ..........100 m b) Quadrocopter Länge............115 mm Breite ............115 mm Höhe .............95 mm Hauptrotor-Durchmesser ......65 mm Funktionen .......... F PV, nach oben/unten fliegen, vorwärts/rückwärts fliegen, nach links/rechts wenden, links/rechts seitlich fliegen, Experten-Modus, Saltofunktion Optische Videoauflösung der Kamera ..1280 * 720 p Videoformat ..........AVI... -
Seite 29: D) Akku
d) Akku Akku und Spannung ......LiPo 7,6 V Kapazität ..........710 mAh Ladezeit ..........ca. 130 min Gewicht ..........31 g e) USB-Ladegerät Eingangsspannung-/strom ....5 V/DC (über USB) Ausgangsspannung ......5 V/DC Eingangsstrom ........min. 500 mA... - Seite 60 Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. Copyright 2017 by Conrad Electronic SE.
