Verwandte Anleitungen für Reely Cyclone 245 FPV
Inhaltszusammenfassung für Reely Cyclone 245 FPV
- Seite 1 Best.-Nr. 1378384 k FPV Quadrocopter Cyclone 245 RtF WiFi Version 12/15...

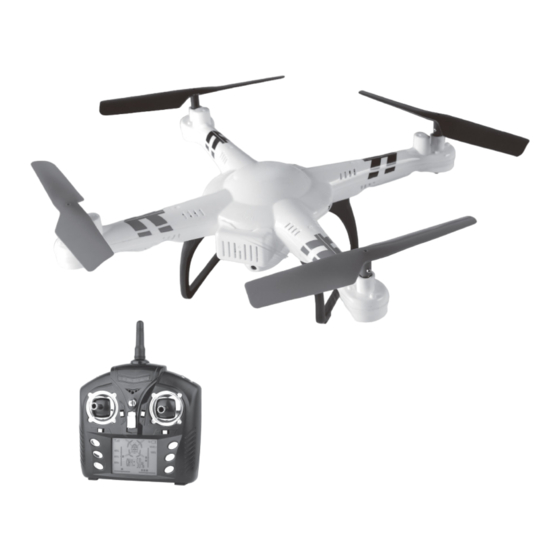

- Seite 3 CYCLONE 245 FPV BEDIENUNGSANLEITUNG...
- Seite 4 Accessories list (sold separately) Teilebezeichnung: Teilebezeichnung: Teilebezeichnung: Teilebezeichnung: Oberes Gehäuse Unteres Gehäuse Leiterplatte Landegestell Teilebezeichnung: Teilebezeichnung: Teilebezeichnung: Teilebezeichnung: Lagerbuchse Kohlefaser-Achse Rotorblatt Lithium-Akku Teilebezeichnung: Teilebezeichnung: CW-Motor (rotes CCW-Motor Teilebezeichnung: Grüne Teilebezeichnung: und blaues Kabel) (schwarzes und Beleuchtung Rote Beleuchtung weißes Kabel) Teilebezeichnung: Teilebezeichnung: Rücklichtpanel...
-
Seite 5: V686 Bedienungsanleitung
Standardzubehör 3,7 V, 730 mAh Propeller x 4 Ladegerät x 1 Li-Po-Akku x 1 Lieferumfang TEILE-BEZEICHNUNG MENGE V686 Bedienungsanleitung V686 Fluggerät Ladegerät Li-Po-Akku Propeller Fernsteuerung Optionale Komponenten (separat erhältlich) WASSERKANONE MONITOR FPV WLAN-FPV KAMERA WLAN-FPV BLASENKANONE 5,8G FPV... -
Seite 6: Warnung
Warnung ■ Lesen Sie die gesamte Bedienungsanleitung, um mit sich mit den Funktionen des Produkts vertraut zu machen, bevor Sie es in Betrieb nehmen. Wenn Sie nicht auf ordnungsgemäße Weise mit Ihrem Produkt umgehen, kann dies zu ernsthaften Schäden und Verletzungen führen. -
Seite 7: Inhaltsverzeichnis
Einführung ■ Vielen Dank für die Wahl dieses Produkts von REELY. Dieses 4-achsige Fluggerät kann im Freien fliegen. Um das Fluggerät einfacher und leichter zu kontrollieren, lesen Sie bitte diese Bedienungsanleitung vor dem Betrieb dieses Fluggeräts sorgfältig durch und bewahren Sie sie für etwaige zukünftige Anpassungen und als Wartungsreferenz auf. -
Seite 8: Warnung Und Leitfaden Zum Gebrauch Des Akkus
Warnung und Leitfaden zum Gebrauch des Akkus VORSICHT WARNUNG WARNUNG WARNUNG WARNUNG WARNUNG Verwenden Sie Laden Akkus Laden Sie Akkus Laden Sie niemals Nehmen Sie an Akkus Berühren Sie niemals stets ein mit den niemals in der Nähe von niemals unbeaufsichtigt beschädigte Akkus niemals Änderungen heiße Akkus oder... -
Seite 9: Akku Laden
Akku laden DC Li-Po-Ladegerät für 1-Zelle mit 3,7 V und variablem Ladestrom Anweisung: Laden Sie den LiPo-Flugakku nur mit dem mitgelieferten AC- Ladegerät auf. Verbinden Sie den Akku nur mit dem Kabel des Ladegeräts, wie in der Abbildung unten dargestellt. Ladekabel 3,7 V, 730 mAh Hinweis:... -
Seite 10: Kopplung Von Funksender Und Empfänger
KOPPLUNG VON FUNKSENDER UND EMPFÄNGER Schritt 1 Stellen Sie den Quadrocopter auf eine Li-Po ebene Fläche. 3,7 V, 730 mAh Schritt 2 Bewegen Sie den Joystick für die Höhenfunktion in die niedrigste Position und schalten Sie den Sender mit dem Ein-/Ausschalter ein. Drücken Sie dann den Joystick ganz nach vorne und VORSICHT dann langsam wieder zurück, um den Sender... -
Seite 11: Lcd-Anzeige
Bedienelemente am Sender 1. Bedienelemente am Sender Ein-/Ausschalter Betriebs-LED Antenne Rolle Video Höhenruder-Joystick Gas-Joystick Höhenruder-Trimmung Gas-Trimmung Ruder-Trimmung Querruder-Trimmung Kalibrierungstaste X-Achse/ Lenkempfindlichkeitsanzeige: 40 % Lenkempfindlichkeitsanzeige: 100% Kalibrierungstaste Y-Achse/ Rückflug mit einer Taste/ Lenkempfindlichkeitsanzeige: 60% Beleuchtungssteuerung Lenkempfindlichkeitsanzeige: Kamera (für CF-Modus 2 Sekunden gedrückt halten) LCD-Anzeige 2. -
Seite 12: Anweisung Für Den Ersten Flug
Anweisung für den ersten Flug Wenn Sie mit den Steuerelementen Ihrer V636 nicht vertraut sind, nehmen Sie sich vor den ersten Flug ein paar Minuten Zeit, um sich mit Ihnen vertraut zu machen. Gas-Joystick Gas-Joystick Steigen Sinken nach oben nach unten Ruder Ruder nach Ruder... -
Seite 13: Rückflug Mit Einer Taste
Rückflug mit einer Taste Halten Sie die CF-Modustaste für 2 Sekunden gedrückt. Der Sender gibt einen einzelnen Dauerton zur Bestätigung aus und das Rücklicht blinkt gleichzeitig schnell. Der Quadrocopter beginnt mit dem Rückflug. Hinweis: Bitte beachten Sie, dass „Rückflug mit einer Taste“ nicht funktioniert: 1.) Beim Starten stellen Sie sich hinter den Quadrocopter, sodass der Quadrocopter nicht mit dem grünen Propeller nach vorne ausgerichtet ist . -
Seite 14: Schematische Darstellung Der Leiterplatte
1. Die Rotorblätter sind Der Hauptrotor dreht sich, 1. Ersetzen Sie die Hauptrotorpropeller aber ein Abheben ist nicht beschädigt. 2. Laden Sie den Akku auf oder möglich. tauschen Sie mit einem vollständig 2. Der Quadrocopter-Akku ist aufgeladenen Akku aus. verbraucht. 1. -
Seite 15: Explosionszeichnung
Explosionszeichnung Schwarz A vorwärts Schwarz B Grün B Grün A... -
Seite 16: Teileliste
Teileliste TEILE-BEZEICHNUNG MENGE Propellerschutz Hauptrotorblatt Oberes Gehäuse Empfängerplatine Lagerbuchse Akkuabdeckung Akku Elektromotor LED-Lampe Abdeckung der LED-Lampe Unteres Gehäuse Kohlefaser-Achse Rücklichtpanel Lagerbuchse Heck-LED Landegestell Technische Daten des Quadrocopters Länge 375 mm Höhe 58 mm Propellerlänge 136 mm 3,7 V, 730 mAh 23C Batteriespezifikationen 7-8 Min. -
Seite 17: Live-Videostreaming Und Flugsteuerung Über Wlan
Live-Videostreaming und Flugsteuerung über WLAN Dieser Quadrocopter wird mit einer bereits vorinstallierten WLAN-Kamera geliefert. Das Gerät verwendet eine moderne Bildkompressionstechnologie, damit Sie Live-Videos auf Ihrem Smartphone in einem Abstand von 50 bis 70 Metern über WLAN streamen können. Laden Sie die App für den Gebrauch dieser leistungsfähigen Video-Streamingfunktion und auch zur Flugsteuerung via Smartphone einfach herunter und installieren Sie sie durch Scannen des QR-Codes entsprechend zu Ihrem Smartphone-Betriebssystem, der auf der folgenden Seite dargestellt ist. - Seite 18 Montage der Halterung für Mobiltelefone WLAN-Webcam Halterung für Mobiltelefon (Abbildung)
-
Seite 19: Technische Daten
Technische Daten Funktion Technische Daten 0,3 Megapixel Kamera Videokodierungsformat H.264 Bildrate 25 bis 30 Bildern pro Sekunde Videoabtastung Bildauflösung VGA (640*840) 2,412-2,484 GHz Übertragungs-Frequenzbereich Unterstützte Standards unterstützt WIFI 802.11 b/g/n Standard Übertragungs-Bitrate 135/54/48/36/24/18/12/9/6 1M (adaptiv) Durchsatz 90 Mbit/s Sendeleistung 135M: 15 dBM 54M: 15 dBM 11M: 19 dBM Empfängerempfindlichkeit...
