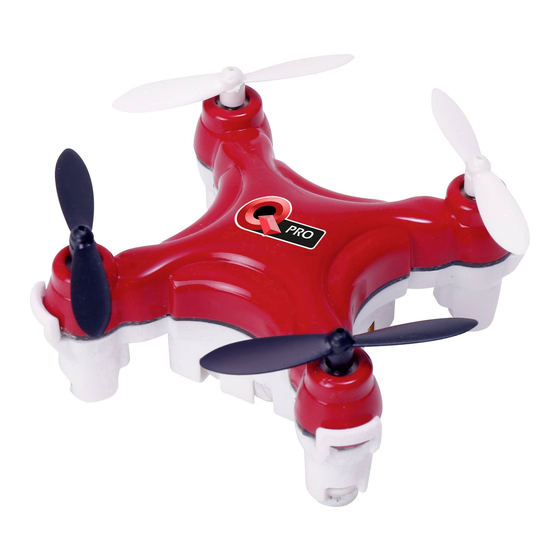

- Seite 1 Bedienungsanleitung Elektro-Quadrocopter „Q Pro“ RtF Best.-Nr. 1526042...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Einführung ................................4 Symbol-Erklärung ..............................4 Bestimmungsgemäße Verwendung ........................5 Produktbeschreibung ............................5 Lieferumfang ................................6 Sicherheitshinweise .............................7 a) Allgemein ...............................7 b) Vor der Inbetriebnahme ..........................7 c) Während des Betriebs ...........................8 Batterie- und Akkuhinweise ..........................9 a) Sender ................................9 b) Flugakku ................................9 Startvorbereitungen ............................10 a) Batterien in den Sender einlegen .......................10 b) Flugakku laden ............................ - Seite 3 Seite 13. Wartung, Pflege und Reparatur .........................22 a) Regelmäßige Reinigung ..........................22 b) Austausch der Rotoren ..........................22 c) Kalibrierung ..............................23 14. Entsorgung ................................24 a) Produkt ................................24 b) Batterien/Akkus ............................24 15. Konformitätserklärung (DOC) ..........................24 16. Technische Daten ..............................25 a) Sender .................................25 b) Quadrocopter ...............................25 c) USB-Ladegerät ............................25...
-
Seite 4: Einführung
1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. -
Seite 5: Bestimmungsgemäße Verwendung
3. Bestimmungsgemäße Verwendung Der Elektro-Quadrocopter „Q Pro“ ist ein hubschrauberähnliches Flugmodell und ausschließlich für den privaten Ein- satz im Modellbaubereich und für die damit verbundenen Betriebszeiten ausgelegt. Für einen anderen Einsatz ist dieses System nicht geeignet. Eine andere Verwendung als zuvor beschrieben kann zur Beschädigung des Produktes mit den damit verbundenen Gefahren wie z.B. -
Seite 6: Lieferumfang
5. Lieferumfang • Vormontierter Quadrocopter „Q Pro“ • Sender • USB-Ladegerät • Zwei Ersatz-Rotoren (vorne) • Zwei Ersatz-Rotoren (hinten) • Bedienungsanleitung Aktuelle Bedienungsanleitungen Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite. Die Ersatzteilliste zu diesem Produkt finden Sie auf unserer Website www.conrad.com im Download-Be- reich zum jeweiligen Produkt. -
Seite 7: Sicherheitshinweise
6. Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie. -
Seite 8: Während Des Betriebs
• Sämtliche beweglichen Teile am Modell müssen leichtgängig funktionieren, dürfen jedoch kein Spiel in der Lagerung aufweisen. • Überprüfen Sie vor jeder Inbetriebnahme den korrekten und festen Sitz der Rotoren. • Der zum Betrieb erforderliche Flugakku ist entsprechend den Angaben dieser Bedienungsanleitung aufzuladen. -
Seite 9: Batterie- Und Akkuhinweise
7. Batterie- und Akkuhinweise Obwohl der Umgang mit Batterien und Akkus im täglichen Leben heute eine Selbstverständlichkeit ist, bestehen zahlreiche Gefahren und Probleme. Speziell bei LiPo-/LiIon-Akkus mit ihrem hohen Energieinhalt (im Vergleich zu herkömmlichen NiCd- oder NiMH-Akkus) sind diverse Vorschriften unbedingt einzuhalten, da andernfalls Explosions- und Brandgefahr besteht. -
Seite 10: Startvorbereitungen
• Laden Sie nur intakte und unbeschädigte Akkus. Sollte die äußere Isolierung des Akkus beschädigt sein bzw. der Akku verformt bzw. aufgebläht sein, darf er auf keinen Fall aufgeladen werden. In diesem Fall besteht akute Brand und Explosionsgefahr! • Zum Laden legen Sie das Modell auf einen feuerfesten Untergrund (z.B. einem Teller). Halten Sie Ab- stand zu brennbaren Gegenständen (eventuell USB-Verlängerungskabel verwenden). -
Seite 11: Flugakku Laden
b) Flugakku laden Zur Stromversorgung des mitgelieferten USB-Ladegeräts kann ein geeignetes USB-Netzteil oder ein USB-Zigaret- tenanzünderadapter verwendet werden (jeweils nicht im Lieferumfang), die jeweils über einen Ausgangsstrom von mindestens 500 mA verfügen müssen. Alternativ kann auch der USB-Port eines Computers oder eines USB-Hubs mit eigenem Netzteil verwendet werden, der einen Strom von 500 mA pro Port liefern kann. -
Seite 12: Bedienelemente Des Senders
9. Bedienelemente des Senders Bild 3 1 Ein-/Ausschalter 2 LED zur Funktionskontrolle 3 Linker Steuerstick (Motordrehzahl und Gier) 4 Rechter Steuerstick (Roll und Nick) 5 Trimmung für Roll 6 Automatischer Start 7 Automatische Landung... -
Seite 13: Sicherheitseinrichtungen
10. Sicherheitseinrichtungen Der Quadrocopter „Q Pro“ ist mit einer Reihe von Sicherheitseinrichtungen in Sender und Modell versehen, die das Flugmodell vor Schäden bewahren bzw. mögliche Schäden auf ein Minimum reduzieren sollen. Die Schutzmechanismen werden per LED-Anzeige (Flugmodell) bzw. mit einem akustischen Warnsignal (Sender) kenntlich gemacht. -
Seite 14: Informationen Zum Ersten Start
11. Informationen zum ersten Start a) Schwebeflug Um die Erklärung der Steuerung einfacher und einheitlicher zu gestalten, werden hier die klassischen Begriffe verwendet. Diese kommen aus der Fliegersprache und sind weit verbreitet. Richtungsbezeichnungen sind dabei stets aus der Perspektive eines „virtuellen“ Piloten im Modell zu ver- stehen. -
Seite 15: Gier-Funktion
b) Gier-Funktion Als „Gier“ wird die Drehung des Quadrocopters um die Hochachse (senkrechte Achse) bezeichnet. Diese Bewegung tritt entweder ungewollt aufgrund des Drehmoments der Rotoren oder gewollt als Flugrichtungsänderung auf. Beim Quadrocopter wird diese Bewegung durch Drehzahländerung der einzelnen Rotoren zueinander bewirkt. Bewegen Sie den linken Steuerknüppel nach links, wird sich der Quadrocopter nach links drehen. -
Seite 16: Roll-Funktion
d) Roll-Funktion Als „Roll“ wird die Bewegung um die Längsachse bezeichnet, vergleichbar mit dem Seitwärtsrollen einer Kugel (oder dem Seitwärtsgehen einer Krabbe). Dadurch bewegt sich durch Anheben einer Seite der Quadrocopter unabhängig seiner Vorwärtsrichtung zur Seite. Bewegen Sie den rechten Steuerknüppel nach links, wird der Quadrocopter in der Gesamtheit nach links schweben. Bewegen Sie den Steuerknüppel nach rechts, wird der Quadrocopter nach rechts schweben. -
Seite 17: Der Erste Start
12. Der erste Start a) Starten Die Bedienung und der Betrieb von ferngesteuerten Flugmodellen muss erlernt werden! Wenn Sie noch nie ein solches Modell gesteuert haben, so starten Sie besonders vorsichtig und machen Sie sich erst mit den Reaktionen des Modells auf die Fernsteuerbefehle vertraut. Haben Sie Geduld! Orientieren Sie sich an den Hinweisen im Kapitel 11. - Seite 18 • Starten Sie die Rotoren, indem Sie beide Steuerhebel in die Stellung bringen, wie in Bild 10 gezeigt. Die Rotoren starten. Stellen Sie jetzt beide Steuerhebel zurück in die Neutralstellung. Wollen Sie die Rotoren wieder abstellen, so ziehen und halten Sie für ca.
-
Seite 19: Automatisches Starten Und Landen Per Knopfdruck
b) Automatisches Starten und Landen per Knopfdruck Achtung! Das automatische Starten des Modells benötigt einen barrierefreien Startplatz in alle Richtungen. Diese Funktion kann somit nur in großen Räumen/Hallen oder im Freien angewendet werden. Bei einem auto- matischen Startvorgang muss das Modell mit dem Sender gebunden sein; außerdem dürfen die Rotoren noch nicht gestartet sein. -
Seite 20: D) Trimmung
d) Trimmung Im Laufe des Flugbetriebs kann es vorkommen, dass der Quadrocopter nicht mehr auf der Stelle schwebt, sondern nach einer Richtung (z.B. nach links) abdriftet. In diesem Fall muss das Modell per Trimmung wieder in den Zustand gebracht werden, dass der Quadrocopter auf der Stelle schwebt. Betätigen Sie für die Driftrichtung die entsprechenden Trimmknöpfe: Quadrocopter driftet nach links = den rechten Trimmknopf für die Steuerfunktion Roll betätigen Quadrocopter driftet nach rechts = den linken Trimmknopf für die Steuerfunktion Roll betätigen... -
Seite 21: Flip-Funktion
e) Flip-Funktion Das Modell kann einen Flip (eine 360° Drehung) durchführen. Bringen Sie hierzu den Quadrocopter in ausreichen- dem Abstand zum Piloten und Hindernissen in einen stabilen Schwebeflug in mindestens 1,5 Meter Flughöhe. Drücken Sie jetzt den rechten Steuerhebel senkrecht nach unten (Steuerhebel wie eine Taste betätigen). Der Sender wird zur Kontrolle, dass Sie jetzt den Flip-Modus angewählt haben, in gleichbleibendem Rhythmus einen Kontrollton abgeben. -
Seite 22: Wartung, Pflege Und Reparatur
13. Wartung, Pflege und Reparatur a) Regelmäßige Reinigung Der Quadrocopter „Q Pro“ ist ein sehr einfach aufgebautes Fluggerät. Es gibt keine mechanischen Teile, die einer Schmierung oder sonstigen Wartung bedürfen. Dennoch sollten Sie den Quadrocopter nach jedem Flugbetrieb von eventuell vorhandenen Verschmutzungen (Wollfäden, Haare, Staub etc.) reinigen. Verwenden Sie zur Reinigung ein trockenes oder leicht feuchtes Tuch und vermeiden Sie den Kontakt mit Wasser an Elektronik, Akku und Motoren. -
Seite 23: Kalibrierung
c) Kalibrierung Der Quadrocopter „Q Pro“ wird ab Werk schon optimal kalibriert ausgeliefert. Nach härteren Landungen bzw. Ab- stürzen kann es vorkommen, dass der Quadrocopter nicht mehr wie gewohnt fliegt. In diesem Fall sollten Sie den Quadrocopter neu kalibrieren. Hierzu stellen Sie den startbereiten Quadrocopter auf eine ebene Fläche. Wählen Sie den Profimodus an, indem Sie den linken Steuerhebel so oft drücken, bis Sie drei Kontrolltöne hören. Steuern Sie zuerst den linken Steuerhebel in die Position rechts/unten. Halten Sie den Steuerhebel in dieser Position fest. -
Seite 24: Entsorgung
14. Entsorgung a) Produkt Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Entnehmen Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt vom Produkt. b) Batterien/Akkus Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien/Akkus ver- pflichtet; eine Entsorgung über den Hausmüll ist untersagt. -
Seite 25: Technische Daten
16. Technische Daten a) Sender Sendefrequenz ..........2,4 GHz Sendeleistung ...........2 mW (3 dBm) Sender-Reichweite ...........max. 20 - 25 m (Freifeld) Betriebsspannung ..........3 V/DC (2 Batterien vom Typ Micro/AAA) Abmessungen (B x L x H) .........50 x 96 x 60 mm Gewicht (ohne Batterien) ........ca. - Seite 28 Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. Copyright 2017 by Conrad Electronic SE.
