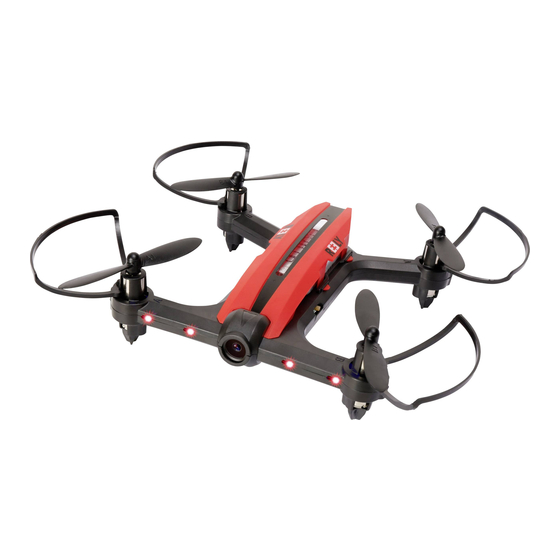

- Seite 1 Bedienungsanleitung Race Copter X-140 RTF Best.-Nr. 1561857 Seite 2 - 21 Operating Instructions Race Copter X-140 RTF Item No. 1561857 Page 22 - 41 Notice d’emploi Race Copter X-140 RTF N° de commande 1561857 Page 42 - 61 Gebruiksaanwijzing Race Copter X-140 RTF Bestelnr.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Einführung ................................4 Symbol-Erklärungen ............................4 Bestimmungsgemäße Verwendung ........................5 Produktbeschreibung ............................5 Packungsinhalt ..............................5 Bedienelemente ..............................6 Sicherheitsanweisungen ............................7 a) Allgemein ...............................7 b) Vor der Inbetriebnahme ..........................7 c) Während des Betriebs ...........................8 Hinweise zu Batterien und Akkus ........................9 a) Transmitter..............................9 b) Flugakku ..............................10 Flugvorbereitung .............................. - Seite 3 16. Technische Daten .............................20 a) Allgemeines ..............................20 b) Quadrocopter ...............................20 c) Transmitter..............................21 d) USB-Ladegerät ............................21...
-
Seite 4: Einführung
1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. -
Seite 5: Bestimmungsgemäße Verwendung
3. Bestimmungsgemäße Verwendung Bei diesem Produkt handelt es sich um ein elektrisch angetriebenes Hubschrauber-ähnliches Modell, das mithilfe der beiliegenden Fernsteueranlage drahtlos per Funk gesteuert wird. Der Quadrocopter ist ausschließlich für den privaten Einsatz im Modellbaubereich mit den damit verbundenen Betriebszeiten ausgelegt. Das Modell ist für den Einsatz in Innenräumen ausgelegt, kann jedoch bei Windstille auch im Außenbereich eingesetzt werden. -
Seite 6: Bedienelemente
6. Bedienelemente A Race Copter B Kamera C Fernbedienung D 4x Ersatzpropeller E Ersatzgehäuse F Flugakku G USB-Ladekabel H Schraubendreher Die ausgelieferte Fernsteuerung kann sich von der in diesen Anleitungen abgebildeten Version unterscheiden. Aus diesem Grund sind die Abbildungen in dieser Bedienungsanleitung zu der Fernsteuerung nicht bindend und nur symbolisch zu verstehen. -
Seite 7: Sicherheitsanweisungen
7. Sicherheitsanweisungen Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie. -
Seite 8: Während Des Betriebs
• Folgen Sie den in Kapitel 9 beschriebenen Schritten zur Flugvorbereitung des Quadrocopters, wenn Sie das Modell einschalten. Nur so kann eine Abstimmfunktion zwischen Sender und Empfänger (Bindung) stattfinden, damit Ihr Modell auf die Steuerbefehle Ihres Transmitters zuverlässig reagiert. • Überprüfen Sie die Funktionssicherheit Ihres Modells und der Fernsteueranlage. Achten Sie auf solche sichtbaren Schäden, wie Schäden an der Mechanik (z. -
Seite 9: Hinweise Zu Batterien Und Akkus
• Wir empfehlen, dass Sie in jedem Fall die Lichtsignale bei niedriger Spannung beachten, um Schäden am Modell durch Absturz aufgrund niedriger Spannung oder Tiefentladung des Akkus zu vermeiden. • Denken Sie daran, dass der Quadrocopter mit einem Abstand von mindestens 2 bis 3 Metern zum Betreiber oder zu anderen Personen, die sich gerade in der Nähe befinden, geflogen werden muss, um sicherzustellen, dass er niemand am Kopf, im Gesicht oder am Körper treffen kann. -
Seite 10: B) Flugakku
• Nehmen Sie keine Akkus auseinander, schließen Sie sie nicht kurz und werfen Sie sie nicht ins Feuer. Versuchen Sie niemals, nicht aufladbare Batterien aufzuladen. Es besteht Explosionsgefahr! • Mischen Sie auch niemals Batterien mit Akkus! b) Flugakku Achtung! Lassen Sie den Flugakku niemals am Quadrocopter angesteckt, wenn Sie ihn nicht benutzen (z.B. bei Transport oder Lagerung). -
Seite 11: Flugvorbereitung
9. Flugvorbereitung a) Laden des Flugakkus • Entfernen Sie vor dem Aufladen den Flugakku vom Quadrocopter. • Ein geeignetes USB-Netzteil oder ein USB- Zigarettenanzünder (beide nicht inbegriffen) können als Anschluss an eine Stromquelle für das beiliegende USB-Ladekabel (G) dienen. Der Ausgangsstrom muss mindestens 500 mA betragen. • Alternativ kann der USB-Port eines Computers Bild 1 oder ein USB-Mehrfachanschluss mit einem fest zugeordneten Netzteil, das einen Strom von 500 mA... -
Seite 12: Herunterladen Der App
• Öffnen Sie das Menü des WLAN-Netzwerks Ihres Smartphones. • Wählen Sie das WLAN-Netzwerk, dass Ihren Quadrocopter generiert hat, und stellen Sie sicher, dass er korrekt verbunden ist. • Sobald die Verbindung hergestellt wurde, öffnen Sie Ihre REELY FPV-App. • Wenn Sie nach erfolgreichem Verbindungsaufbau die PLAY-Schaltfläche der App berühren, sollten Sie das Live- Bild von der Kamera des Quadrocopters empfangen. -
Seite 13: Verbinden Des Transmitters Mit Dem Quadrocopter
d) Verbinden des Transmitters mit dem Quadrocopter Der Transmitter nutzt eine 2,4-GHz-Sendefrequenz und hat eine Übertragungsreichweite von ungefähr bis zu 35 Metern, je nach Umfeld und Umgebungsbedingungen. • Verbinden Sie den Akku Ihres Quadrocopters, nachdem Sie zunächst geprüft haben, ob er korrekt aufgeladen ist. •... -
Seite 14: Bedienelemente Für Den Flug
a) Bedienelemente für den Flug • Der linke Hebel (6) steuert den Aufstieg/Abstieg und Drehungen in beide Richtungen. • Der rechte Hebel (13) steuert die Vorwärts-/Rückwärtsbewegung und die Seitwärtsbewegung in beide Richtungen. Siehe Bild 3. Bild 3 b) Geschwindigkeitswähler • Der Quadrocopter besitzt drei Geschwindigkeitsstufen und einen schnellen/Stunt-Modus: •... -
Seite 15: Automatische Trimmung/Zurücksetzung
• Manuelle Trimm-C-Tasten (11): Diese Tasten korrigieren die unbeabsichtigte Vorwärts-/Rückwärtsbewegung des Quadrocopters. Drücken Sie die Trimm-C-Taste der entgegengesetzten Richtung zur unerwünschten Bewegungsrichtung, bis die Fluglage korrigiert ist. • Manuelle Trimm-D-Tasten (12): Diese Tasten korrigieren die unbeabsichtigte Seitwärtsbewegung des Quadrocopters. Drücken Sie die Trimm-D-Taste der entgegengesetzten Richtung zur unerwünschten Bewegungsrichtung, bis die Fluglage korrigiert ist. -
Seite 16: Return-Funktion
• Wie Sie sehen können, beginnen die Lichter am Quadrocopter schnell zu blinken, wenn beide Hebel in die Reset- Position (wie durch die Pfeilrichtung in Bild 5 angezeigt) gestellt werden. Dies bedeutet, dass der Reset-Vorgang durchgeführt wird. • Stellen Sie nach 10 Sekunden beide Hebel zurück in ihre Ausgangsposition. Die Lichter am Quadrocopter hören nun auf zu blinken. -
Seite 17: Stunt-Flug - Salto Und Rolle (360º)
f) Stunt-Flug - Salto und Rolle (360º) • Sobald Sie etwas Übung in der Flugsteuerung des Quadrocopters haben, können Sie neue Kunststücke lernen und beginnen, fantastische Saltos und Rollen zu auszuführen. • Sie können bei beliebiger Geschwindigkeit den rechten Steuerhebel drücken und dann in eine der vier Richtungen bewegen, um in diese Richtung einen Salto auszuführen. -
Seite 18: Kamera-Betrieb
12. Kamera-Betrieb a) Schalter „EIN/AUS“ • Der Quadrocopter besitzt einen speziellen Schalter zum Ein- und Ausschalten der Kamera. Die Abbildung zeigt die Position des Schalters. • Mit dieser Funktion können Sie die Kamera deaktivieren, EIN/AUS-Schalter der wenn Sie nicht möchten, dass diese Fotos macht oder Videos Kamera aufnimmt, um die Flugzeit Ihres Quadrocopters zu verlängern. -
Seite 19: Wartung Und Pflege
13. Wartung und Pflege • Reinigen Sie den Quadrocopter nur mit einem sauberen, weichen Tuch. • Tauchen Sie den Quadrocopter nicht in Wasser, sonst werden die elektrischen Komponenten beschädigt. • Untersuchen Sie regelmäßig solche Quadrocopter-Komponenten wie die Rotorblätter, das Chassis, die Motoren usw. -
Seite 20: Konformitätserklärung (Doc)
15. Konformitätserklärung (DOC) Hiermit erklärt Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass dieses Produkt der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.conrad.com/downloads Wählen Sie eine Sprache durch Anklicken eines Flaggensymbols aus und geben Sie die Bestellnummer des Produkts in das Suchfeld ein. - Seite 21 Steuerung ..........Nick, Rollen, Gieren, Motor Gewicht ..........37 g (ohne Akku) c) Transmitter Betriebsspannung .........4 x 1,5 V Batterien, Typ AAA Gewicht ..........160 g (ohne Batterien) Akku Eingangsspannung .......5 V/DC (via USB) Akku und Spannung ......LiPo 3,7 V Kapazität ..........450 mAh Ladezeit ..........ca.
- Seite 84 Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. Copyright 2017 by Conrad Electronic SE.
