Reflektor wählen und montieren
Reflektorgröße
Anforderungen
8015272/1GI6/2022-08-23 • © SICK AG • Irrtümer und Änderungen vorbehalten
Betriebsanleitung Entfernungs-Messgerät DL100 – PROFINET IO
HINWEIS!
→ Für geeignete Reflektoren und geeignete Reflexionsfo-
lie siehe Seite 108, Kapitel 14.12.
• Die Reflektorgröße ist so zu wählen, dass der Lichtfleck auch bei Vibra-
tionen noch auf den Reflektor trifft.
• Wird der Reflektor an ein Fahrzeug montiert, ist typischerweise ein klei-
nerer Reflektor ausreichend.
• Hochglänzende Oberflächen in der Nähe des Reflektors können Strahl-
umlenkungen oder Streulicht verursachen und damit zu Fehlmessungen
führen. Hochglänzende Oberflächen können z.B. Regalprofile, Paletten
mit Stretchfolie und Fahrschienen sein.
• Wird das Entfernungs-Messgerät in der Fahrachse des Regalbediengerä-
tes montiert, den Reflektor in Deckenrichtung, weg von der Fahrschiene,
neigen (ca. 1°bis 3°). → Siehe folgende Abbildung.
• Wird das Entfernungs-Messgerät in der Hubachse des Regalbediengerä-
tes montiert, den Reflektor weg vom Mast neigen (ca. 1°bis 3°).
→ Siehe folgende Abbildung.
4
1
2

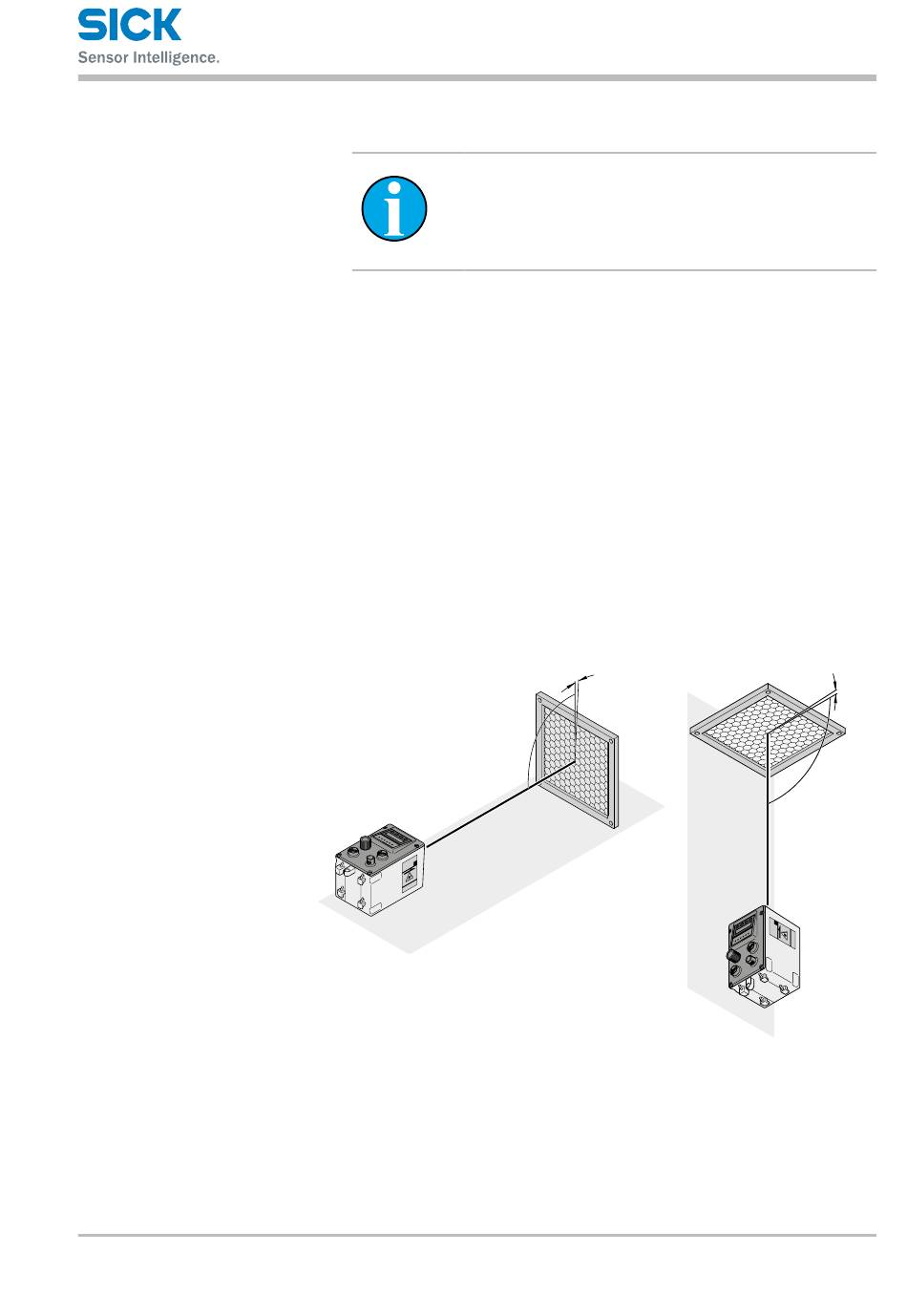

Abb. 8: Reflektor bei hochglänzenden Oberflächen montieren
links: in Fahrachse montiert, rechts in Hubachse montiert
1
Entfernungs-Messgerät
2
Hochglänzende Oberfläche
3
Reflektor
4
Neigung von ca. 1° bis 3°
ca. 1° ... 3°
3
3
2
1
Montage
4
ca. 1° ... 3°
2
