14.1
Abmessungen
8015272/1GI6/2022-08-23 • © SICK AG • Irrtümer und Änderungen vorbehalten
Betriebsanleitung Entfernungs-Messgerät DL100 – PROFINET IO
3
1
2
20
34,7
69,4

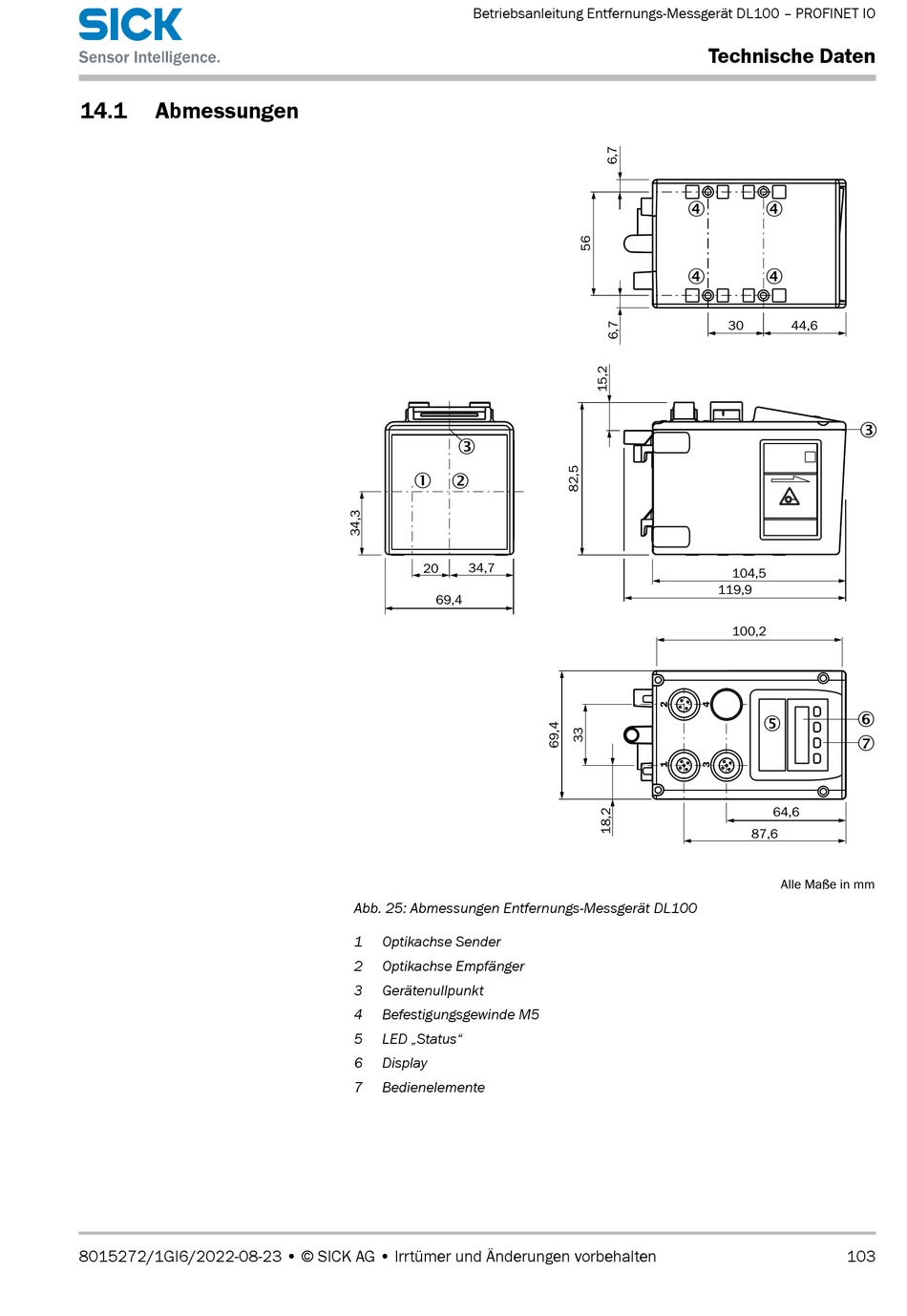

Abb. 25: Abmessungen Entfernungs-Messgerät DL100
1
Optikachse Sender
2
Optikachse Empfänger
3
Gerätenullpunkt
4
Befestigungsgewinde M5
5
LED „Status"
6
Display
7
Bedienelemente
Technische Daten
4
4
4
4
30
44,6
104,5
119,9
100,2
6
5
7
64,6
87,6
Alle Maße in mm
103
3
