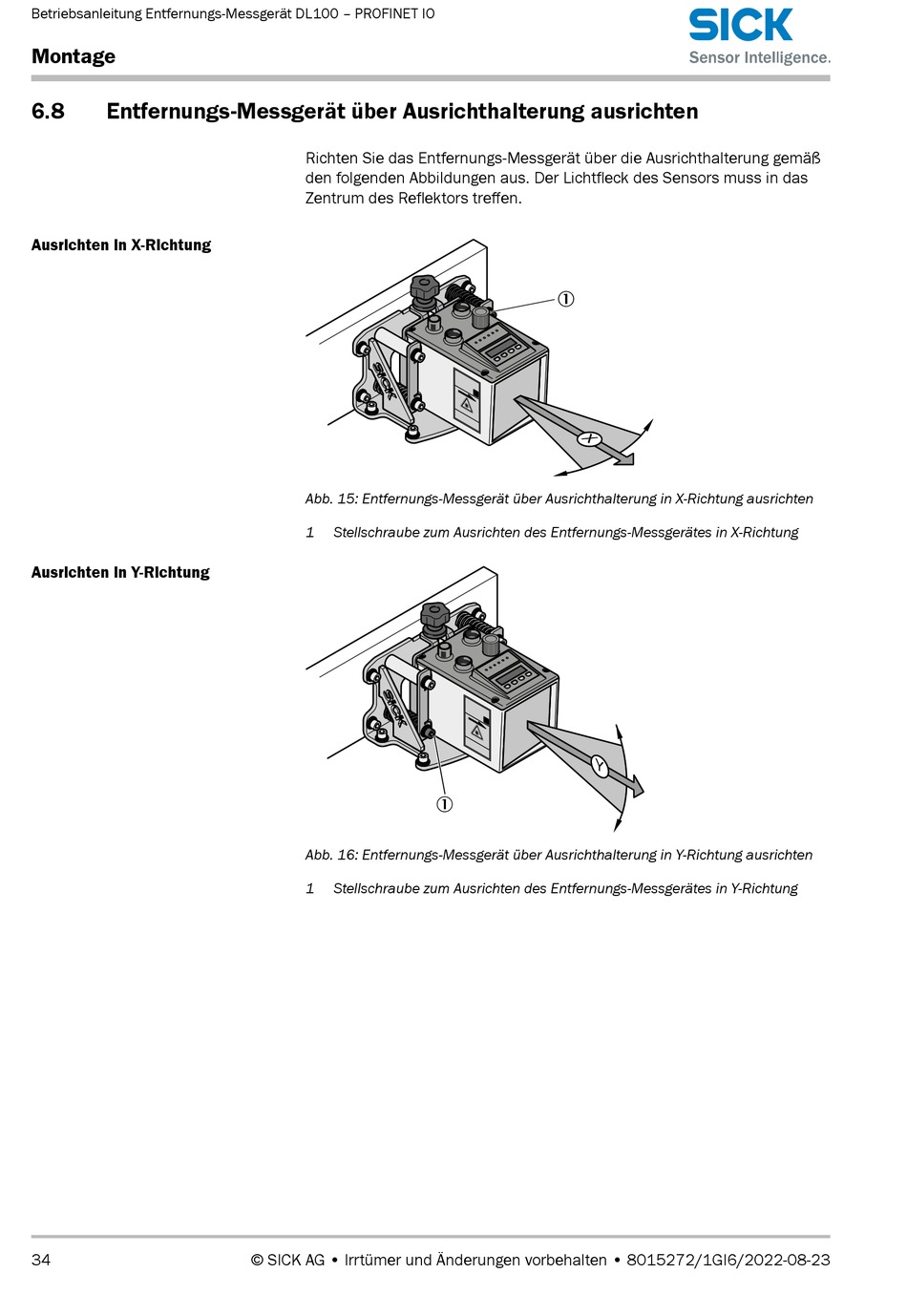

Betriebsanleitung Entfernungs-Messgerät DL100 – PROFINET IO
Montage
6.8
Entfernungs-Messgerät über Ausrichthalterung ausrichten
Ausrichten in X-Richtung
Ausrichten in Y-Richtung
34
Richten Sie das Entfernungs-Messgerät über die Ausrichthalterung gemäß
den folgenden Abbildungen aus. Der Lichtfleck des Sensors muss in das
Zentrum des Reflektors treffen.
Abb. 15: Entfernungs-Messgerät über Ausrichthalterung in X-Richtung ausrichten
1
Stellschraube zum Ausrichten des Entfernungs-Messgerätes in X-Richtung
Abb. 16: Entfernungs-Messgerät über Ausrichthalterung in Y-Richtung ausrichten
1
Stellschraube zum Ausrichten des Entfernungs-Messgerätes in Y-Richtung
© SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/1GI6/2022-08-23
1
Y
1
