Betriebsanleitung Entfernungs-Messgerät DL100 – PROFINET IO
Beachten Sie für die Verdrahtung folgende Hinweise:
• Ein einwandfreies und vollständiges Schirmkonzept ist für die störungs-
freie Funktion erforderlich.
• Der Kabelschirm muss beidseitig im Schaltschrank und am Messgerät
aufgelegt werden. Der Kabelschirm der vorkonfektionierten Kabel ist mit
der Rändelmutter und damit mit dem Messgerätgehäuse verbunden.
• Den Kabelschirm im Schaltschrank großflächig mit der Betriebserde
verbinden.
• Potenzialausgleichsströme über den Kabelschirm sind durch geeignete
Maßnahmen zu vermeiden.
• Leitung nicht parallel zu anderen Leitungen verlegen, insbesondere
nicht zu Geräten mit einer hohen Störaussendung wie z.B. Frequenzum-
richter.

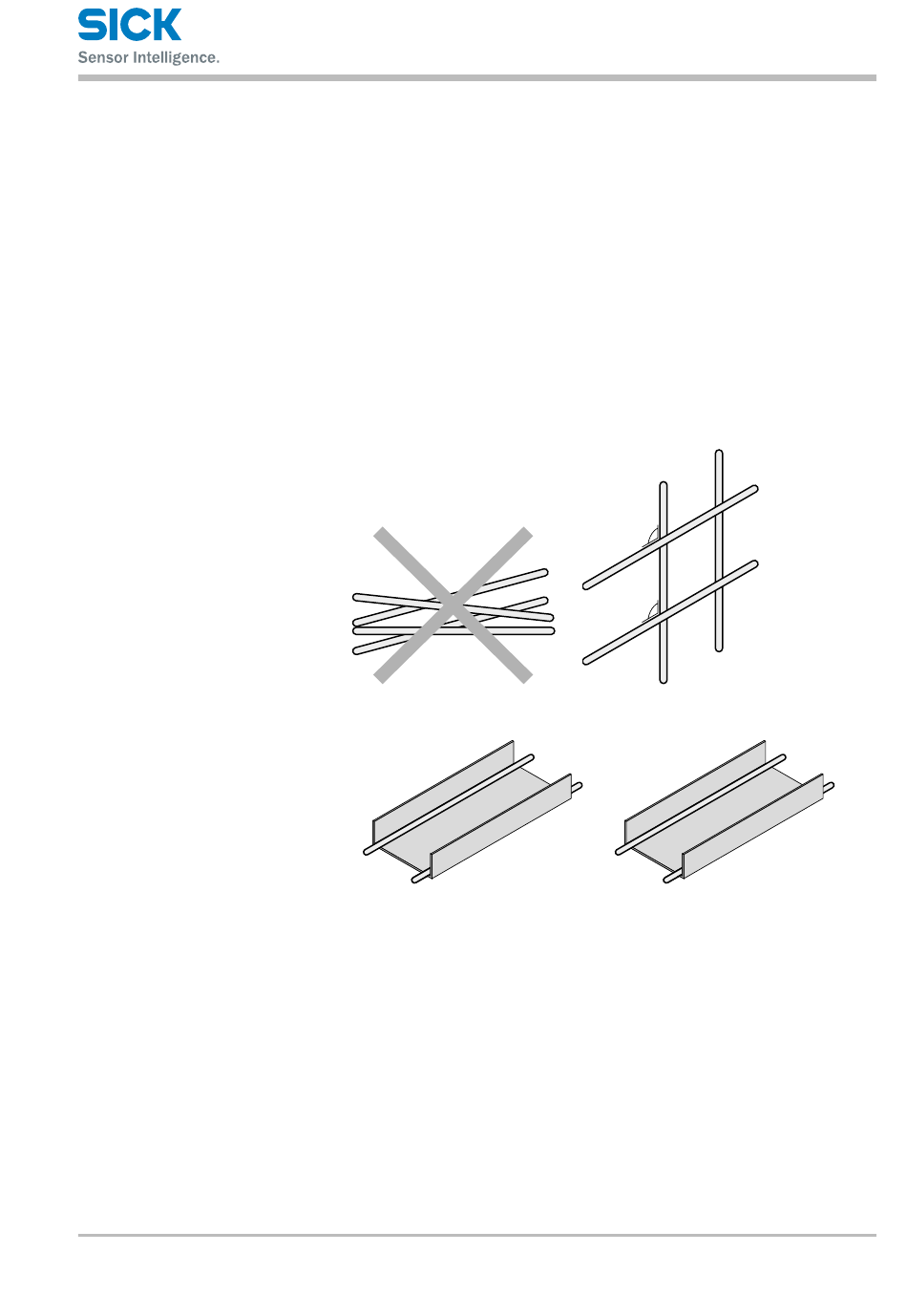

Abb. 17: Leitungen rechtwinklig kreuzen
1
2
Abb. 18: Ideale Verlegung –
Leitungen in verschiedenen Kabelkanälen verlegen
Elektrischer Anschluss
1
2
9 0
