Elektrischer Anschluss
38
1
2 3
4

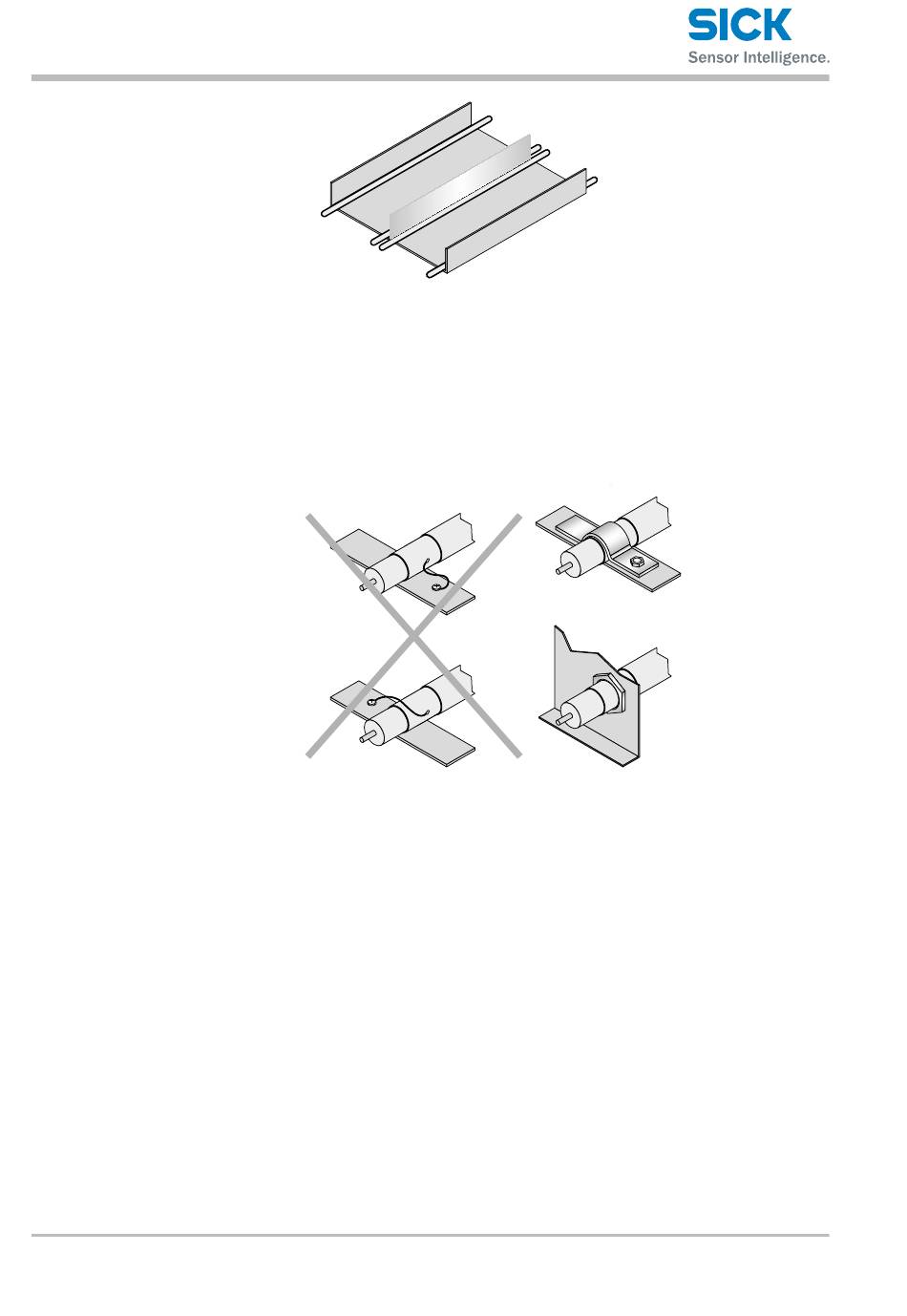

Abb. 19: Alternative Verlegung – Leitungen durch metallische Trennung trennen
1
Sehr störempfindliche Leitungen wie analoge Messleitungen
2
Störempfindliche Leitungen wie Sensorkabel, Kommunikationssignale,
Bussignale
3
Störquellen-Leitungen wie Steuerkabel für induktive Lasten und Motorbremsen
4
Stark störende Leitungen wie Ausgangskabel von Frequenzumrichtern, Versor-
gung von Schweißanlangen, Leistungskabel
Abb. 20: Schirm kurz und großflächig anbinden – beide Seiten erden
