4-Gruppen-BM-Modul

7.6 4-Gruppen-BM-Modul
Mikromodul zum Anschluß von vier Brandmeldergruppen oder technischen Alarmgruppen (TAL) in
Grenzwert- oder Diagnosemeldetechnik (EDM).
V d S
Auf einer Gruppe sind max. 32 automatische oder 10 nichtautomatische Brandmelder zu
betreiben. Alle Melder einer Meldergruppe müssen die gleiche Betriebsart aufweisen. Automatische
und nichtautomatische Brandmelder sind in jeweils eigenen Meldergruppen zusammenzufassen.
Ein Mischbetrieb ist gemäß den VdS-Richtlinien nicht zulässig !
Gruppenkarte
LED 1
A
4-Gruppen-BM-Modul
Grundkarte

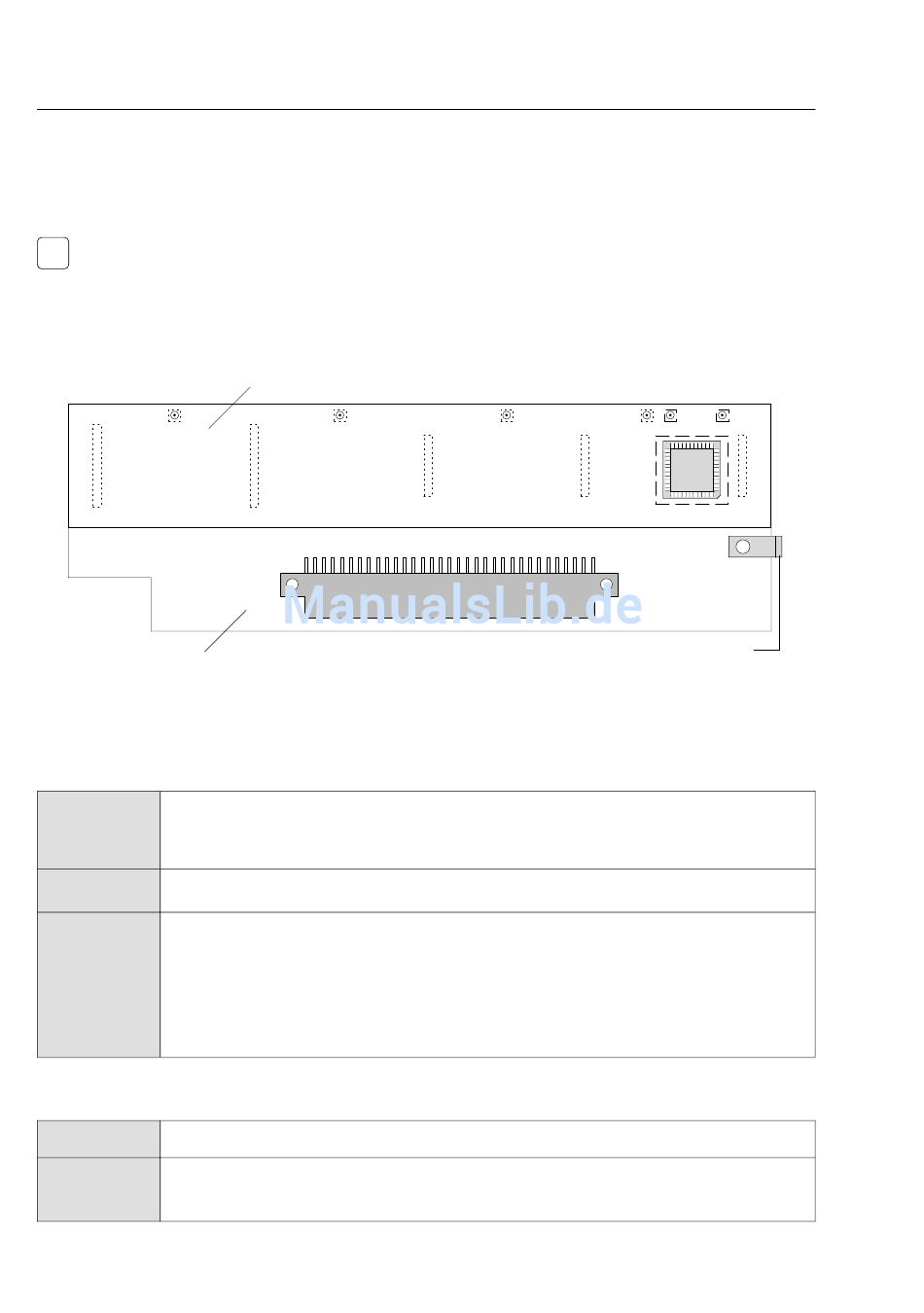

Abb. 24: 4-Gruppen-BM-Modul
Grundkarte
64-polige Steckleiste zur I/O-Karte essertronic
X1
64-polige Steckerleiste zum Steckplatz der Mikromodul- oder Basiskarte essertronic
LED5 gelb LED aus
(SMD) LED an
LED an bzw. aus
LED blinkt
LED6 rot
(Pausenzeit 50ms) ⇒ Notbetrieb oder interne 12V/24V Versorgung ausgefallen
(SMD)
LED blinkt langsam ⇒ Normalbetrieb
LED blinkt schnell
Gruppenkarte
A Steckverbinder zur Grundkarte
LED1 bis LED der Meldergruppe 1 bis 4
LED4 LED aus
(SMD) LED an
Seite 4 - 24 essertronic
LED 2
A
⇒ Normalzustand
⇒ Modul defekt
⇒ Modulstörung
⇒ Adressierung läuft
⇒ Normalzustand
⇒ Strombegrenzung der Meldergruppe ist aktiv
®
8007/8008
LED 3 LED 4
A A
®
8008
LED 5 LED 6
A
X 1
Montagewinkel
®
8007
