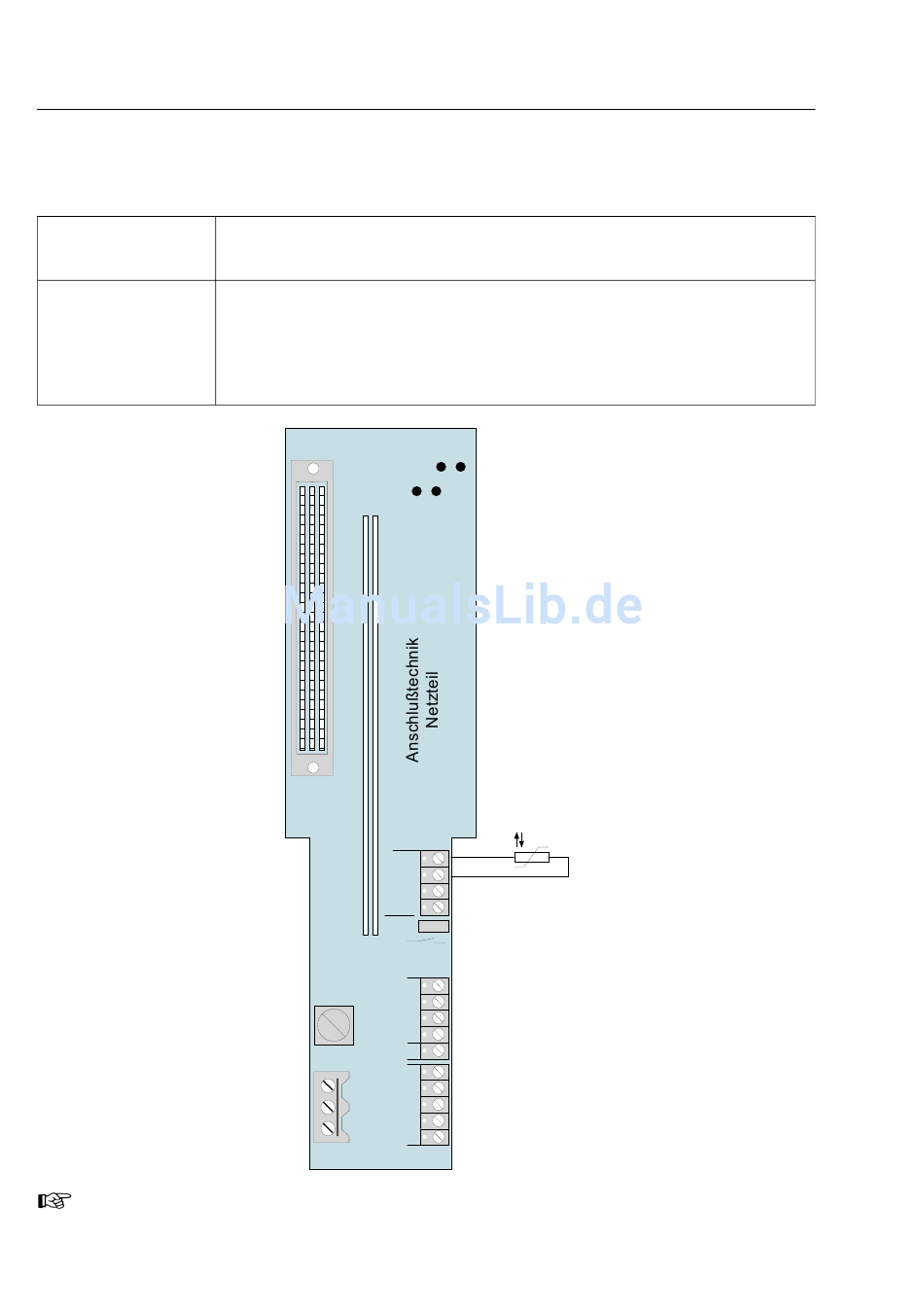

Netzteil-Anschlußtechnik
Netzteil-Anschlußtechnik
Für jede Netzteilvariante ist die zugehörige Anschlusstechnik einzusetzen.
Netzteil-Nr. 764029
Netzteil-Nr. 784026
Anschlußfolge der Spannungsversorgung (siehe oben ) beachten!
Seite 3 - 24 essertronic
erforderliche Anschlusstechnik 771671/C
Zur Inbetriebnahme der Zentrale zuerst die Akku- dann Netzspannung
anlegen.
erforderliche Anschlusstechnik 771669
Zuerst Netzspannung anschließen ! Dieses Netzteil startet nur mit
Netzspannung. Wird die Netzspannung eingeschaltet, dauert es 2 - 3s bis
die grüne Betriebs-LED leuchtet, nach weiteren 5s startet die Zentrale. Die
Akkus müssen nach der Netzspannung an die Zentrale angeschlossen
werden.
A k k u 1
X 1 / X 2 / X 3
A k k u 2
X 8 X 9
N T C
S t .
N T e x t
G N D
D K
X 1 0
F 1
N e t z
1 , 6 A / T
+ U B e x t
1 2 V
+ 2 4 V
X 4
L 1
N G N D
P E
N e t z
®
8008
- +
- +
X 5
J
+
-
X 6
+ 24 V Anschluss wird nur in Verbindung
mit dem Netzteil 784026 unterstützt.
X 7
