Produkthandbuch DC-String | 12.2016 | 1.0 | de

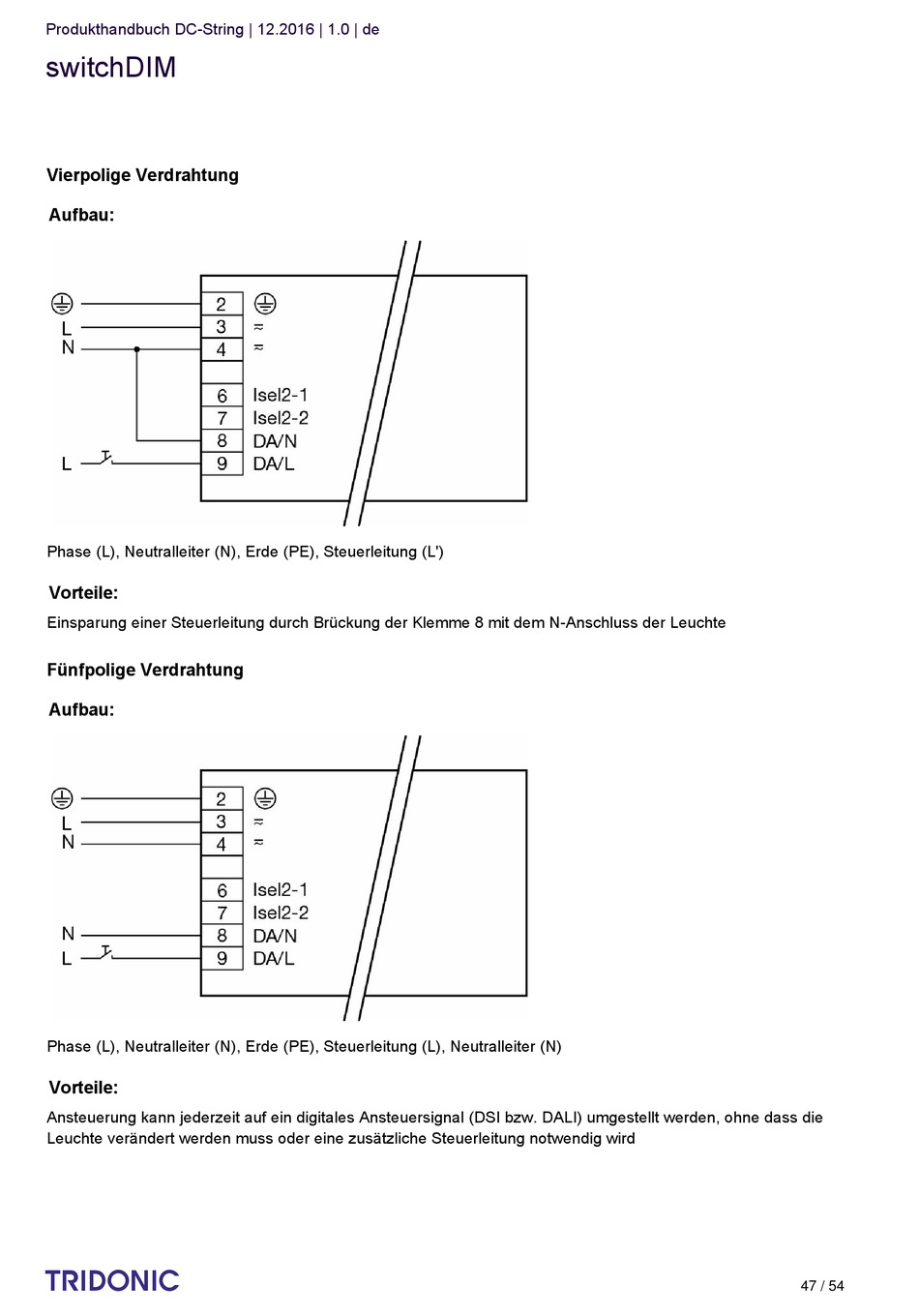

switchDIM
Vierpolige Verdrahtung
Aufbau:
Phase (L), Neutralleiter (N), Erde (PE), Steuerleitung (L')
Vorteile:
Einsparung einer Steuerleitung durch Brückung der Klemme 8 mit dem N-Anschluss der Leuchte
Fünfpolige Verdrahtung
Aufbau:
Phase (L), Neutralleiter (N), Erde (PE), Steuerleitung (L), Neutralleiter (N)
Vorteile:
Ansteuerung kann jederzeit auf ein digitales Ansteuersignal (DSI bzw. DALI) umgestellt werden, ohne dass die
Leuchte verändert werden muss oder eine zusätzliche Steuerleitung notwendig wird
c
47 / 54
