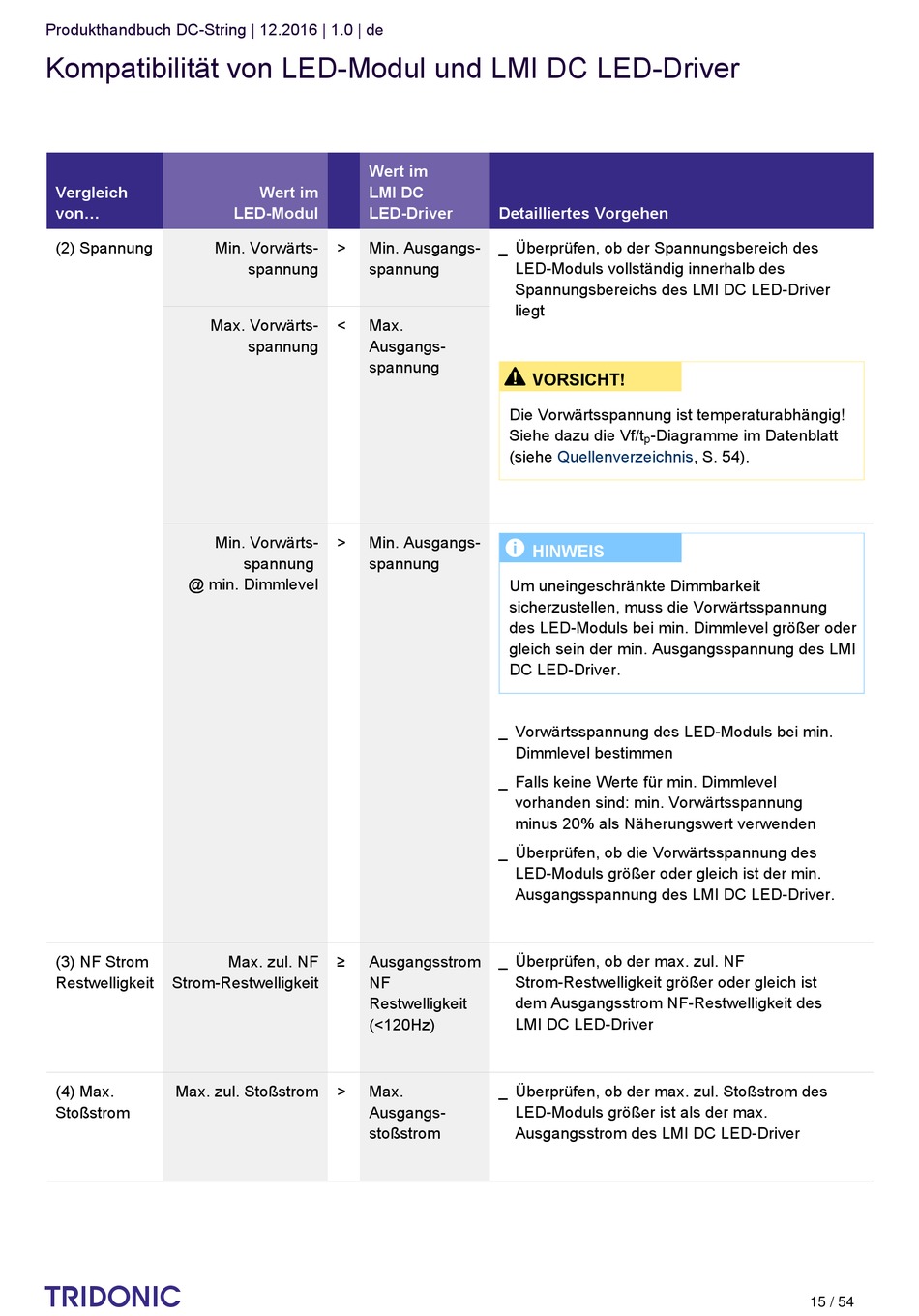

Tridonic DC-String Produkthandbuch Seite 15

Produkthandbuch DC-String | 12.2016 | 1.0 | de
Kompatibilität von LED-Modul und LMI DC LED-Driver
Vergleich
von...
(2) Spannung Min. Vorwärts-
Max. Vorwärts-
Min. Vorwärts-
@ min. Dimmlevel
(3) NF Strom
Restwelligkeit Strom-Restwelligkeit
(4) Max. Max. zul. Stoßstrom
Stoßstrom
...
c
Wert im
Wert im LMI DC
LED-Modul LED-Driver
> Min. Ausgangs-
spannung spannung
< Max.
spannung Ausgangs-
spannung
> Min. Ausgangs-
spannung spannung
Max. zul. NF ≥ Ausgangsstrom
NF
Restwelligkeit
(<120Hz)
> Max.
Ausgangs-
stoßstrom
Detailliertes Vorgehen
_ Überprüfen, ob der Spannungsbereich des
LED-Moduls vollständig innerhalb des
Spannungsbereichs des LMI DC LED-Driver
liegt
½
VORSICHT!
Die Vorwärtsspannung ist temperaturabhängig!
Siehe dazu die Vf/t -Diagramme im Datenblatt
p
(siehe Quellenverzeichnis, S. 54
I
HINWEIS
Um uneingeschränkte Dimmbarkeit
sicherzustellen, muss die Vorwärtsspannung
des LED-Moduls bei min. Dimmlevel größer oder
gleich sein der min. Ausgangsspannung des LMI
DC LED-Driver.
_ Vorwärtsspannung des LED-Moduls bei min.
Dimmlevel bestimmen
_ Falls keine Werte für min. Dimmlevel
vorhanden sind: min. Vorwärtsspannung
minus 20% als Näherungswert verwenden
_ Überprüfen, ob die Vorwärtsspannung des
LED-Moduls größer oder gleich ist der min.
Ausgangsspannung des LMI DC LED-Driver.
_ Überprüfen, ob der max. zul. NF
Strom-Restwelligkeit größer oder gleich ist
dem Ausgangsstrom NF-Restwelligkeit des
LMI DC LED-Driver
_ Überprüfen, ob der max. zul. Stoßstrom des
LED-Moduls größer ist als der max.
Ausgangsstrom des LMI DC LED-Driver
).
15 / 54
