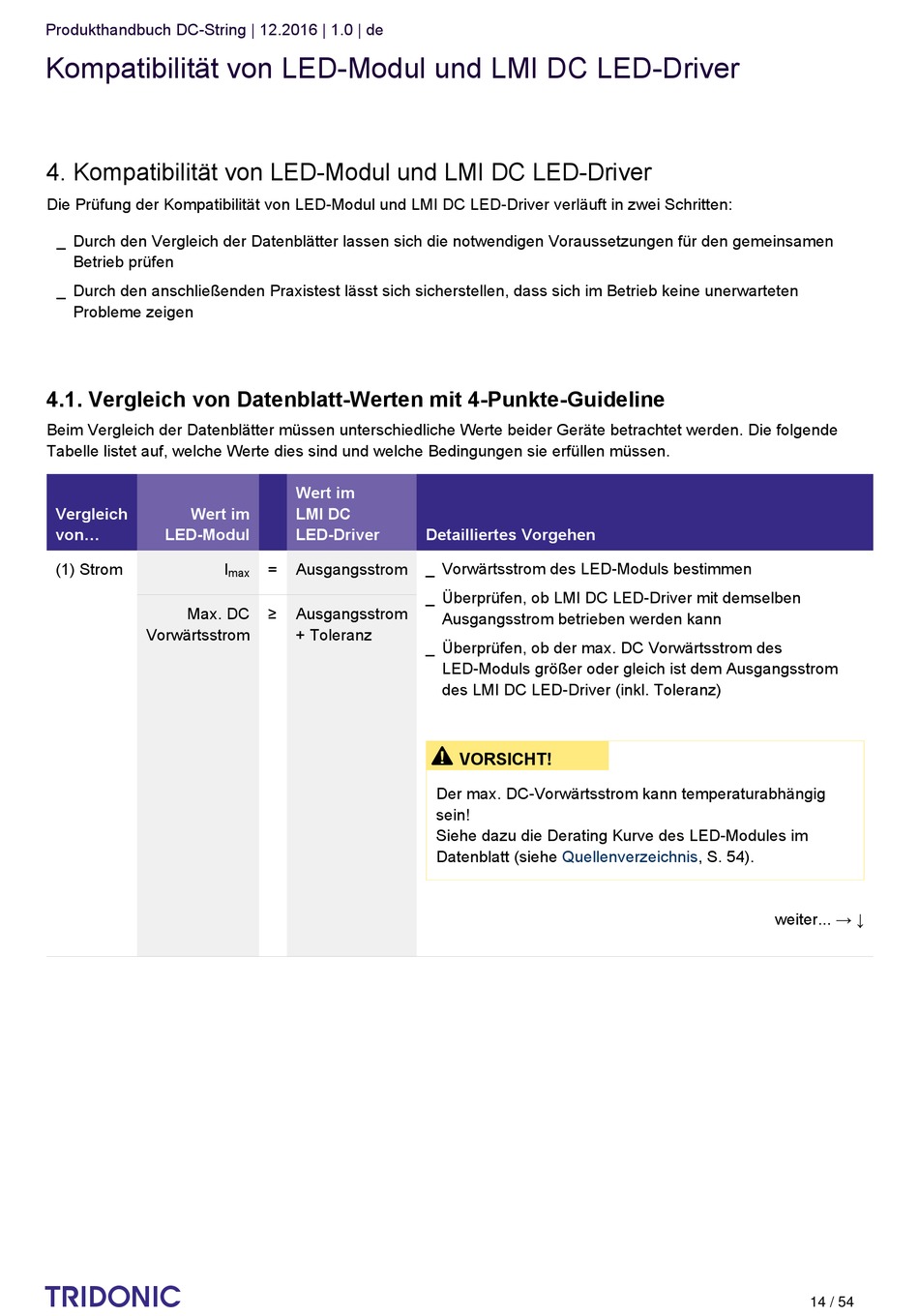

Kompatibilität von LED-Modul und LMI DC LED-Driver
4. Kompatibilität von LED-Modul und LMI DC LED-Driver
Die Prüfung der Kompatibilität von LED-Modul und LMI DC LED-Driver verläuft in zwei Schritten:
_ Durch den Vergleich der Datenblätter lassen sich die notwendigen Voraussetzungen für den gemeinsamen
Betrieb prüfen
_ Durch den anschließenden Praxistest lässt sich sicherstellen, dass sich im Betrieb keine unerwarteten
Probleme zeigen

4.1. Vergleich von Datenblatt-Werten mit 4-Punkte-Guideline

Beim Vergleich der Datenblätter müssen unterschiedliche Werte beider Geräte betrachtet werden. Die folgende
Tabelle listet auf, welche Werte dies sind und welche Bedingungen sie erfüllen müssen.
Vergleich Wert im
von... LED-Modul
(1) Strom
Max. DC
Vorwärtsstrom
...
c
Wert im
LMI DC
LED-Driver
I = Ausgangsstrom
max
≥ Ausgangsstrom
+ Toleranz
Detailliertes Vorgehen
_ Vorwärtsstrom des LED-Moduls bestimmen
_ Überprüfen, ob LMI DC LED-Driver mit demselben
Ausgangsstrom betrieben werden kann
_ Überprüfen, ob der max. DC Vorwärtsstrom des
LED-Moduls größer oder gleich ist dem Ausgangsstrom
des LMI DC LED-Driver (inkl. Toleranz)
½
VORSICHT!
Der max. DC-Vorwärtsstrom kann temperaturabhängig
sein!
Siehe dazu die Derating Kurve des LED-Modules im
Datenblatt (siehe Quellenverzeichnis, S. 54 ).
weiter... → ↓
