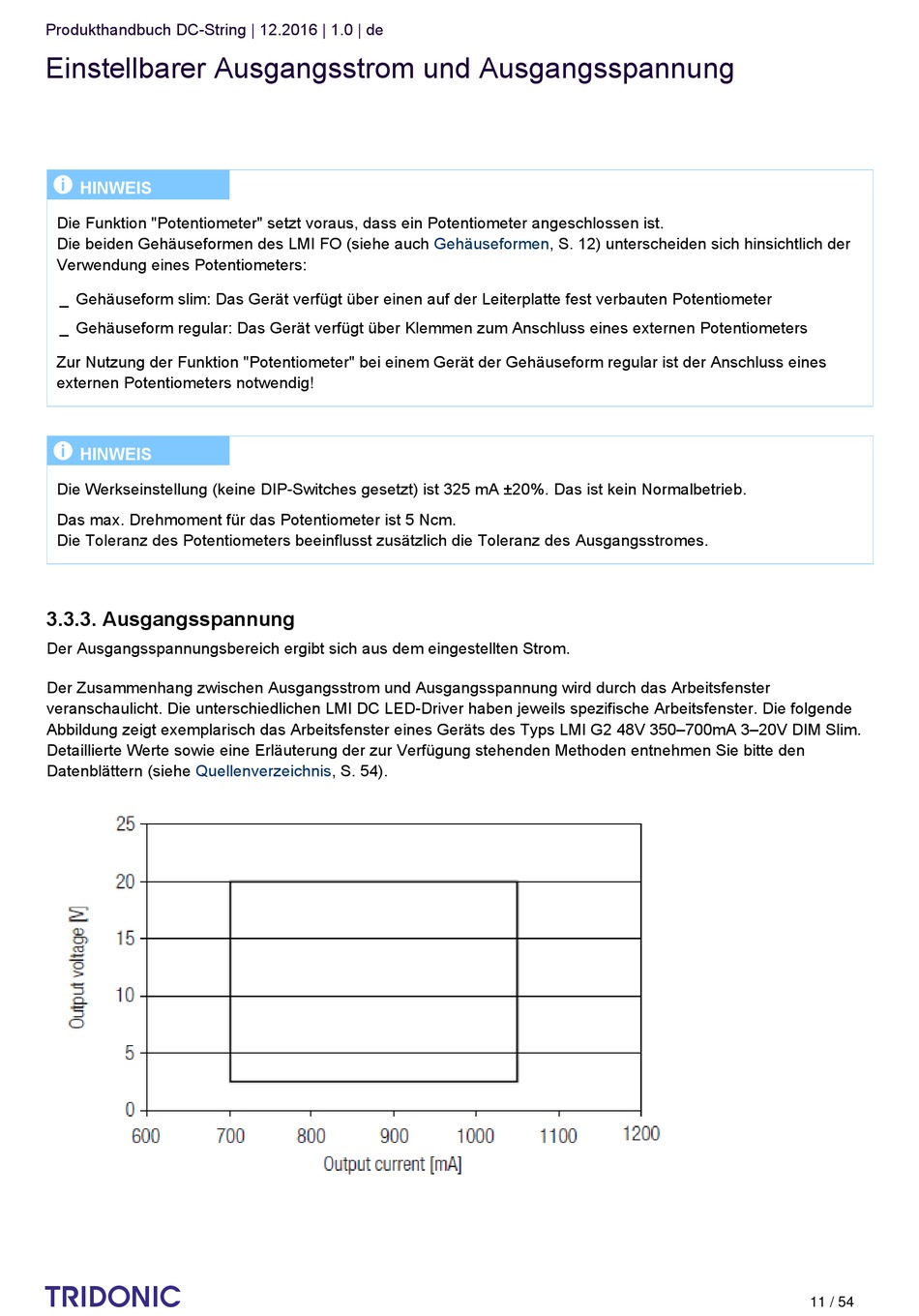

Produkthandbuch DC-String | 12.2016 | 1.0 | de
Einstellbarer Ausgangsstrom und Ausgangsspannung
I
HINWEIS
Die Funktion "Potentiometer" setzt voraus, dass ein Potentiometer angeschlossen ist.
Die beiden Gehäuseformen des LMI FO (siehe auch
Verwendung eines Potentiometers:
_
Gehäuseform slim: Das Gerät verfügt über einen auf der Leiterplatte fest verbauten Potentiometer
_
Gehäuseform regular: Das Gerät verfügt über Klemmen zum Anschluss eines externen Potentiometers
Zur Nutzung der Funktion "Potentiometer" bei einem Gerät der Gehäuseform regular ist der Anschluss eines
externen Potentiometers notwendig!
I
HINWEIS
Die Werkseinstellung (keine DIP-Switches gesetzt) ist 325 mA ±20%. Das ist kein Normalbetrieb.
Das m
ax. Drehmoment für das Potentiometer
Die Toleranz des Potentiometers beeinflusst zusätzlich die Toleranz des Ausgangsstromes.
3.3.3. Ausgangsspannung
Der Ausgangsspannungsbereich ergibt sich aus dem eingestellten Strom.
Der Zusammenhang zwischen Ausgangsstrom und Ausgangsspannung wird durch das Arbeitsfenster
veranschaulicht. Die unterschiedlichen LMI DC LED-Driver haben jeweils spezifische Arbeitsfenster. Die folgende
Abbildung zeigt exemplarisch das Arbeitsfenster eines Geräts des Typs LMI G2 48V 350–700mA 3–20V DIM Slim.
Detaillierte Werte sowie eine Erläuterung der zur Verfügung stehenden Methoden entnehmen Sie bitte den
Datenblättern (siehe
Quellenverzeichnis, S. 54
...
c
Gehäuseformen, S. 12
ist 5 Ncm.
).
) unterscheiden sich hinsichtlich der
11 / 54
