Produkthandbuch DC-String | 12.2016 | 1.0 | de
corridorFUNCTION V2

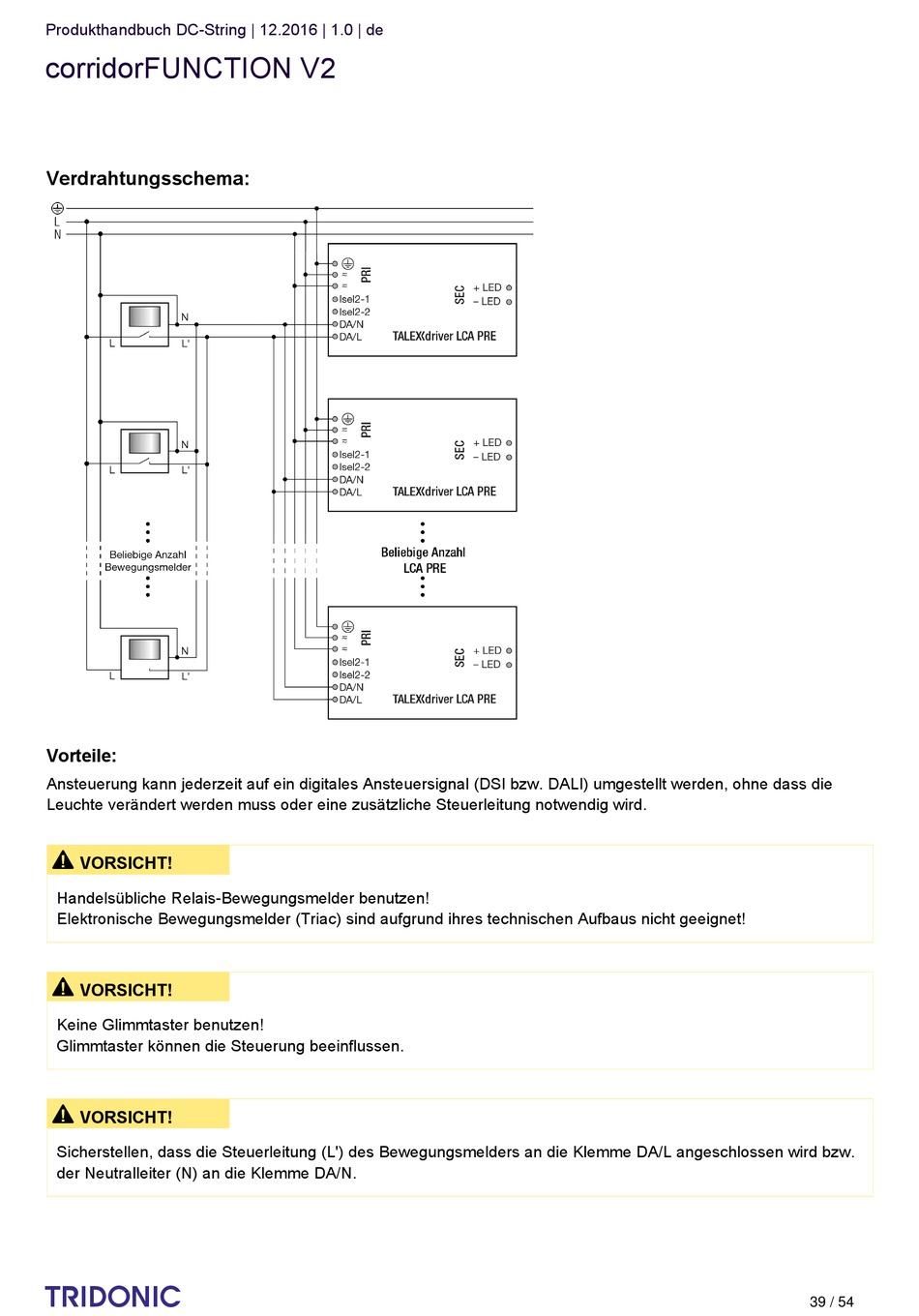

Verdrahtungsschema:
Vorteile:
Ansteuerung kann jederzeit auf ein digitales Ansteuersignal (DSI bzw. DALI) umgestellt werden, ohne dass die
Leuchte verändert werden muss oder eine zusätzliche Steuerleitung notwendig wird.
½
VORSICHT!
Handelsübliche Relais-Bewegungsmelder benutzen!
Elektronische Bewegungsmelder (Triac) sind aufgrund ihres technischen Aufbaus nicht geeignet!
½
VORSICHT!
Keine Glimmtaster benutzen!
Glimmtaster können die Steuerung beeinflussen.
½
VORSICHT!
Sicherstellen, dass die Steuerleitung (L') des Bewegungsmelders an die Klemme DA/L angeschlossen wird bzw.
der Neutralleiter (N) an die Klemme DA/N.
c
39 / 54
