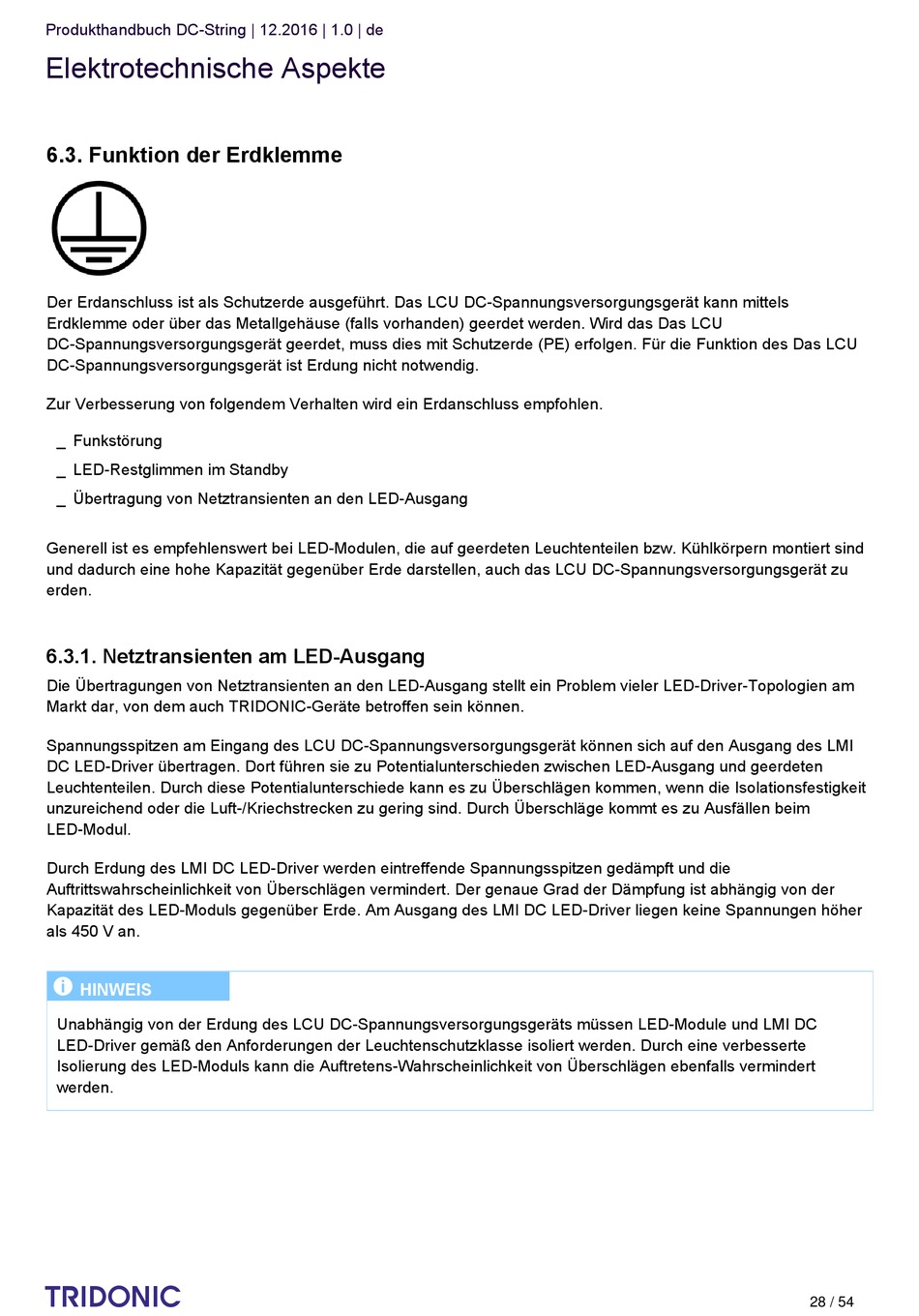

Produkthandbuch DC-String | 12.2016 | 1.0 | de
Elektrotechnische Aspekte

6.3. Funktion der Erdklemme

Der Erdanschluss ist als Schutzerde ausgeführt. Das LCU DC-Spannungsversorgungsgerät kann mittels
Erdklemme oder über das Metallgehäuse (falls vorhanden) geerdet werden. Wird das Das LCU
DC-Spannungsversorgungsgerät geerdet, muss dies mit Schutzerde (PE) erfolgen. Für die Funktion des Das LCU
DC-Spannungsversorgungsgerät ist Erdung nicht notwendig.
Zur Verbesserung von folgendem Verhalten wird ein Erdanschluss empfohlen.
_ Funkstörung
_ LED-Restglimmen im Standby
_ Übertragung von Netztransienten an den LED-Ausgang
Generell ist es empfehlenswert bei LED-Modulen, die auf geerdeten Leuchtenteilen bzw. Kühlkörpern montiert sind
und dadurch eine hohe Kapazität gegenüber Erde darstellen, auch das LCU DC-Spannungsversorgungsgerät zu
erden.

6.3.1. Netztransienten am LED-Ausgang

Die Übertragungen von Netztransienten an den LED-Ausgang stellt ein Problem vieler LED-Driver-Topologien am
Markt dar, von dem auch TRIDONIC-Geräte betroffen sein können.
Spannungsspitzen am Eingang des LCU DC-Spannungsversorgungsgerät können sich auf den Ausgang des LMI
DC LED-Driver übertragen. Dort führen sie zu Potentialunterschieden zwischen LED-Ausgang und geerdeten
Leuchtenteilen. Durch diese Potentialunterschiede kann es zu Überschlägen kommen, wenn die Isolationsfestigkeit
unzureichend oder die Luft-/Kriechstrecken zu gering sind. Durch Überschläge kommt es zu Ausfällen beim
LED-Modul.
Durch Erdung des LMI DC LED-Driver werden eintreffende Spannungsspitzen gedämpft und die
Auftrittswahrscheinlichkeit von Überschlägen vermindert. Der genaue Grad der Dämpfung ist abhängig von der
Kapazität des LED-Moduls gegenüber Erde. Am Ausgang des LMI DC LED-Driver liegen keine Spannungen höher
als 450 V an.
I
HINWEIS
Unabhängig von der Erdung des LCU DC-Spannungsversorgungsgeräts müssen LED-Module und LMI DC
LED-Driver gemäß den Anforderungen der Leuchtenschutzklasse isoliert werden. Durch eine verbesserte
Isolierung des LED-Moduls kann die Auftretens-Wahrscheinlichkeit von Überschlägen ebenfalls vermindert
werden.
...
c
