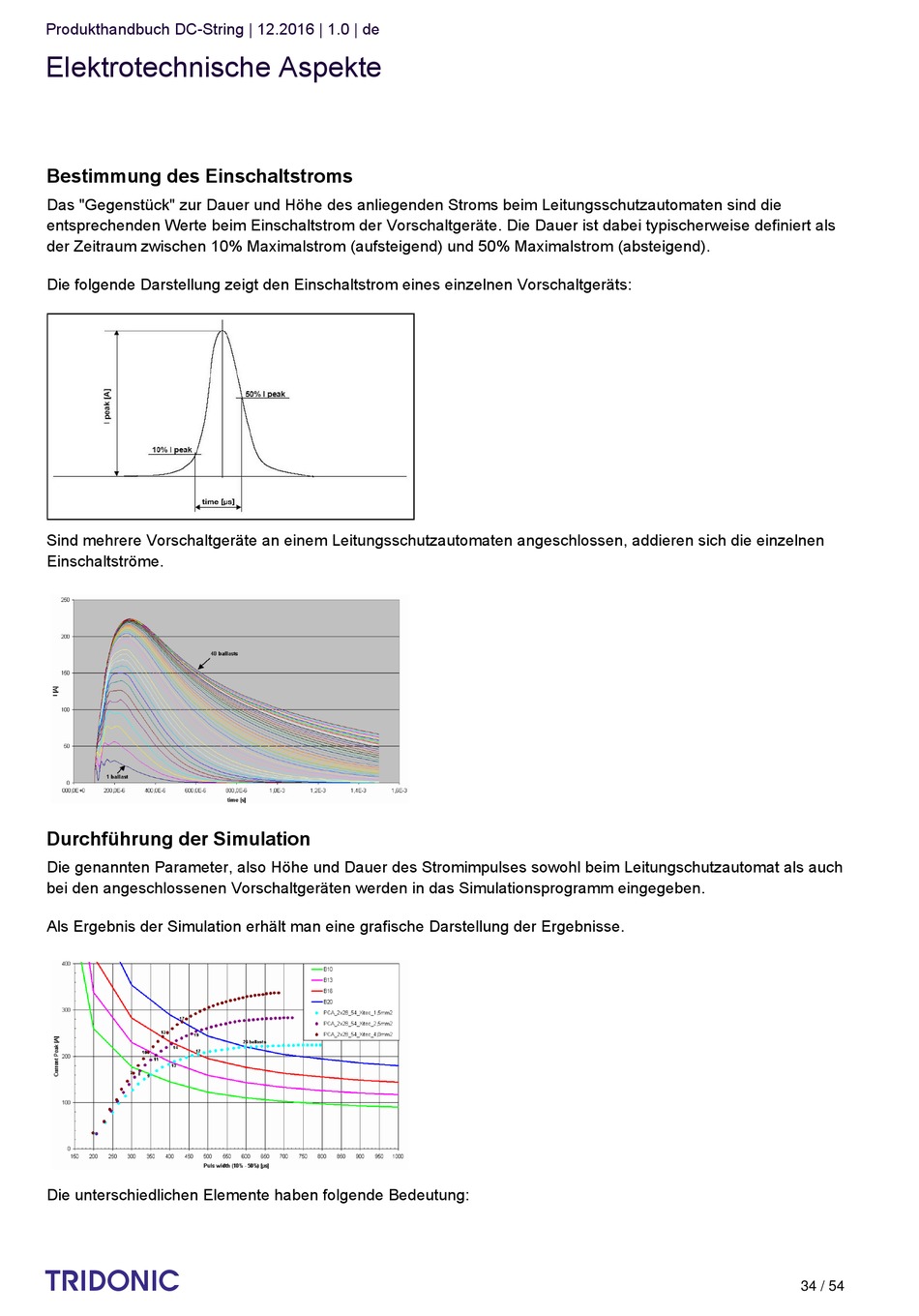

Produkthandbuch DC-String | 12.2016 | 1.0 | de
Elektrotechnische Aspekte
Bestimmung des Einschaltstroms
Das "Gegenstück" zur Dauer und Höhe des anliegenden Stroms beim Leitungsschutzautomaten sind die
entsprechenden Werte beim Einschaltstrom der Vorschaltgeräte. Die Dauer ist dabei typischerweise definiert als
der Zeitraum zwischen 10% Maximalstrom (aufsteigend) und 50% Maximalstrom (absteigend).
Die folgende Darstellung zeigt den Einschaltstrom eines einzelnen Vorschaltgeräts:
Sind mehrere Vorschaltgeräte an einem Leitungsschutzautomaten angeschlossen, addieren sich die einzelnen
Einschaltströme.
Durchführung der Simulation
Die genannten Parameter, also Höhe und Dauer des Stromimpulses sowohl beim Leitungschutzautomat als auch
bei den angeschlossenen Vorschaltgeräten werden in das Simulationsprogramm eingegeben.
Als Ergebnis der Simulation erhält man eine grafische Darstellung der Ergebnisse.
Die unterschiedlichen Elemente haben folgende Bedeutung:
c
