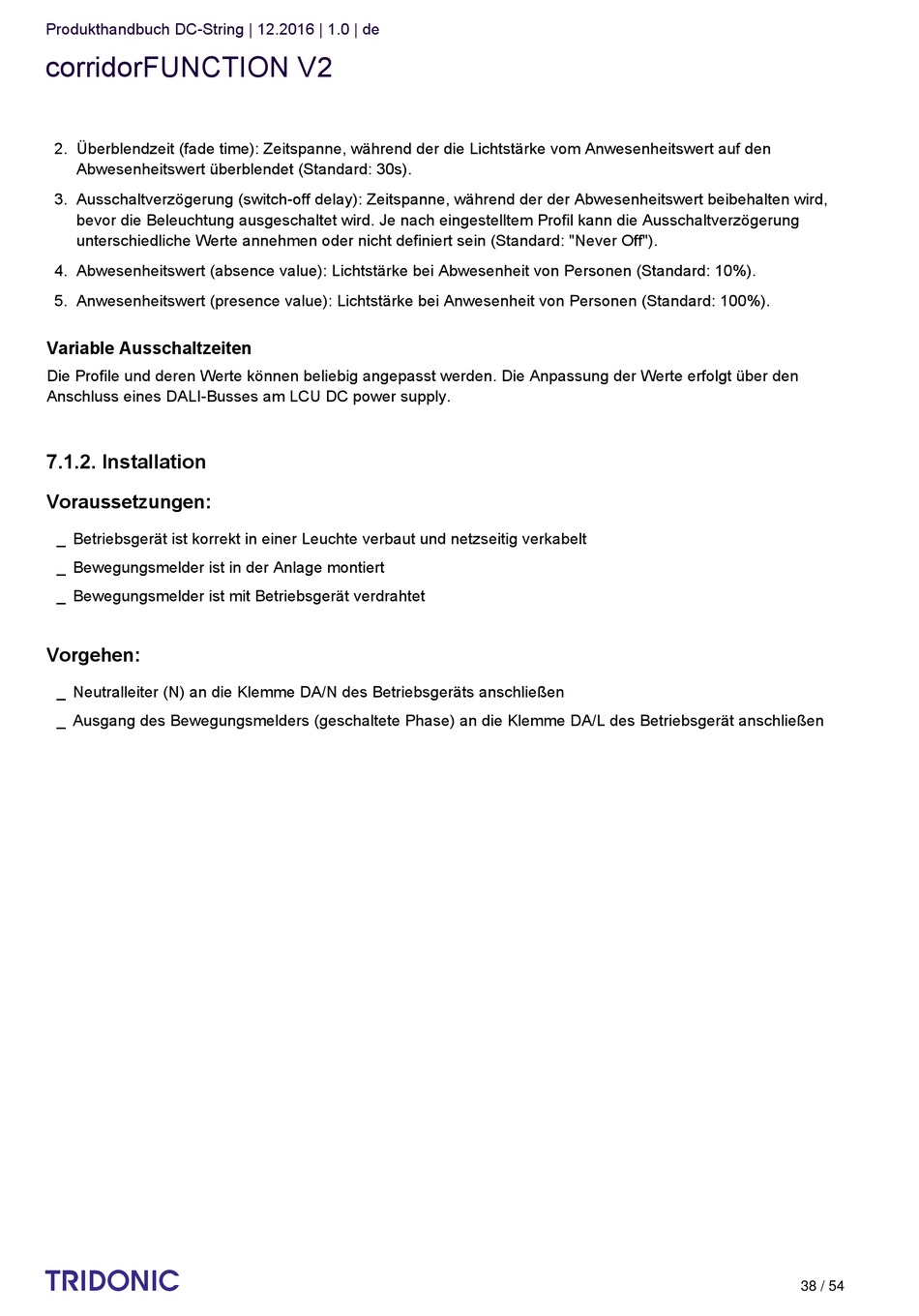

Tridonic DC-String Produkthandbuch Seite 38

Produkthandbuch DC-String | 12.2016 | 1.0 | de
corridorFUNCTION V2
2. Überblendzeit (fade time): Zeitspanne, während der die Lichtstärke vom Anwesenheitswert auf den
Abwesenheitswert überblendet (Standard: 30s).
3. Ausschaltverzögerung (switch-off delay): Zeitspanne, während der der Abwesenheitswert beibehalten wird,
bevor die Beleuchtung ausgeschaltet wird. Je nach eingestelltem Profil kann die Ausschaltverzögerung
unterschiedliche Werte annehmen oder nicht definiert sein (Standard: "Never Off").
4. Abwesenheitswert (absence value): Lichtstärke bei Abwesenheit von Personen (Standard: 10%).
5. Anwesenheitswert (presence value): Lichtstärke bei Anwesenheit von Personen (Standard: 100%).
Variable Ausschaltzeiten
Die Profile und deren Werte können beliebig angepasst werden. Die Anpassung der Werte erfolgt über den
Anschluss eines DALI-Busses am LCU DC power supply.
7.1.2. Installation
Voraussetzungen:
_ Betriebsgerät ist korrekt in einer Leuchte verbaut und netzseitig verkabelt
_ Bewegungsmelder ist in der Anlage montiert
_ Bewegungsmelder ist mit Betriebsgerät verdrahtet
Vorgehen:
_ Neutralleiter (N) an die Klemme DA/N des Betriebsgeräts anschließen
_ Ausgang des Bewegungsmelders (geschaltete Phase) an die Klemme DA/L des Betriebsgerät anschließen
c
