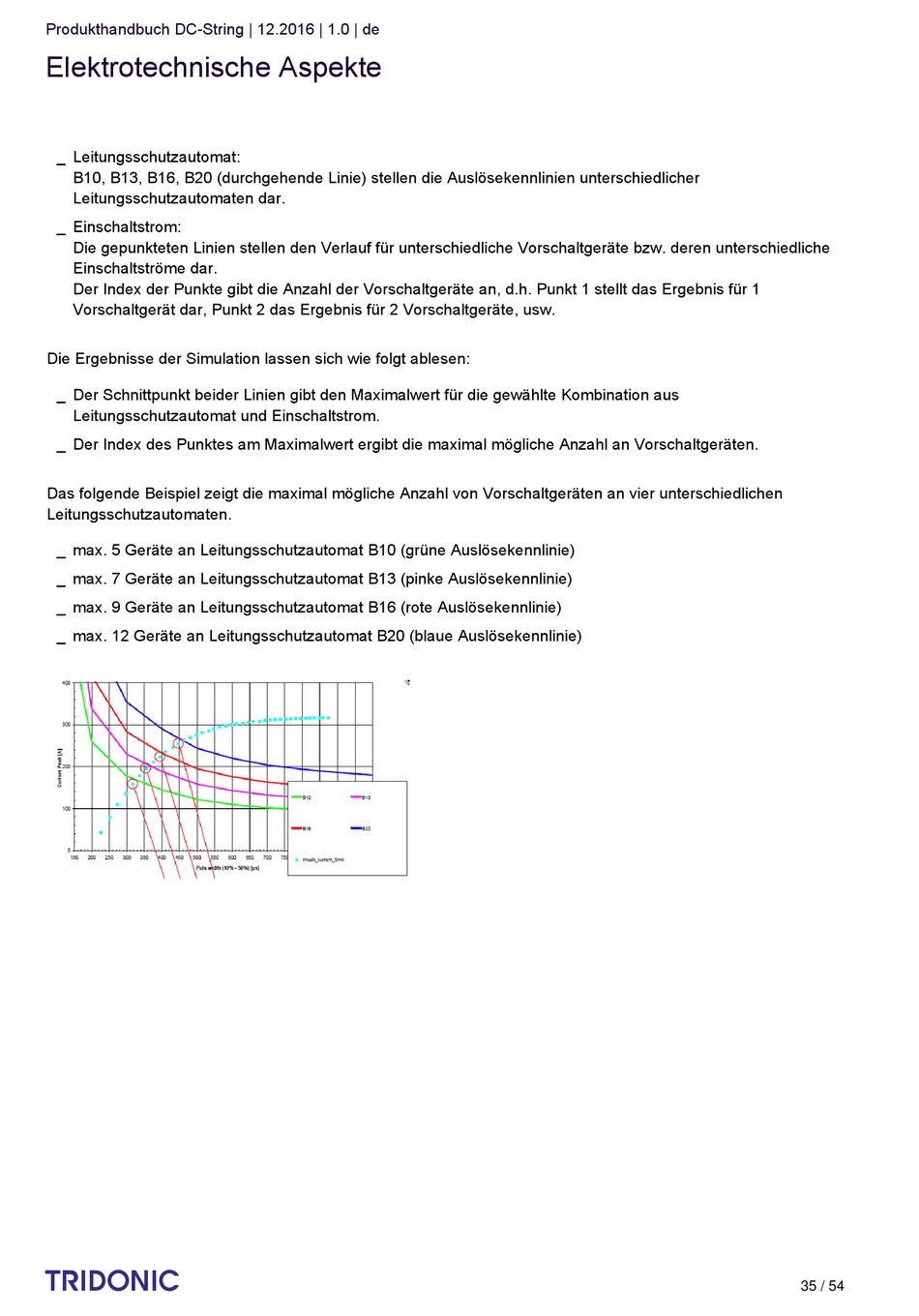

Produkthandbuch DC-String | 12.2016 | 1.0 | de
Elektrotechnische Aspekte
_
Leitungsschutzautomat:
B10, B13, B16, B20 (durchgehende Linie) stellen die Auslösekennlinien unterschiedlicher
Leitungsschutzautomaten dar.
_
Einschaltstrom:
Die gepunkteten Linien stellen den Verlauf für unterschiedliche Vorschaltgeräte bzw. deren unterschiedliche
Einschaltströme dar.
Der Index der Punkte gibt die Anzahl der Vorschaltgeräte an, d.h. Punkt 1 stellt das Ergebnis für 1
Vorschaltgerät dar, Punkt 2 das Ergebnis für 2 Vorschaltgeräte, usw.
Die Ergebnisse der Simulation lassen sich wie folgt ablesen:
_
Der Schnittpunkt beider Linien gibt den Maximalwert für die gewählte Kombination aus
Leitungsschutzautomat und Einschaltstrom.
_
Der Index des Punktes am Maximalwert ergibt die maximal mögliche Anzahl an Vorschaltgeräten.
Das folgende Beispiel zeigt die maximal mögliche Anzahl von Vorschaltgeräten an vier unterschiedlichen
Leitungsschutzautomaten.
_
max. 5 Geräte an Leitungsschutzautomat B10 (grüne Auslösekennlinie)
_
max. 7 Geräte an Leitungsschutzautomat B13 (pinke Auslösekennlinie)
_
max. 9 Geräte an Leitungsschutzautomat B16 (rote Auslösekennlinie)
_
max. 12 Geräte an Leitungsschutzautomat B20 (blaue Auslösekennlinie)
