Produkthandbuch DC-String | 12.2016 | 1.0 | de

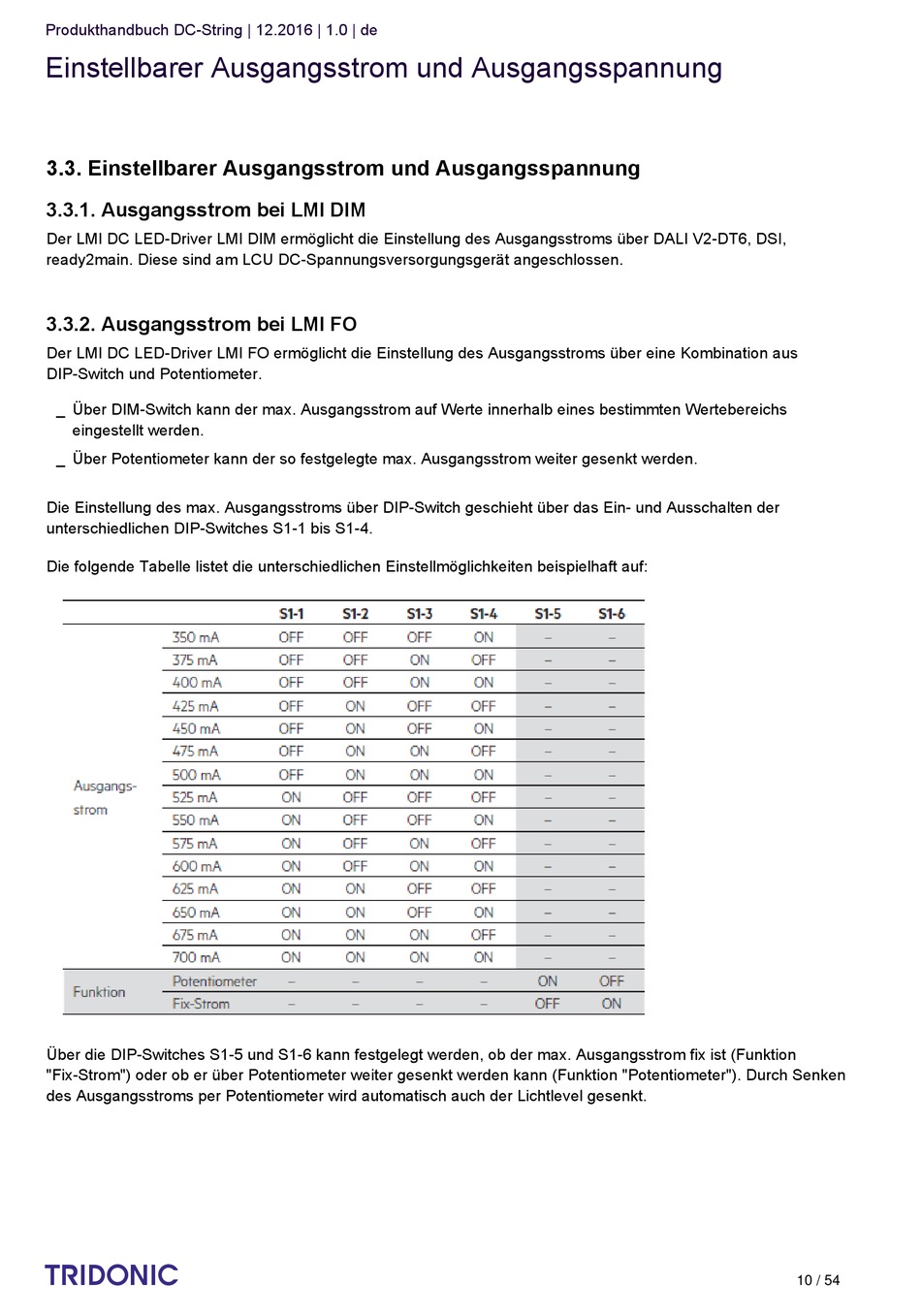

Einstellbarer Ausgangsstrom und Ausgangsspannung

3.3. Einstellbarer Ausgangsstrom und Ausgangsspannung

3.3.1. Ausgangsstrom bei LMI DIM

Der LMI DC LED-Driver LMI DIM ermöglicht die Einstellung des Ausgangsstroms über DALI V2-DT6, DSI,
ready2main. Diese sind am LCU DC-Spannungsversorgungsgerät angeschlossen.

3.3.2. Ausgangsstrom bei LMI FO

Der LMI DC LED-Driver LMI FO ermöglicht die Einstellung des Ausgangsstroms über eine Kombination aus
DIP-Switch und Potentiometer.
_ Über DIM-Switch kann der max. Ausgangsstrom auf Werte innerhalb eines bestimmten Wertebereichs
eingestellt werden.
_ Über Potentiometer kann der so festgelegte max. Ausgangsstrom weiter gesenkt werden.
Die Einstellung des max. Ausgangsstroms über DIP-Switch geschieht über das Ein- und Ausschalten der
unterschiedlichen DIP-Switches S1-1 bis S1-4.
Die folgende Tabelle listet die unterschiedlichen Einstellmöglichkeiten beispielhaft auf:
Über die DIP-Switches S1-5 und S1-6 kann festgelegt werden, ob der max. Ausgangsstrom fix ist (Funktion
"Fix-Strom") oder ob er über Potentiometer weiter gesenkt werden kann (Funktion "Potentiometer"). Durch Senken
des Ausgangsstroms per Potentiometer wird automatisch auch der Lichtlevel gesenkt.
c
10 / 54
