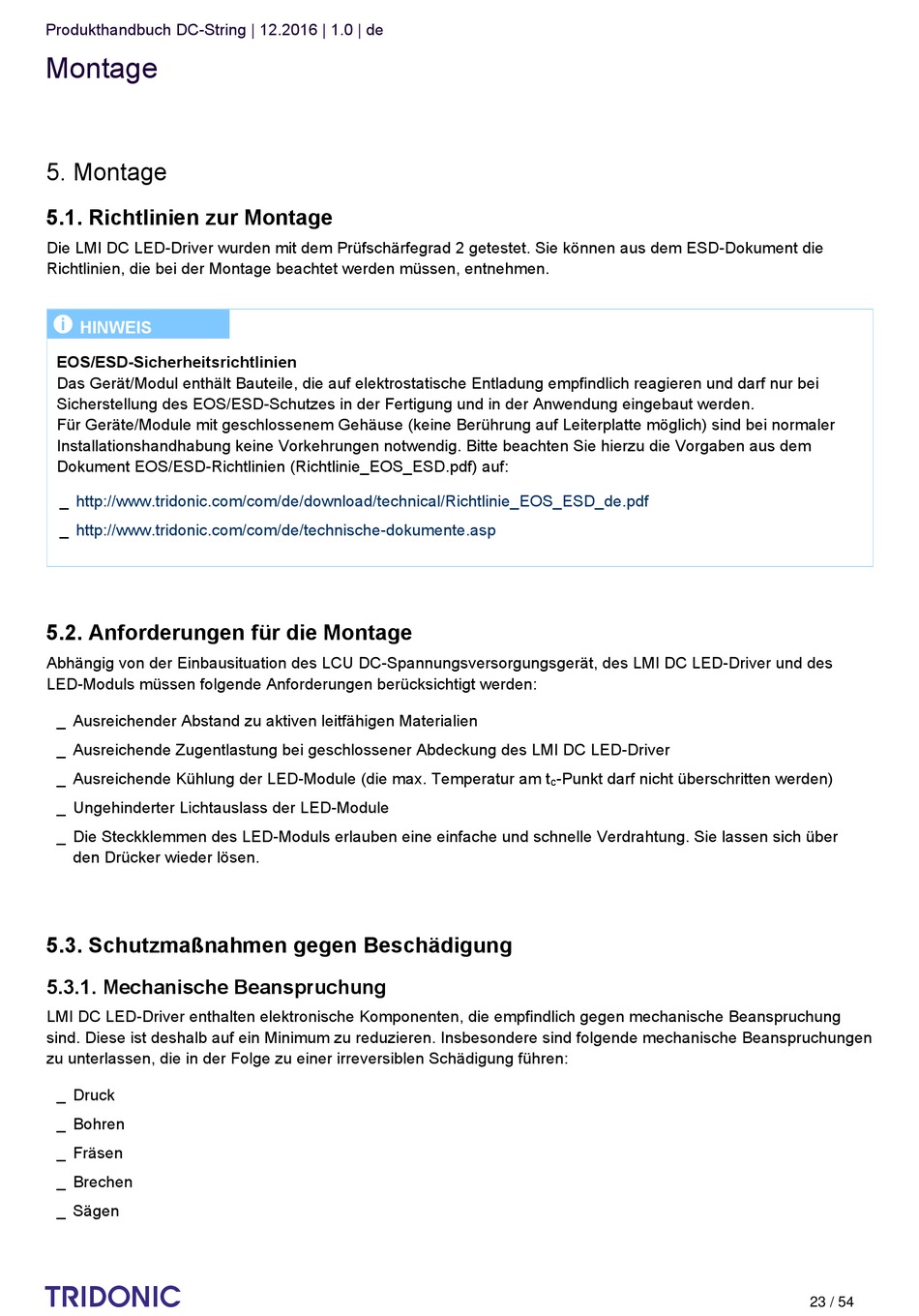

Produkthandbuch DC-String | 12.2016 | 1.0 | de
Montage
5. Montage
5.1. Richtlinien zur Montage
Die LMI DC LED-Driver wurden mit dem Prüfschärfegrad 2 getestet. Sie können aus dem ESD-Dokument die
Richtlinien, die bei der Montage beachtet werden müssen, entnehmen.
I
HINWEIS
EOS/ESD-Sicherheitsrichtlinien
Das Gerät/Modul enthält Bauteile, die auf elektrostatische Entladung empfindlich reagieren und darf nur bei
Sicherstellung des EOS/ESD-Schutzes in der Fertigung und in der Anwendung eingebaut werden.
Für Geräte/Module mit geschlossenem Gehäuse (keine Berührung auf Leiterplatte möglich) sind bei normaler
Installationshandhabung keine Vorkehrungen notwendig. Bitte beachten Sie hierzu die Vorgaben aus dem
Dokument EOS/ESD-Richtlinien (Richtlinie_EOS_ESD.pdf) auf:
_
http://www.tridonic.com/com/de/download/technical/Richtlinie_EOS_ESD_de.pdf
_
http://www.tridonic.com/com/de/technische-dokumente.asp
5.2. Anforderungen für die Montage
Abhängig von der Einbausituation des LCU DC-Spannungsversorgungsgerät, des LMI DC LED-Driver und des
LED-Moduls müssen folgende Anforderungen berücksichtigt werden:
_
Ausreichender Abstand zu aktiven leitfähigen Materialien
_
Ausreichende Zugentlastung bei geschlossener Abdeckung des LMI DC LED-Driver
_
Ausreichende Kühlung der LED-Module (die max. Temperatur am t -Punkt darf nicht überschritten werden)
_
Ungehinderter Lichtauslass der LED-Module
_
Die Steckklemmen des LED-Moduls erlauben eine einfache und schnelle Verdrahtung. Sie lassen sich über
den Drücker wieder lösen.
5.3. Schutzmaßnahmen gegen Beschädigung
5.3.1. Mechanische Beanspruchung
LMI DC LED-Driver enthalten elektronische Komponenten, die empfindlich gegen mechanische Beanspruchung
sind. Diese ist deshalb auf ein Minimum zu reduzieren. Insbesondere sind folgende mechanische Beanspruchungen
zu unterlassen, die in der Folge zu einer irreversiblen Schädigung führen:
_
Druck
_
Bohren
_
Fräsen
_
Brechen
_
Sägen
c
c
23 / 54
