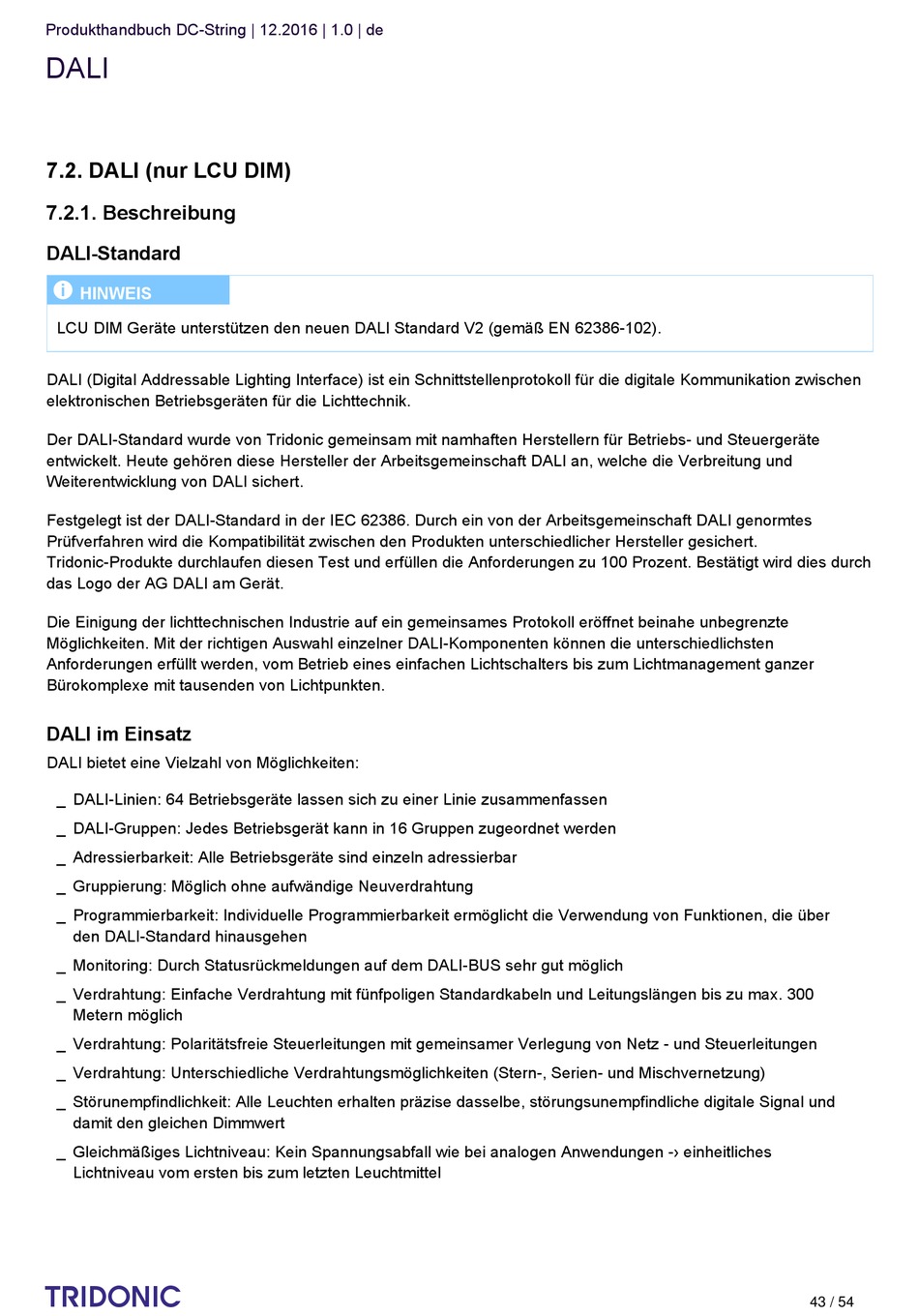

Dali (Nur Lcu Dim) - Tridonic Dc-String Produkthandbuch

Produkthandbuch DC-String | 12.2016 | 1.0 | de
DALI

7.2. DALI (nur LCU DIM)

7.2.1. Beschreibung
DALI-Standard
I
HINWEIS
LCU DIM Geräte unterstützen den neuen DALI Standard V2 (gemäß EN 62386-102).
DALI (Digital Addressable Lighting Interface) ist ein Schnittstellenprotokoll für die digitale Kommunikation zwischen
elektronischen Betriebsgeräten für die Lichttechnik.
Der DALI-Standard wurde von Tridonic gemeinsam mit namhaften Herstellern für Betriebs- und Steuergeräte
entwickelt. Heute gehören diese Hersteller der Arbeitsgemeinschaft DALI an, welche die Verbreitung und
Weiterentwicklung von DALI sichert.
Festgelegt ist der DALI-Standard in der IEC 62386. Durch ein von der Arbeitsgemeinschaft DALI genormtes
Prüfverfahren wird die Kompatibilität zwischen den Produkten unterschiedlicher Hersteller gesichert.
Tridonic-Produkte durchlaufen diesen Test und erfüllen die Anforderungen zu 100 Prozent. Bestätigt wird dies durch
das Logo der AG DALI am Gerät.
Die Einigung der lichttechnischen Industrie auf ein gemeinsames Protokoll eröffnet beinahe unbegrenzte
Möglichkeiten. Mit der richtigen Auswahl einzelner DALI-Komponenten können die unterschiedlichsten
Anforderungen erfüllt werden, vom Betrieb eines einfachen Lichtschalters bis zum Lichtmanagement ganzer
Bürokomplexe mit tausenden von Lichtpunkten.
DALI im Einsatz
DALI bietet eine Vielzahl von Möglichkeiten:
_ DALI-Linien: 64 Betriebsgeräte lassen sich zu einer Linie zusammenfassen
_ DALI-Gruppen: Jedes Betriebsgerät kann in 16 Gruppen zugeordnet werden
_ Adressierbarkeit: Alle Betriebsgeräte sind einzeln adressierbar
_ Gruppierung: Möglich ohne aufwändige Neuverdrahtung
_ Programmierbarkeit: Individuelle Programmierbarkeit ermöglicht die Verwendung von Funktionen, die über
den DALI-Standard hinausgehen
_ Monitoring: Durch Statusrückmeldungen auf dem DALI-BUS sehr gut möglich
_ Verdrahtung: Einfache Verdrahtung mit fünfpoligen Standardkabeln und Leitungslängen bis zu max. 300
Metern möglich
_ Verdrahtung: Polaritätsfreie Steuerleitungen mit gemeinsamer Verlegung von Netz - und Steuerleitungen
_ Verdrahtung: Unterschiedliche Verdrahtungsmöglichkeiten (Stern-, Serien- und Mischvernetzung)
_ Störunempfindlichkeit: Alle Leuchten erhalten präzise dasselbe, störungsunempfindliche digitale Signal und
damit den gleichen Dimmwert
_ Gleichmäßiges Lichtniveau: Kein Spannungsabfall wie bei analogen Anwendungen -› einheitliches
Lichtniveau vom ersten bis zum letzten Leuchtmittel
Technische Daten einer DALI-Linie:
c
43 / 54
