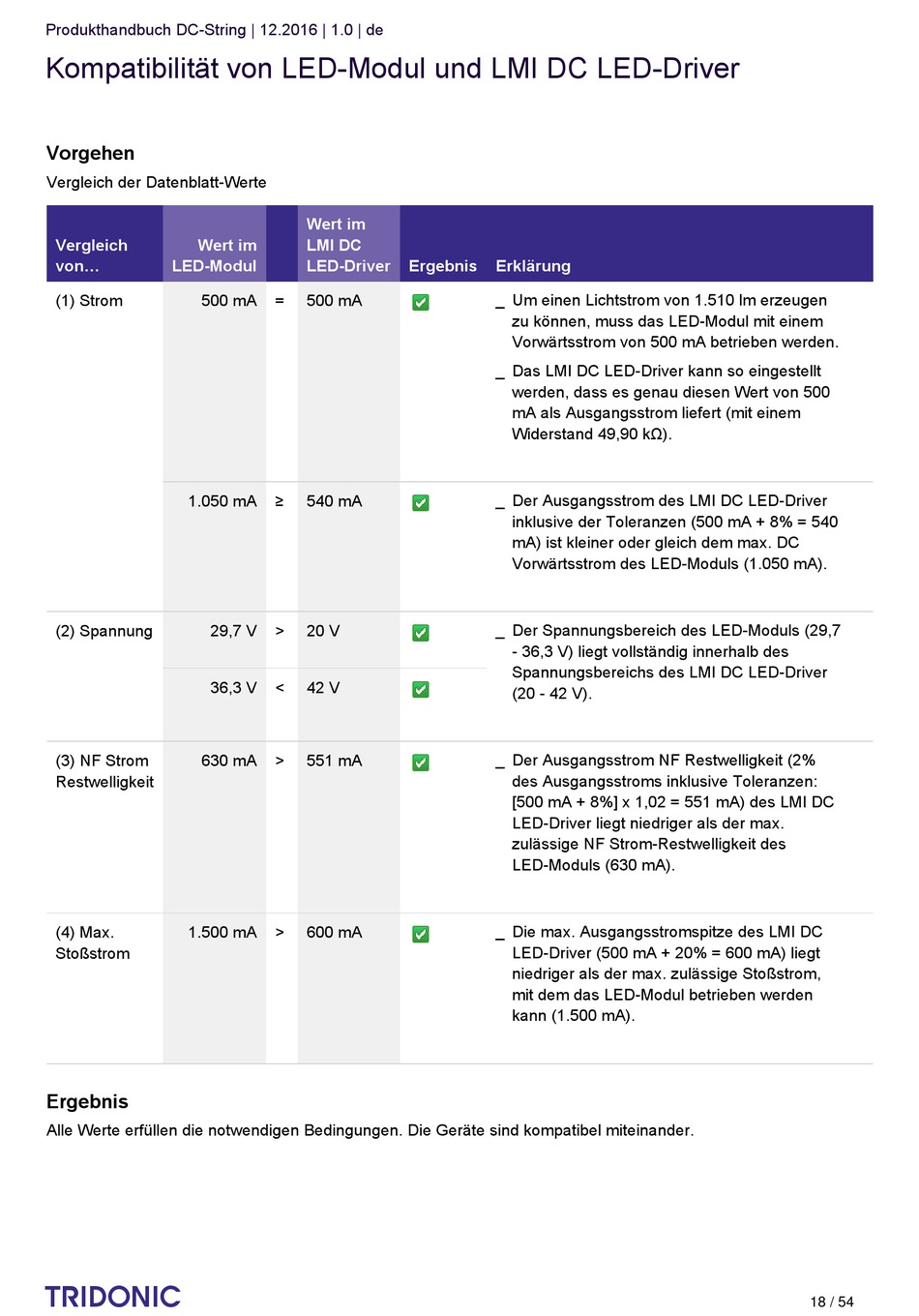

Tridonic DC-String Produkthandbuch Seite 18

Produkthandbuch DC-String | 12.2016 | 1.0 | de
Kompatibilität von LED-Modul und LMI DC LED-Driver
Vorgehen
Vergleich der Datenblatt-Werte
Vergleich Wert im
von... LED-Modul
(1) Strom 500 mA
1.050 mA
(2) Spannung 29,7 V
36,3 V
(3) NF Strom 630 mA
Restwelligkeit
(4) Max. 1.500 mA
Stoßstrom
Ergebnis
Alle Werte erfüllen die notwendigen Bedingungen. Die Geräte sind kompatibel miteinander.
...
c
Wert im
LMI DC
LED-Driver Ergebnis
= 500 mA
≥ 540 mA
> 20 V
< 42 V
> 551 mA
> 600 mA
Erklärung
_ Um einen Lichtstrom von 1.510 lm erzeugen
zu können, muss das LED-Modul mit einem
Vorwärtsstrom von 500 mA betrieben werden.
_ Das LMI DC LED-Driver kann so eingestellt
werden, dass es genau diesen Wert von 500
mA als Ausgangsstrom liefert (mit einem
Widerstand 49,90 kΩ).
_ Der Ausgangsstrom des LMI DC LED-Driver
inklusive der Toleranzen (500 mA + 8% = 540
mA) ist kleiner oder gleich dem max. DC
Vorwärtsstrom des LED-Moduls (1.050 mA).
_ Der Spannungsbereich des LED-Moduls (29,7
- 36,3 V) liegt vollständig innerhalb des
Spannungsbereichs des LMI DC LED-Driver
(20 - 42 V).
_ Der Ausgangsstrom NF Restwelligkeit (2%
des Ausgangsstroms inklusive Toleranzen:
[500 mA + 8%] x 1,02 = 551 mA) des LMI DC
LED-Driver liegt niedriger als der max.
zulässige NF Strom-Restwelligkeit des
LED-Moduls (630 mA).
_ Die max. Ausgangsstromspitze des LMI DC
LED-Driver (500 mA + 20% = 600 mA) liegt
niedriger als der max. zulässige Stoßstrom,
mit dem das LED-Modul betrieben werden
kann (1.500 mA).
