Produkthandbuch DC-String | 12.2016 | 1.0 | de
Elektrotechnische Aspekte

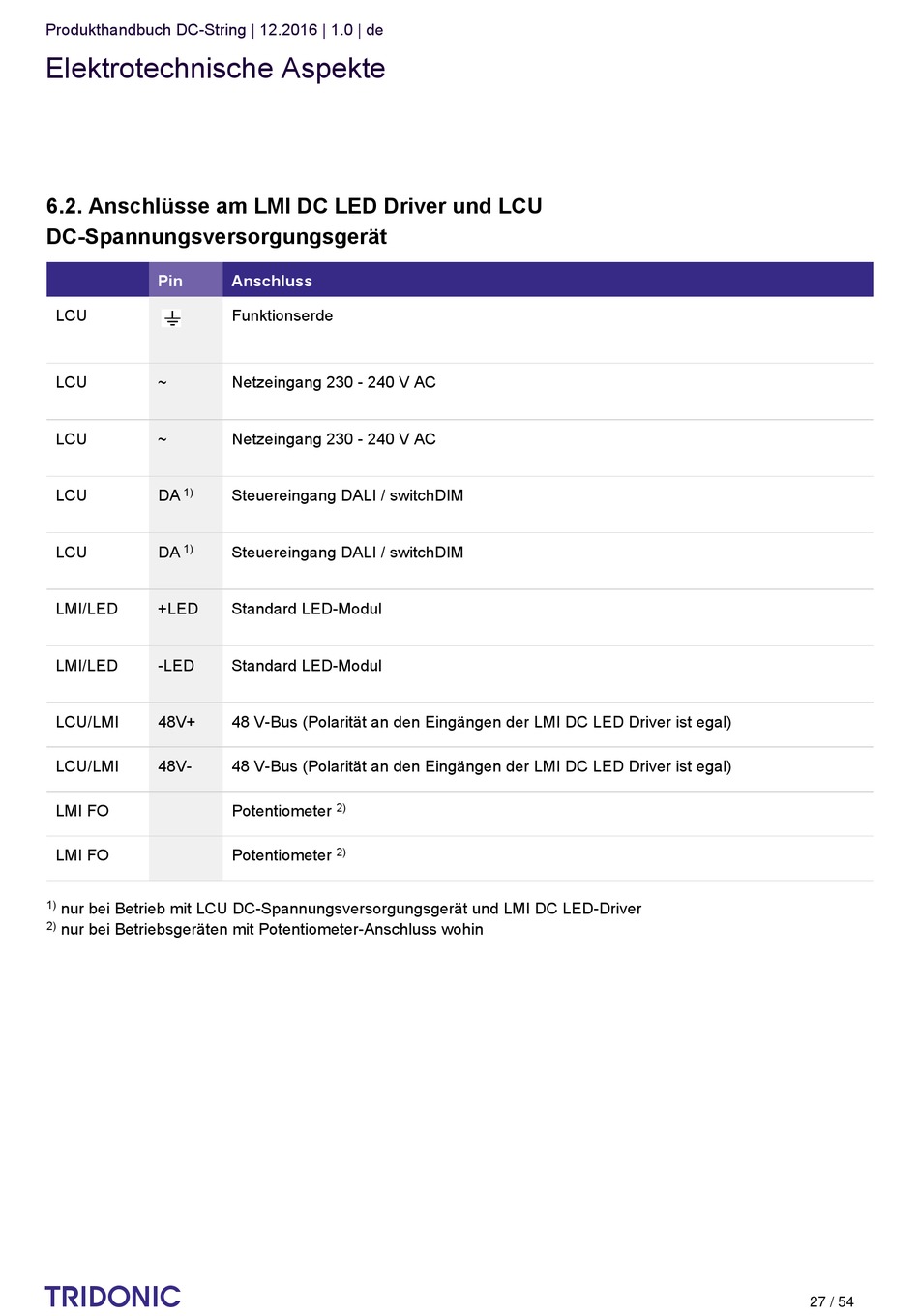

6.2. Anschlüsse am LMI DC LED Driver und LCU
DC-Spannungsversorgungsgerät
Pin
LCU
LCU ~
LCU ~
1)
LCU DA
1)
LCU DA
LMI/LED +LED
LMI/LED -LED
LCU/LMI 48V+
LCU/LMI 48V-
LMI FO
LMI FO
1)
nur bei Betrieb mit LCU DC-Spannungsversorgungsgerät und LMI DC LED-Driver
2)
nur bei Betriebsgeräten mit Potentiometer-Anschluss wohin
...
c
Anschluss
Funktionserde
Netzeingang 230 - 240 V AC
Netzeingang 230 - 240 V AC
Steuereingang DALI / switchDIM
Steuereingang DALI / switchDIM
Standard LED-Modul
Standard LED-Modul
48 V-Bus (Polarität an den Eingängen der LMI DC LED Driver ist egal)
48 V-Bus (Polarität an den Eingängen der LMI DC LED Driver ist egal)
2)
Potentiometer
2)
Potentiometer
27 / 54
