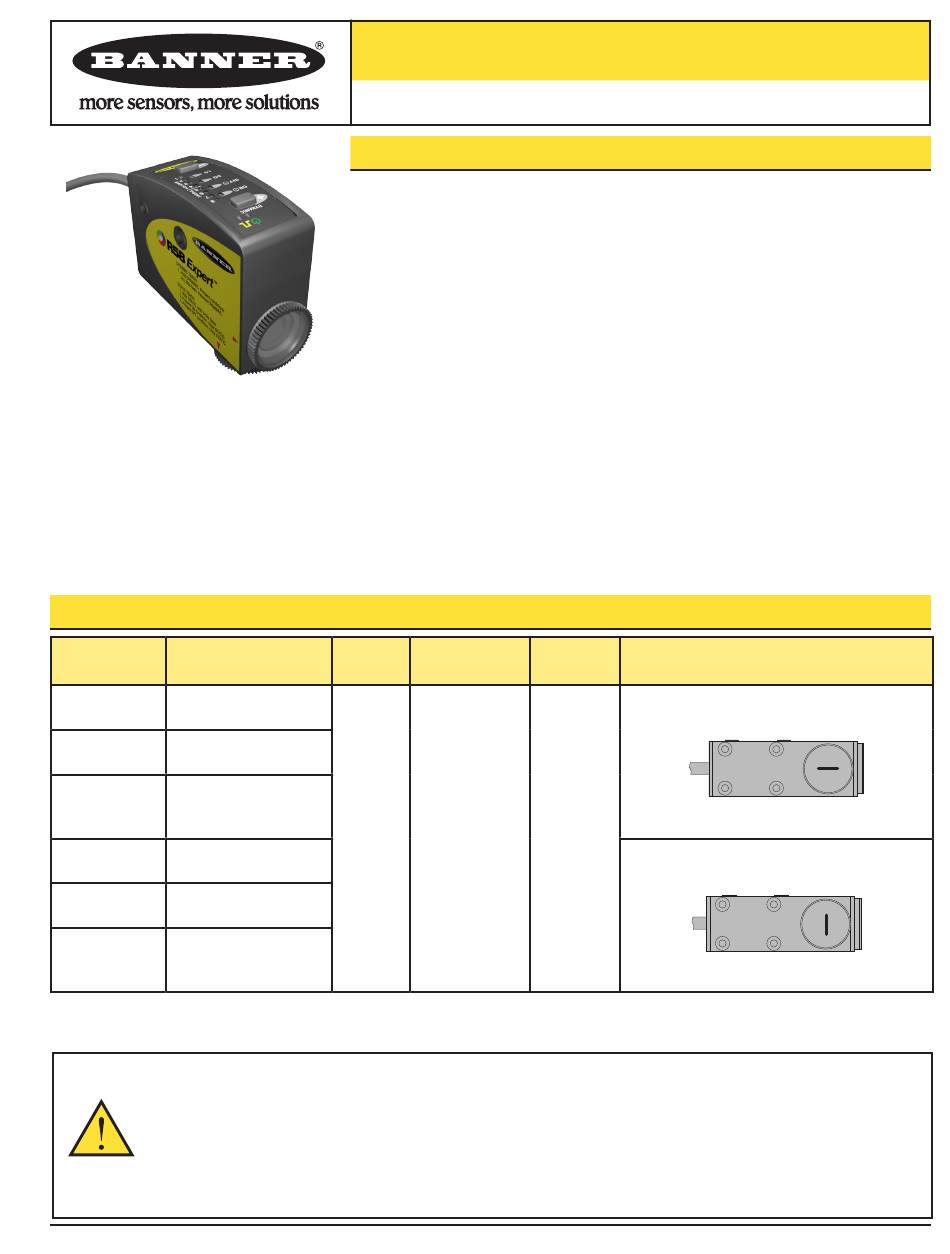

Banner R58E Expert Bedienungsanleitung

Ausführungen Anschlussart*
5-adriges Kabel, 2 m
R58ECRGB1
5-poliger Euro
R58ECRGB1Q8
Integralsteckverbinder
5-poliger Euro M12 x
R58ECRGB1Q
1-Steckverbinder
mit Anschlussleitung
5-adriges Kabel, 2 m
R58ECRGB2
5-poliger Euro
R58ECRGB2Q8
Integralsteckverbinder
5-poliger Euro M12 x
R58ECRGB2Q 1-Steckverbinder
mit Anschlussleitung
* Ausführungen mit 9-m-Kabel können durch Hinzufügen der Endung "W/30" an die Typenbezeichnung der Kabelversionen bestellt werden
(z. B. R58ECRGB1 W/30). Die Steckverbinder-Versionen benötigen zum Anschluss ein passendes Kabel (siehe Seite 10).
ACHTUNG . . .
Darf nicht für den Personenschutz verwendet werden
Verwenden Sie diese Produkte niemals als Messwertgeber für den Personenschutz. Dies könnte zu schweren oder tödlichen
Verletzungen führen.
Die in dieser Broschüre beschriebenen Produkte verfügen NICHT über die selbstüberwachenden redundanten Schaltungen, die für
Personenschutz-Anwendungen erforderlich sind. Ein Sensorausfall oder Defekt kann zu unvorhersehbarem Schaltverhalten des Ausgangs
führen. Sicherheitsgeräte, welche die Anforderungen der Normen OSHA, ANSI und IEC für den Personenschutz erfüllen, finden Sie im aktuellen Banner-
Sicherheitsprodukte-Katalog.
Bauform R58E Expert
Registermarkensensor mit dreifarbiger Lichtquelle
• Ultraschnelle 10-kHz-Schaltfrequenz
• Während der TEACH-Programmierung evaluierte rote, grüne und blaue LEDs zur Optimierung der
Applikationskontraste, wobei die beste Farbe automatisch vom Sensor gewählt wird; Lichtstrahlfar-
ben können auch einzeln gesperrt werden
• Ausgezeichnete Empfindlichkeit bei der Erfassung von Farbkontrasten; Erfassung von 16 Graustufen
• Intelligentes Verfahren zur Regelung der Funktionsreserve. Maximiert die Erfassungsleistung bei
kontrastarmen Anwendungen oder Anwendungen mit stark glänzenden Oberflächen
• Leicht einstellbare automatische Konfigurations-Optionen im Expert-Stil mit statischer und dyna-
mischer TEACH-Programmierung sowie manueller Feineinstellung
• Gut sichtbare 8-Segment-Balkenanzeige für TEACH- und Signalstärkeanzeige, sowie kontinuierliche
Anzeige von Ausgangsstatus und Setup
• Fest-konvergierende Erfassung bei 10 mm ± 3 mm
• Rechtwinkliges Erfassungsbild von 1,2 mm x 3,8 mm bei 10 mm Abstand vom Objektiv
• Paralleles oder rechtwinkliges Erfassungsbild, je nach Ausführung (siehe unten)
• Robustes Zink-Druckguss-Gehäuse mit hochwertiger Acryl-Linse für Lebensmittelanwendungen;
entspricht IP67, NEMA 6
• Einfache Auswahl von Hell-/Dunkelschaltung, 30-ms-Ausschaltverzögerung und 30-ms-Einschaltver-
zögerung per Drucktaster oder externe Programmierleitung
Bild-
schärfe
lang
10 mm
lang
™
Ausführungen
Betriebsspan-
Ausgänge
nung
Bipolar
10 bis 30 VDC
npn/pnp
01/09
Registermarkensensoren
Merkmale
Ausrichtung des Erfassungsbildes
Parallel zur Sensorlänge
Senkrecht zur Sensorlänge
GD176 Rev. C
