Gerätemaße; Einbau Unter Einer Arbeitsplatte; Einbau Unter Einem Kochfeld - Bosch VBD554FS0 Gebrauchs- Und Montageanleitung

¡ Die Geräte-Anschlussdose muss außerhalb
des Einbauraumes liegen.
¡ Elektrische Geräte immer erden.
¡ Zur Vermeidung von Schnittverletzungen
Schutzhandschuhe tragen. Teile, die wäh-
rend der Montage zugänglich sind, können
scharfkantig sein.
¡ Maßangaben der Bilder in mm.

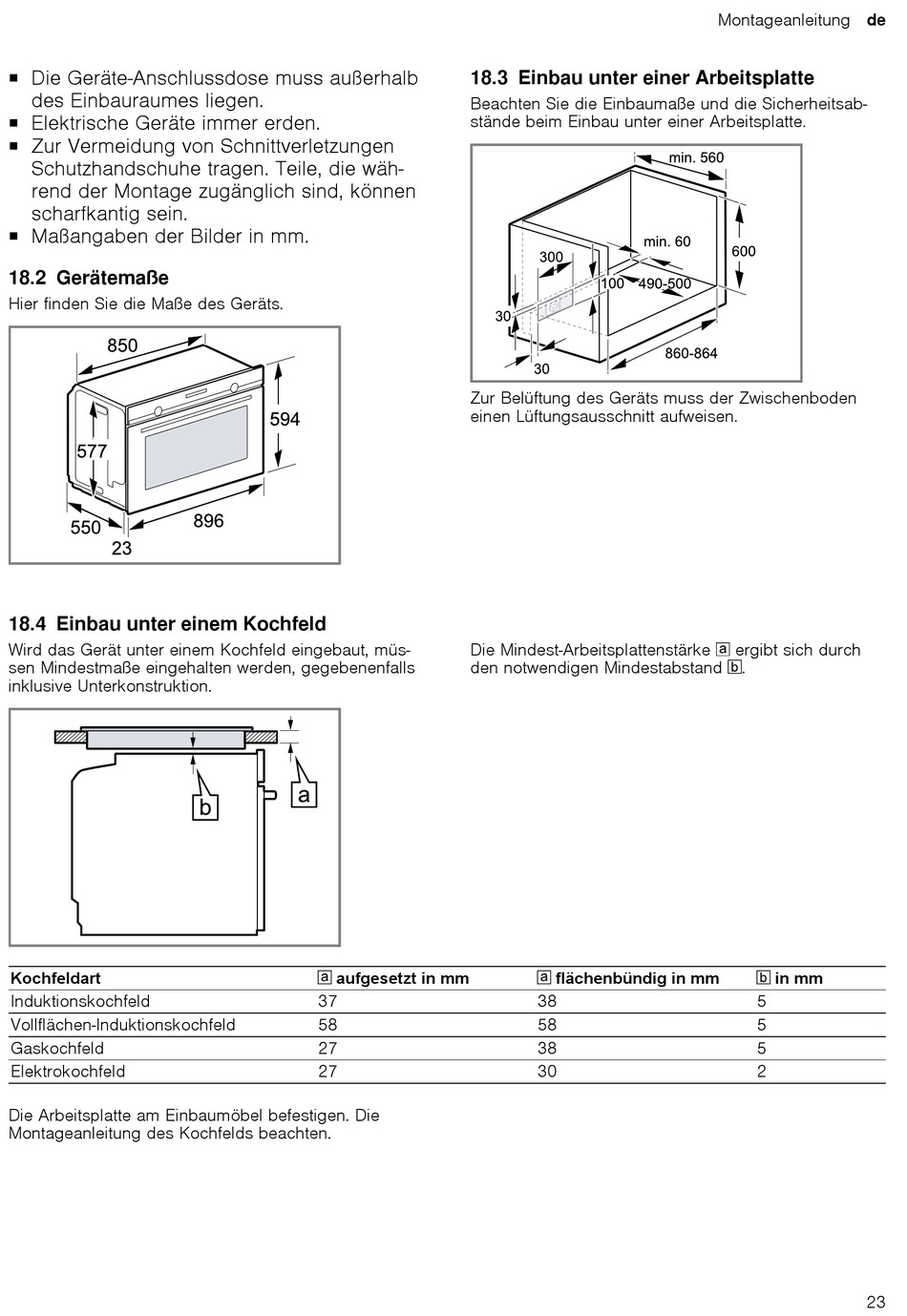

18.2 Gerätemaße
Hier finden Sie die Maße des Geräts.
18.4 Einbau unter einem Kochfeld
Wird das Gerät unter einem Kochfeld eingebaut, müs-
sen Mindestmaße eingehalten werden, gegebenenfalls
inklusive Unterkonstruktion.
Kochfeldart
Induktionskochfeld
Vollflächen-Induktionskochfeld
Gaskochfeld
Elektrokochfeld
Die Arbeitsplatte am Einbaumöbel befestigen. Die
Montageanleitung des Kochfelds beachten.
18.3 Einbau unter einer Arbeitsplatte
Beachten Sie die Einbaumaße und die Sicherheitsab-
stände beim Einbau unter einer Arbeitsplatte.
Zur Belüftung des Geräts muss der Zwischenboden
einen Lüftungsausschnitt aufweisen.
Die Mindest-Arbeitsplattenstärke
den notwendigen Mindestabstand
aufgesetzt in mm
37
58
27
27
flächenbündig in mm
38
58
38
30
Montageanleitung de
ergibt sich durch
⁠ .
in mm
5
5
5
2
23
