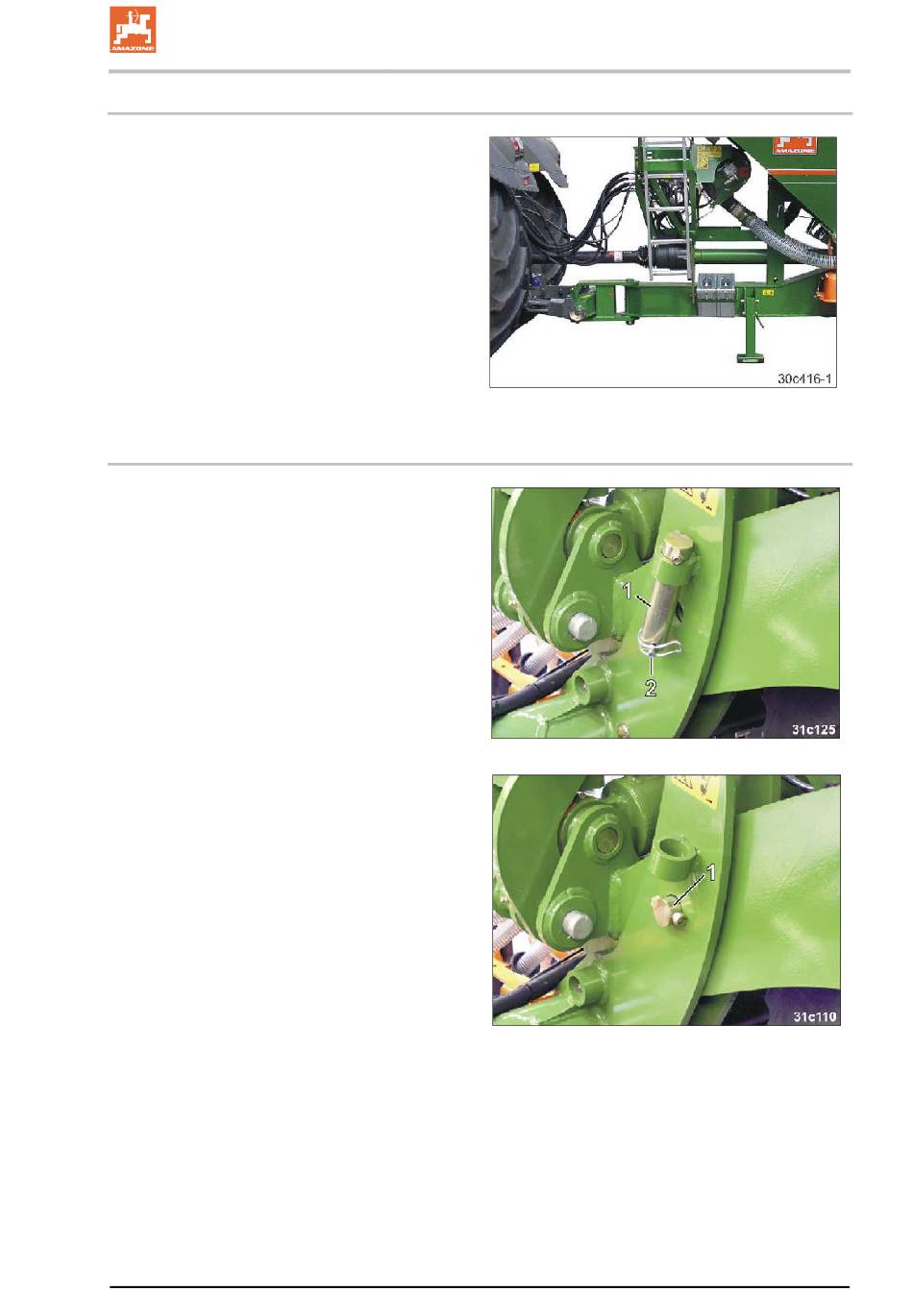

12.1.1
Sicherung der angekuppelten Maschine
Bevor an der Maschine gearbeitet wird, die mit
dem Traktor gekuppelte Maschine auf dem
Stützfuß abstellen, zum Schutz gegen unbeab-
sichtigtes Absenken der Traktorunterlenker.
12.1.2
Sicherung der angehobenen Maschine
1. Den Bolzen (Fig. 228/1) aus der Halterung
entnehmen.
Der Bolzen ist mit einem Rohrklappstecker
(Fig. 228/2) gesichert.
2. Das integrierte Fahrwerk ganz ausfahren.
3. Den Bolzen (Fig. 229/1) in der Bohrung ab-
stecken und mit einem Rohrklappstecker
sichern.
4. Den zweiten Bolzen, wie beschrieben ab-
stecken und sichern.
Cirrus Activ BAH0066.1 05.13
Fig. 227
Fig. 228
Fig. 229
5. Beide Bolzen (Fig. 228/1) nach der Instandsetzung in den Halte-
rungen befestigen und sichern (Klappstecker).
6. Die Maschine vollkommen absenken.
Reinigen, Warten und Instandhalten
197
