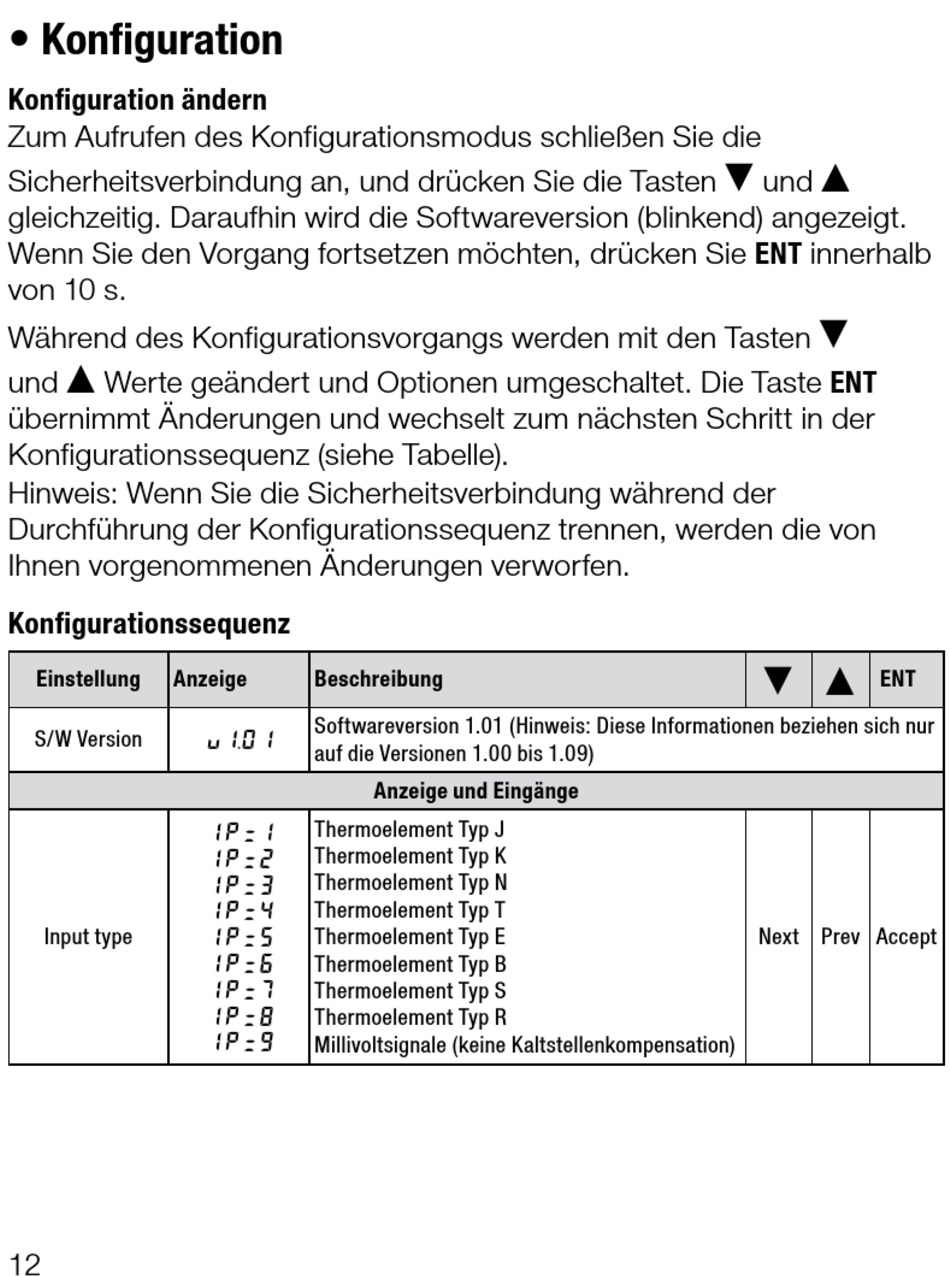

•Konfiguration
Konfigurationändern
Zum Aufrufen des Konfigurationsmodus schließen Sie die
Sicherheitsverbindung an, und drücken Sie die Tasten
gleichzeitig. Daraufhin wird die Softwareversion (blinkend) angezeigt.
Wenn Sie den Vorgang fortsetzen möchten, drücken Sie ENT innerhalb
von 10 s.
Während des Konfigurationsvorgangs werden mit den Tasten
und ì Werte geändert und Optionen umgeschaltet. Die Taste ENT
übernimmt Änderungen und wechselt zum nächsten Schritt in der
Konfigurationssequenz (siehe Tabelle).
Hinweis: Wenn Sie die Sicherheitsverbindung während der
Durchführung der Konfigurationssequenz trennen, werden die von
Ihnen vorgenommenen Änderungen verworfen.
Konfigurationssequenz
Einstellung Anzeige
S/W Version
Input type
12
Beschreibung
Softwareversion 1.01 (Hinweis: Diese Informationen beziehen sich nur
v1. 0 1
auf die Versionen 1.00 bis 1.09)
AnzeigeundEingänge
Thermoelement Typ J
IP=1
Thermoelement Typ K
IP=2
Thermoelement Typ N
IP=3
Thermoelement Typ T
IP=4
Thermoelement Typ E
IP=5
Thermoelement Typ B
IP=6
Thermoelement Typ S
IP=7
Thermoelement Typ R
IP=8
IP=9 Millivoltsignale (keine Kaltstellenkompensation)
Å ì
und
Å
Å ì
ENT
Next Prev Accept
