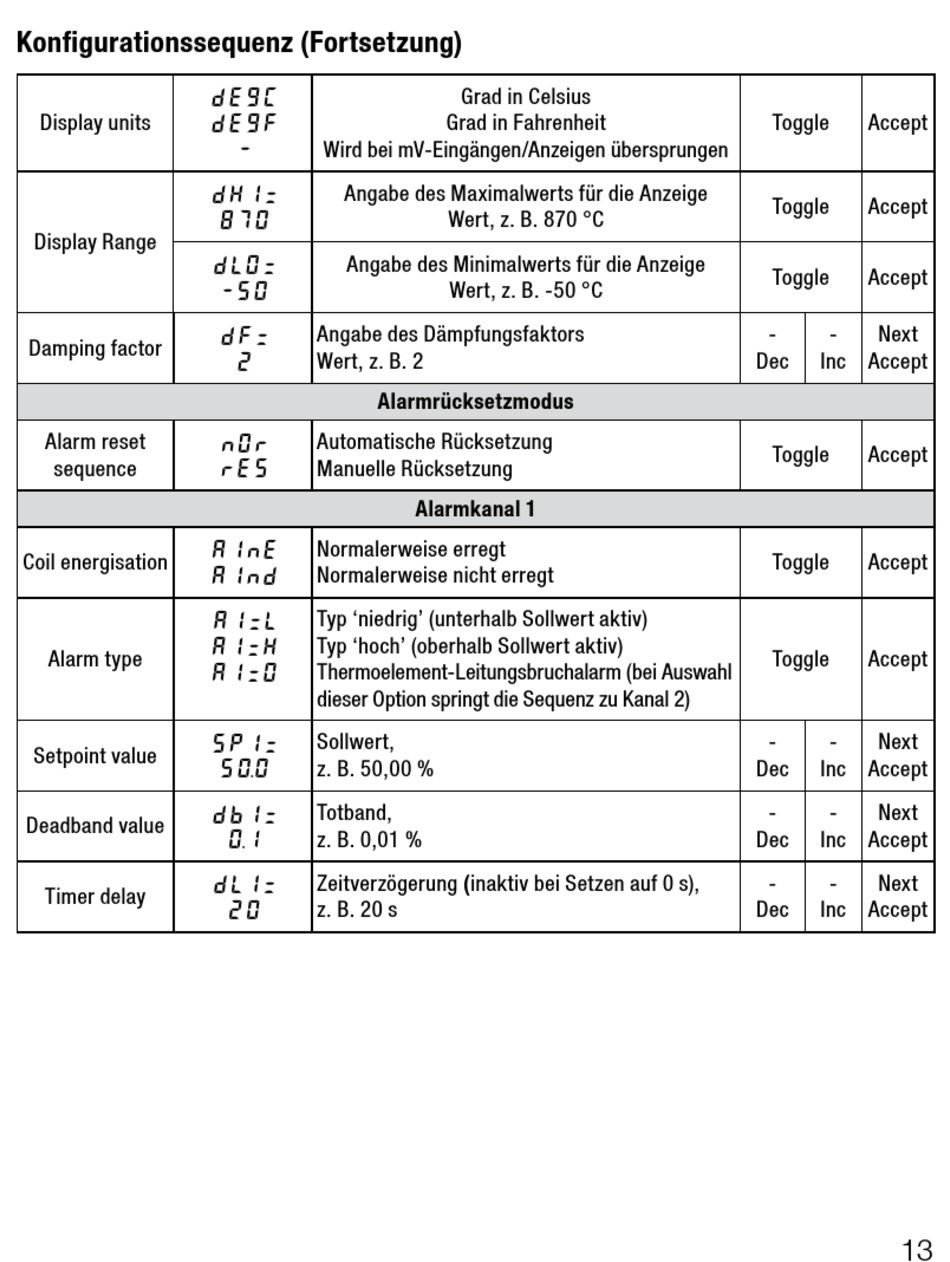

Konfigurationssequenz(Fortsetzung)
Display units
Display Range
Damping factor
Alarm reset
sequence
Coil energisation
Alarm type
Setpoint value
Deadband value
Timer delay
dEgC
dEgF
Wird bei mV-Eingängen/Anzeigen übersprungen
-
Angabe des Maximalwerts für die Anzeige
dHI=
870
Angabe des Minimalwerts für die Anzeige
dLO=
-50
Angabe des Dämpfungsfaktors
dF=
Wert, z. B. 2
2
Alarmrücksetzmodus
Automatische Rücksetzung
nOr
Manuelle Rücksetzung
rES
Normalerweise erregt
A1nE
Normalerweise nicht erregt
A1nd
Typ 'niedrig' (unterhalb Sollwert aktiv)
A1=L
Typ 'hoch' (oberhalb Sollwert aktiv)
A1=H
Thermoelement-Leitungsbruchalarm (bei Auswahl
A1=0
dieser Option springt die Sequenz zu Kanal 2)
Sollwert,
SP1=
z. B. 50,00 %
50. 0
Totband,
db1=
z. B. 0,01 %
0. 1
Zeitverzögerung (inaktiv bei Setzen auf 0 s),
dL1=
z. B. 20 s
20
Grad in Celsius
Grad in Fahrenheit
Wert, z. B. 870 °C
Wert, z. B. -50 °C
Alarmkanal1
Toggle Accept
Toggle Accept
Toggle Accept
- - Next
Dec Inc Accept
Toggle Accept
Toggle Accept
Toggle Accept
- - Next
Dec Inc Accept
- - Next
Dec Inc Accept
- - Next
Dec Inc Accept
13
