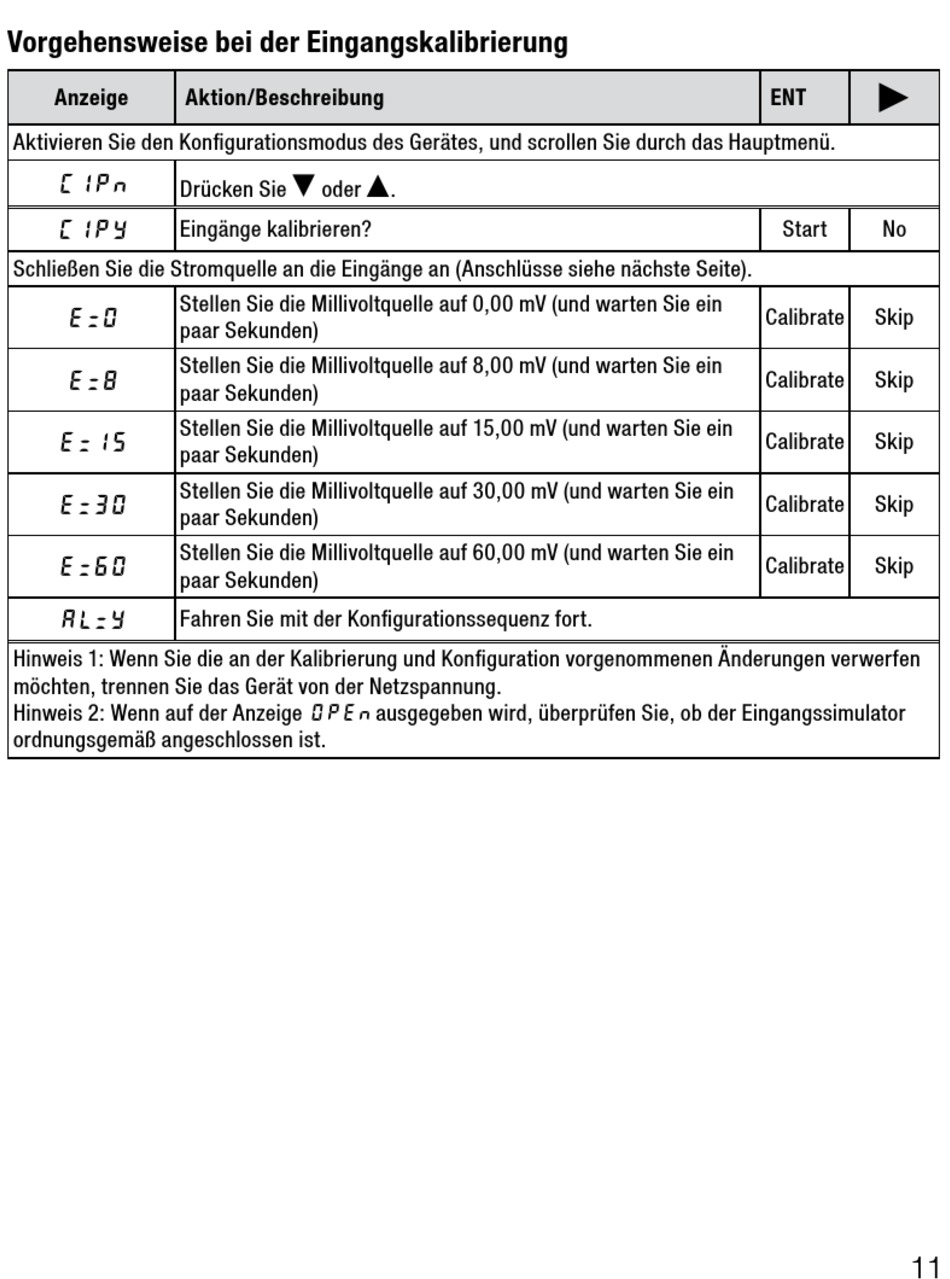

VorgehensweisebeiderEingangskalibrierung
Anzeige Aktion/Beschreibung
Aktivieren Sie den Konfigurationsmodus des Gerätes, und scrollen Sie durch das Hauptmenü.
CIPn
Drücken Sie
Eingänge kalibrieren?
CIPy
Schließen Sie die Stromquelle an die Eingänge an (Anschlüsse siehe nächste Seite).
Stellen Sie die Millivoltquelle auf 0,00 mV (und warten Sie ein
E=0
paar Sekunden)
Stellen Sie die Millivoltquelle auf 8,00 mV (und warten Sie ein
E=8
paar Sekunden)
Stellen Sie die Millivoltquelle auf 15,00 mV (und warten Sie ein
E=15
paar Sekunden)
Stellen Sie die Millivoltquelle auf 30,00 mV (und warten Sie ein
E=30
paar Sekunden)
Stellen Sie die Millivoltquelle auf 60,00 mV (und warten Sie ein
E=60
paar Sekunden)
Fahren Sie mit der Konfigurationssequenz fort.
AL=Y
Hinweis 1: Wenn Sie die an der Kalibrierung und Konfiguration vorgenommenen Änderungen verwerfen
möchten, trennen Sie das Gerät von der Netzspannung.
Hinweis 2: Wenn auf der Anzeige OPEn ausgegeben wird, überprüfen Sie, ob der Eingangssimulator
ordnungsgemäß angeschlossen ist.
Å ì
oder .
ENT ï
Start No
Calibrate Skip
Calibrate Skip
Calibrate Skip
Calibrate Skip
Calibrate Skip
