AllgemeinesAnschlussdiagrammfürdasUTC/R

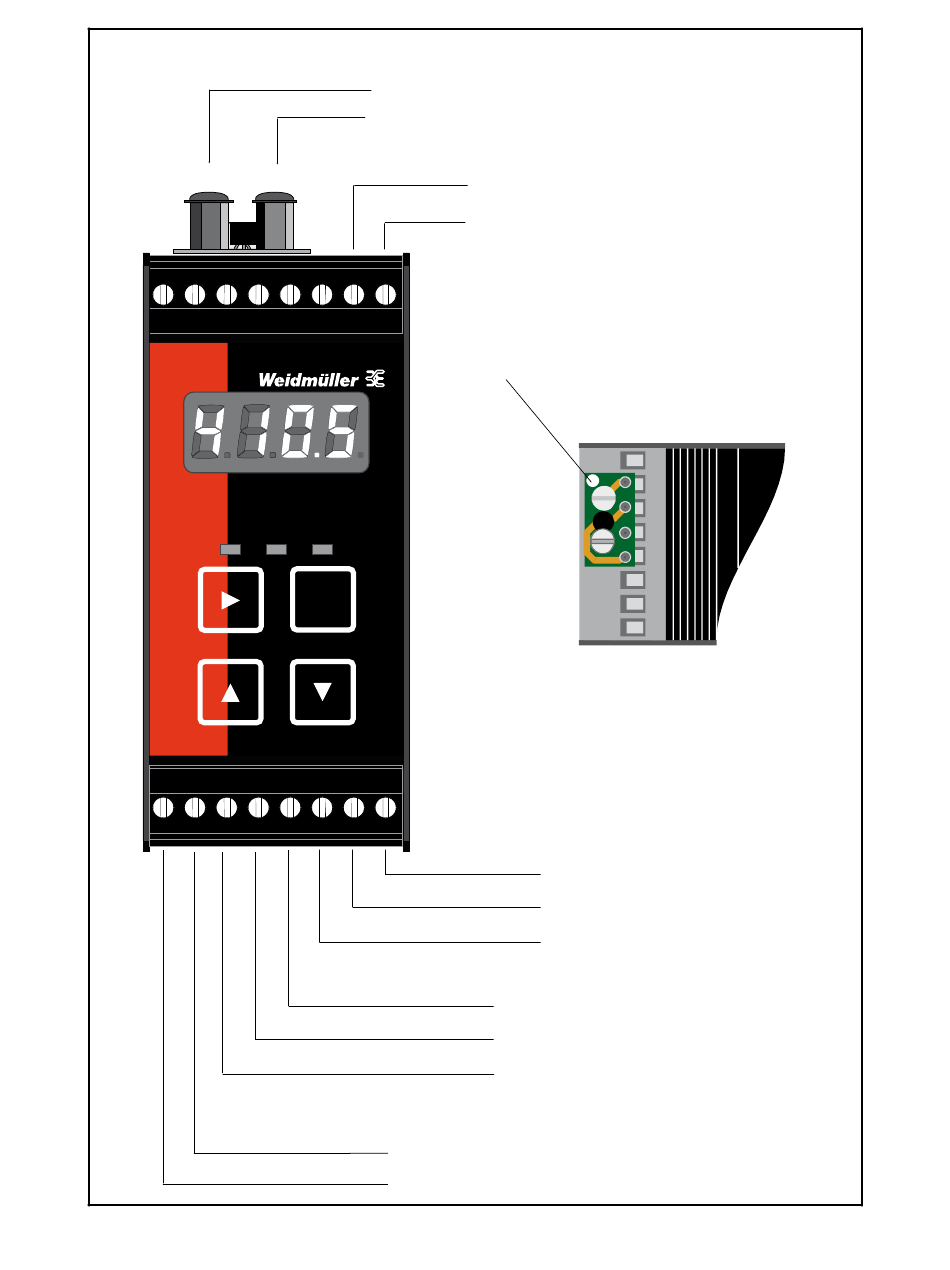

Allgemeines Anschlussdiagramm für das UTC/R
Eingang
Thermoelementeingang +
Thermoelementeingang –
Verbindung für die Konfiguration
7
8
Weißer Punkt
7 8
16
15
Stromversorgung
Phase (+)
Neutral (–)
(nicht empfehlenswert im
Normalbetrieb)
Aufbau der CJC-Platine
(an Klemmen 2, 3, 4, & 5)
Alarmkanal 2
Schließer
Wurzel
Öffner
Alarmkanal 1
Schließer
Wurzel
Öffner
