Manueller Betrieb Mit 10 Kohm-Potentiometer; Testschalter - Emotron EMX- R Betriebsanleitung

2.2.4

Manueller Betrieb mit 10 kOhm-Potentiometer

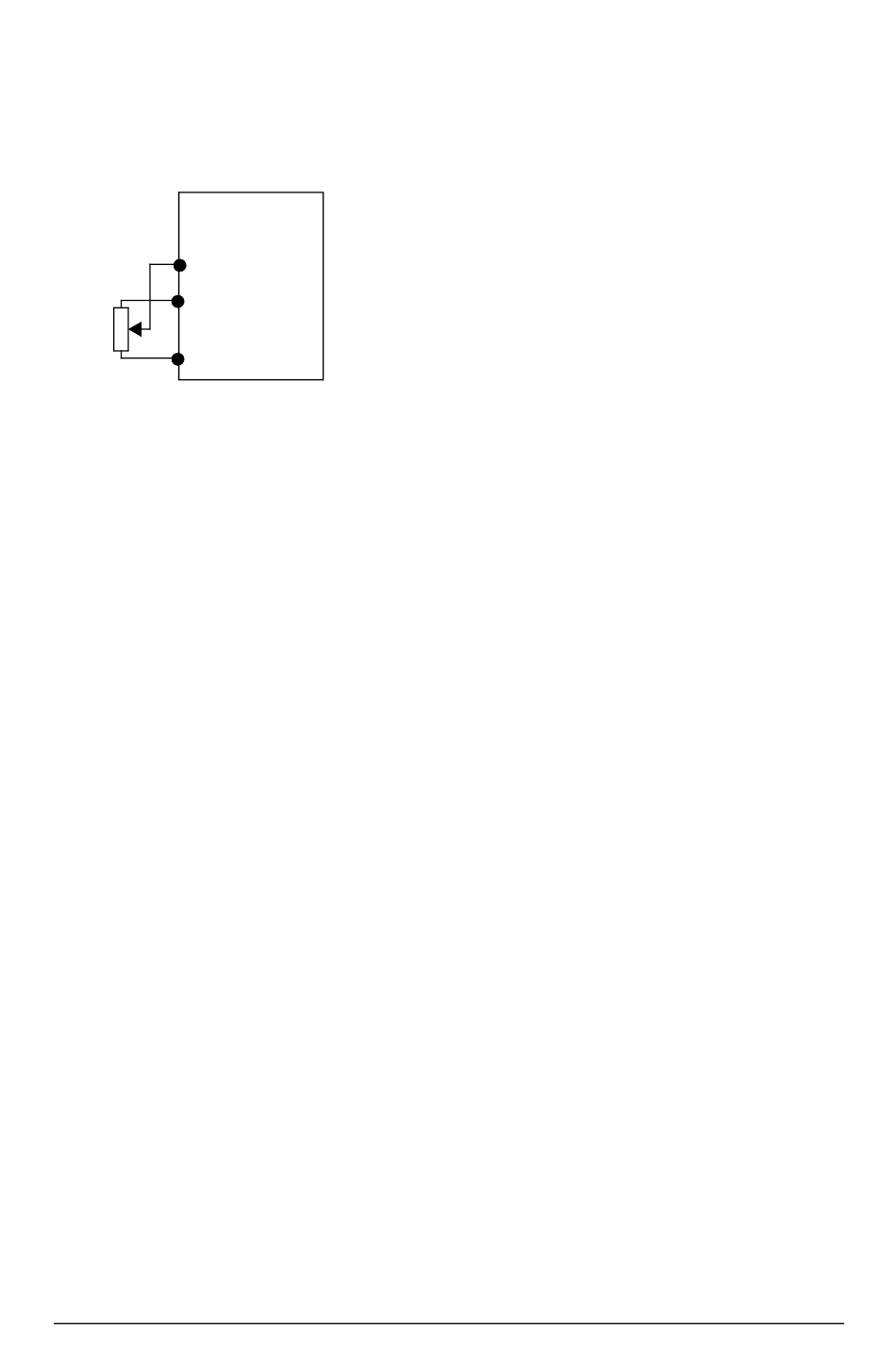

Das Antriebssystem lässt sich auf einfache Weise manuell mit einem 10-kOhm-
Potentiometer ansteuern, das gemäss Abbildung anzuschließen ist.
Steuergerät
33
34
37
10 kOhm
2.2.5

Testschalter

Unter der Abdeckung des Steuergeräts, zwischen den Klemmen 37 und 41, sitzt
ein Test-Schalter. In Stellung „ON" erfolgt, unabhängig von eventuellen ande-
ren Signalen, ein Sanftanlauf des Motors bis zur maximalen Drehzahl. In Stel-
lung „OFF", d. h. nach unten, ist der Test-Schalter nicht aktiv.
Der Testschalter kann ebenfalls verwendet werden, um den Motor mit max.
Drehzahl zu betreiben, wenn z. B. kein externes Steuersignal verfügbar ist.
