2.2.8
Régulation de la vitesse de rotation
L'interrupteur DIP 5 permet de sélectionner les régulateurs du régime sur le
coffret de commande. Un régulateur fonctionne de façon plus douce et est
utilisé pour les courroies souples telles que les courroies rondes, courroies plates
et les courroies trapézoïdales. L'interrupteur DIP 5 doit alors se trouver en
position " OFF ". Le second contrôleur est plus rapide et plus dur ; il est conçu
pour être utilisé avec des courroies plus dures, comme les courroies trapézoïdales
ou les courroies homogènes rondes. Dans ce cas, le commutateur DIP 5 doit
être en position « ON ».

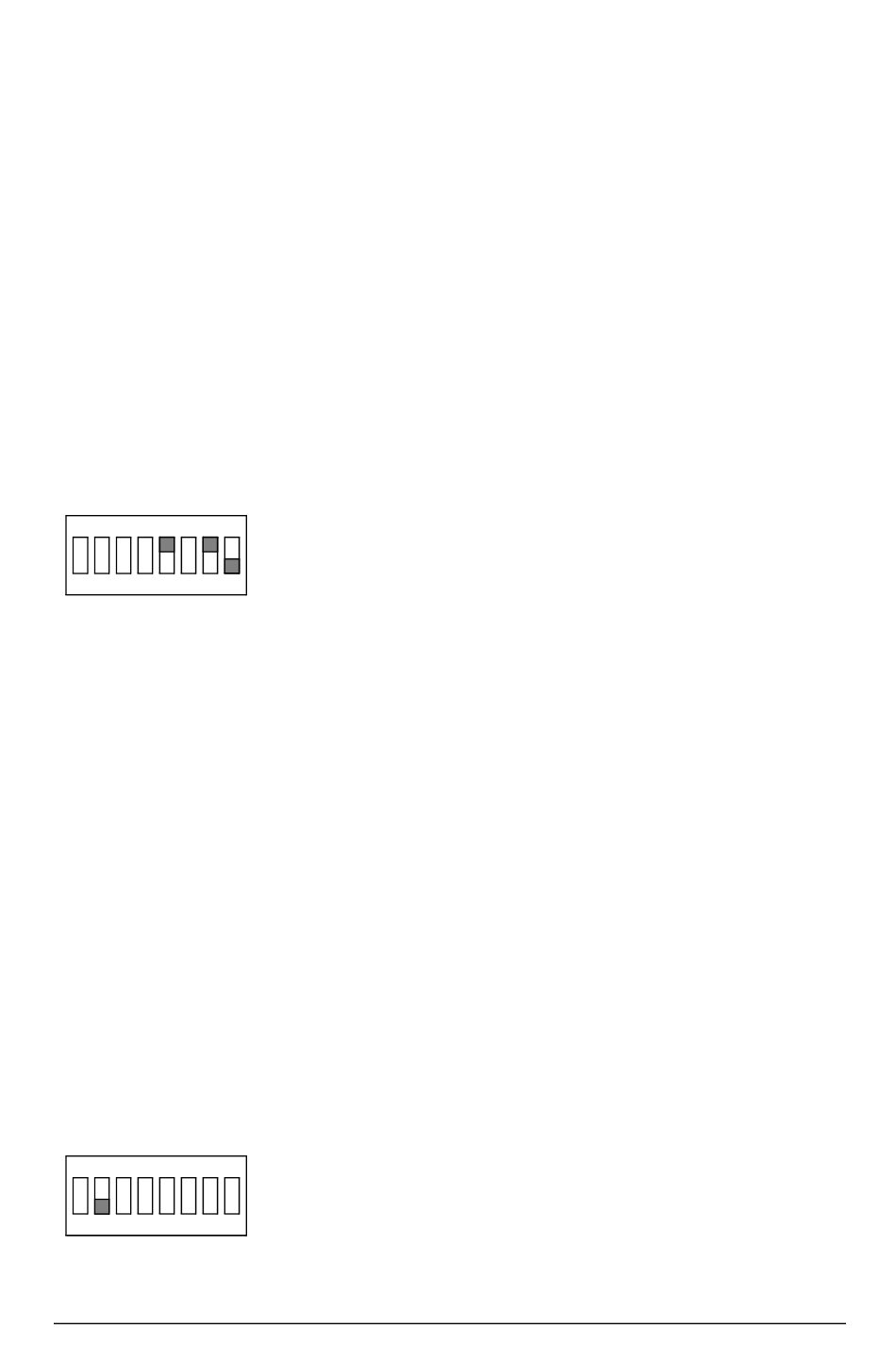

Lorsque le régulateur rigide ne permet pas un fonctionnement régulier, on peut
choisir un régulateur encore plus rigide et plus rapide pour un régime max
(100%). Dans ce cas, l'interrupteur DIP 5 et 7 doivent être en position " ON "
et l'interrupteur DIP 8 en position " OFF ".
ON
5
7 8
2.2.9
Raccordement en parallèle
Lorsque plusieurs échangeurs de chaleur fonctionnent en parallèle au moyen
d'un signal de commande/transmetteur, chaque rotor doit être équipé de son
propre système d'entraînement (coffret de commande et moteur).
Le signal de commande doit être branché sur la première unité d'entraînement
selon les indications de raccordement. Le raccordement des autres coffrets de
commande sera effectué de façon à ce que les bornes 33 resp. 34 soient reliées à
la réglette des bornes de commande de la première unité d'entraînement et
reliées aux bornes 33 resp. 34 des réglettes des unités subséquentes.
Les interrupteurs DIP doivent être montés sur le premier coffret de commande
selon les indications "Réglage des interrupteurs DIP". Pour les autres coffrets de
commande, les interrupteurs DIP 1 et 3 doivent être réglés selon les indications
"Réglage des interrupteurs DIP", alors que l'interrupteur DIP 2 sera toujours
réglé comme indiqué dans l'illustration ci-dessous:
ON
2
18
