Emotron EMX- R Betriebsanleitung Seite 107

L N
1
10-F05

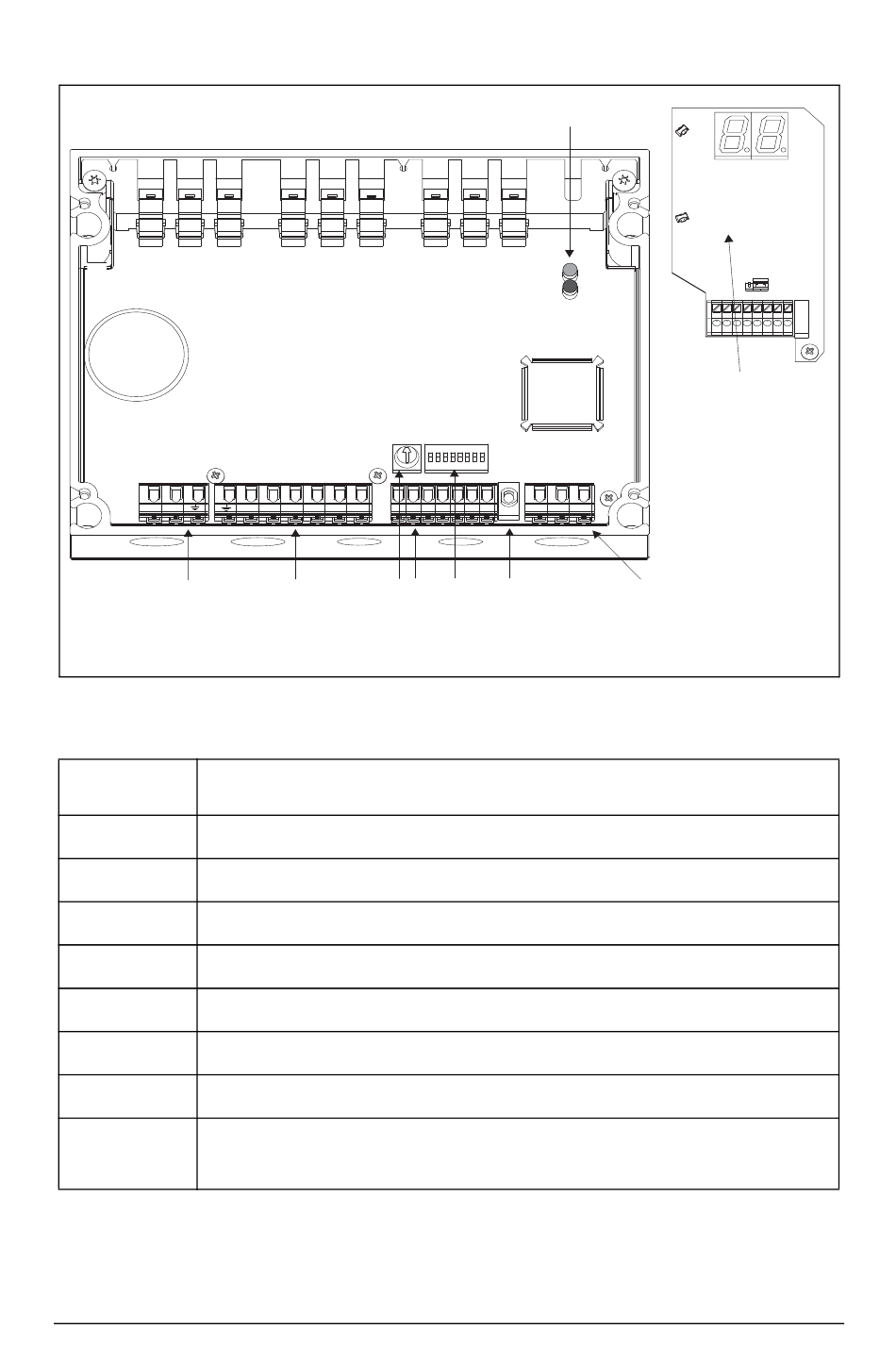

Fig. 5 Disposition des bornes de raccordement.
No.
1 Réglette de bornes, raccordement au réseau
2 Réglette de bornes, moteur
3 Potentiomètre de priorité
4 Réglette de bornes, commande
5 Interrupteur DIP
6 Touche de test
7 Réglette de borne, message d'alarme
Affichage du mode de fonctionnement du modèle S, deux diodes
8
lumineuses
Emotron AB 01-3333-08r3
1 2 3 4 5 6 31 32 33 34 35 36 37
2 3 4
8
ON
ON
1 2 3 4 5 6 7 8
41 42 43
5 6
Désignation
I U
J1
51 52 53 54 55 56 57 58
Modèle E: plaque
de circuits intégrés
supplémentaire
avec affichage
LED, bornes
E 51-58 et
pontage J1.
7
Installation 15
