Modell S och E
Modell S
L N
1
L N
10-F11

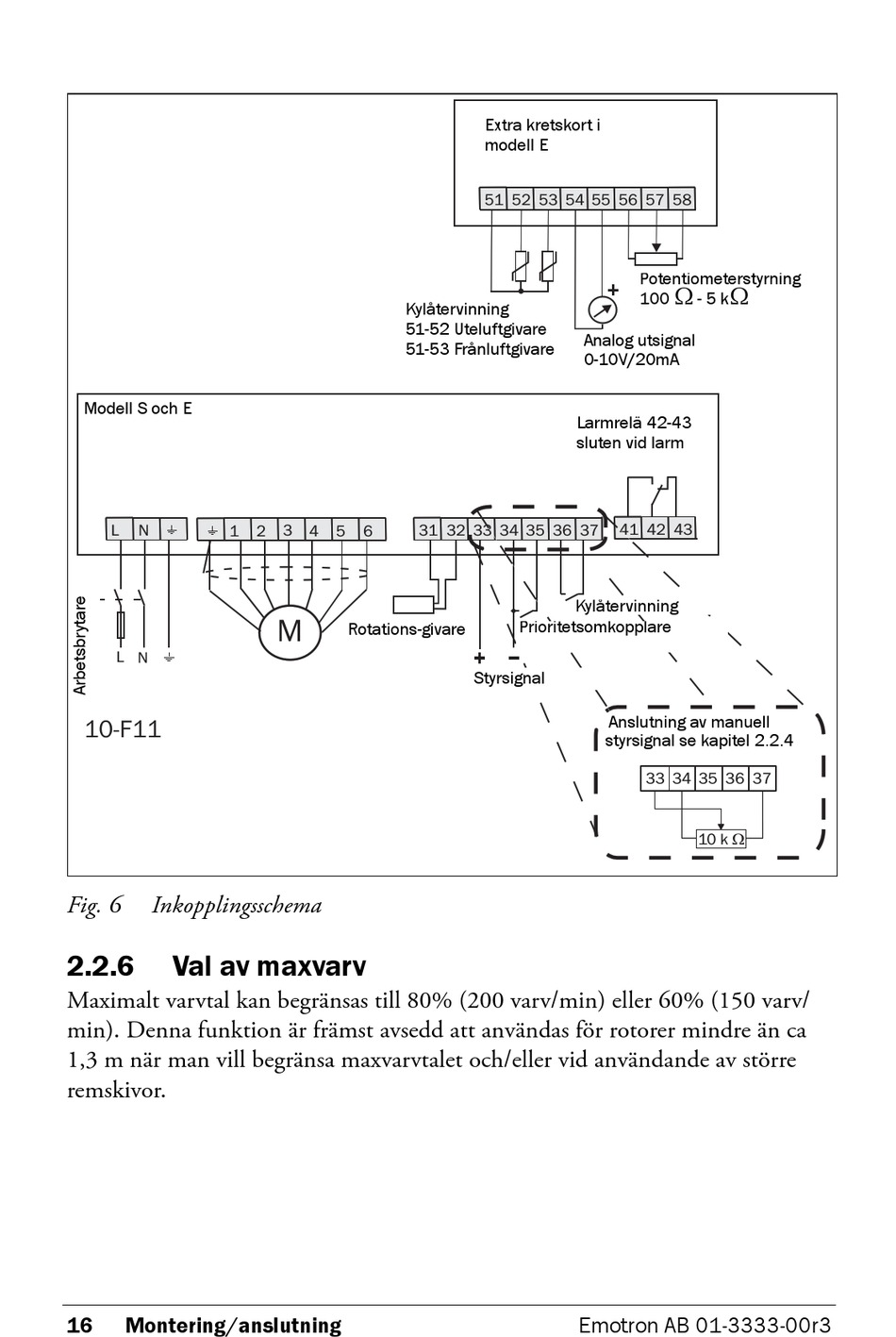

Fig. 6 Inkopplingsschema
2.2.6

Val av maxvarv

Maximalt varvtal kan begränsas till 80% (200 varv/min) eller 60% (150 varv/
min). Denna funktion är främst avsedd att användas för rotorer mindre än ca
1,3 m när man vill begränsa maxvarvtalet och/eller vid användande av större
remskivor.
16 Montering/anslutning
Kylåtervinning
51-52 Uteluftgivare
51-53 Frånluftgivare
31 32 33 34 35 36 37
2 3 4 5 6
Rotations-givare
M
Extra kretskort i
I U
modell E
J1
51 52 53 54 55 56 57
Potentiometerstyrning
100
Analog utsignal
0-10V/20mA
Larmrelä 42-43
sluten vid larm
41 42 43
Kylåtervinning
Prioritetsomkopplare
Styrsignal
Anslutning av manuell
styrsignal se kapitel 2.2.4
Emotron AB 01-3333-00r3
58
 
- 5 k
33 34 35 36 37
10 k Ω
