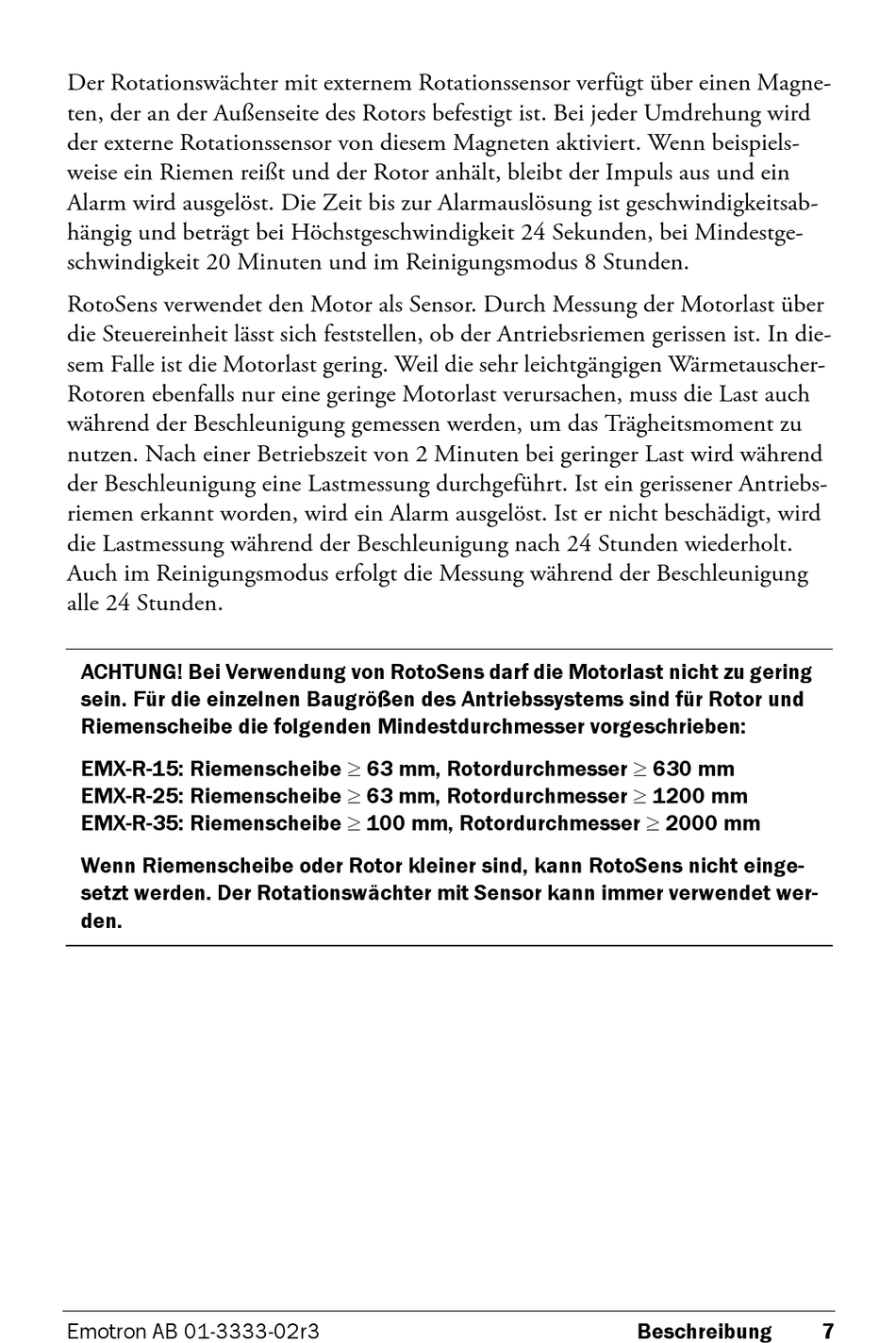

Emotron EMX- R Betriebsanleitung Seite 53

Der Rotationswächter mit externem Rotationssensor verfügt über einen Magne-
ten, der an der Außenseite des Rotors befestigt ist. Bei jeder Umdrehung wird
der externe Rotationssensor von diesem Magneten aktiviert. Wenn beispiels-
weise ein Riemen reißt und der Rotor anhält, bleibt der Impuls aus und ein
Alarm wird ausgelöst. Die Zeit bis zur Alarmauslösung ist geschwindigkeitsab-
hängig und beträgt bei Höchstgeschwindigkeit 24 Sekunden, bei Mindestge-
schwindigkeit 20 Minuten und im Reinigungsmodus 8 Stunden.
RotoSens verwendet den Motor als Sensor. Durch Messung der Motorlast über
die Steuereinheit lässt sich feststellen, ob der Antriebsriemen gerissen ist. In die-
sem Falle ist die Motorlast gering. Weil die sehr leichtgängigen Wärmetauscher-
Rotoren ebenfalls nur eine geringe Motorlast verursachen, muss die Last auch
während der Beschleunigung gemessen werden, um das Trägheitsmoment zu
nutzen. Nach einer Betriebszeit von 2 Minuten bei geringer Last wird während
der Beschleunigung eine Lastmessung durchgeführt. Ist ein gerissener Antriebs-
riemen erkannt worden, wird ein Alarm ausgelöst. Ist er nicht beschädigt, wird
die Lastmessung während der Beschleunigung nach 24 Stunden wiederholt.
Auch im Reinigungsmodus erfolgt die Messung während der Beschleunigung
alle 24 Stunden.
ACHTUNG! Bei Verwendung von RotoSens darf die Motorlast nicht zu gering
sein. Für die einzelnen Baugrößen des Antriebssystems sind für Rotor und
Riemenscheibe die folgenden Mindestdurchmesser vorgeschrieben:
EMX-R-15: Riemenscheibe
EMX-R-25: Riemenscheibe
EMX-R-35: Riemenscheibe
Wenn Riemenscheibe oder Rotor kleiner sind, kann RotoSens nicht einge-
setzt werden. Der Rotationswächter mit Sensor kann immer verwendet wer-
den.
Emotron AB 01-3333-02r3

63 mm, Rotordurchmesser

63 mm, Rotordurchmesser

100 mm, Rotordurchmesser

630 mm

1200 mm

2000 mm
